Kabelhållare F-fot 1-vägs, metallmellanlägg, FT 52 | 58 | 5

Kabelhållare F-fot 1-vägs, metallmellanlägg, FT

Art.nr. 1187450 | EAN 4012196853502

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

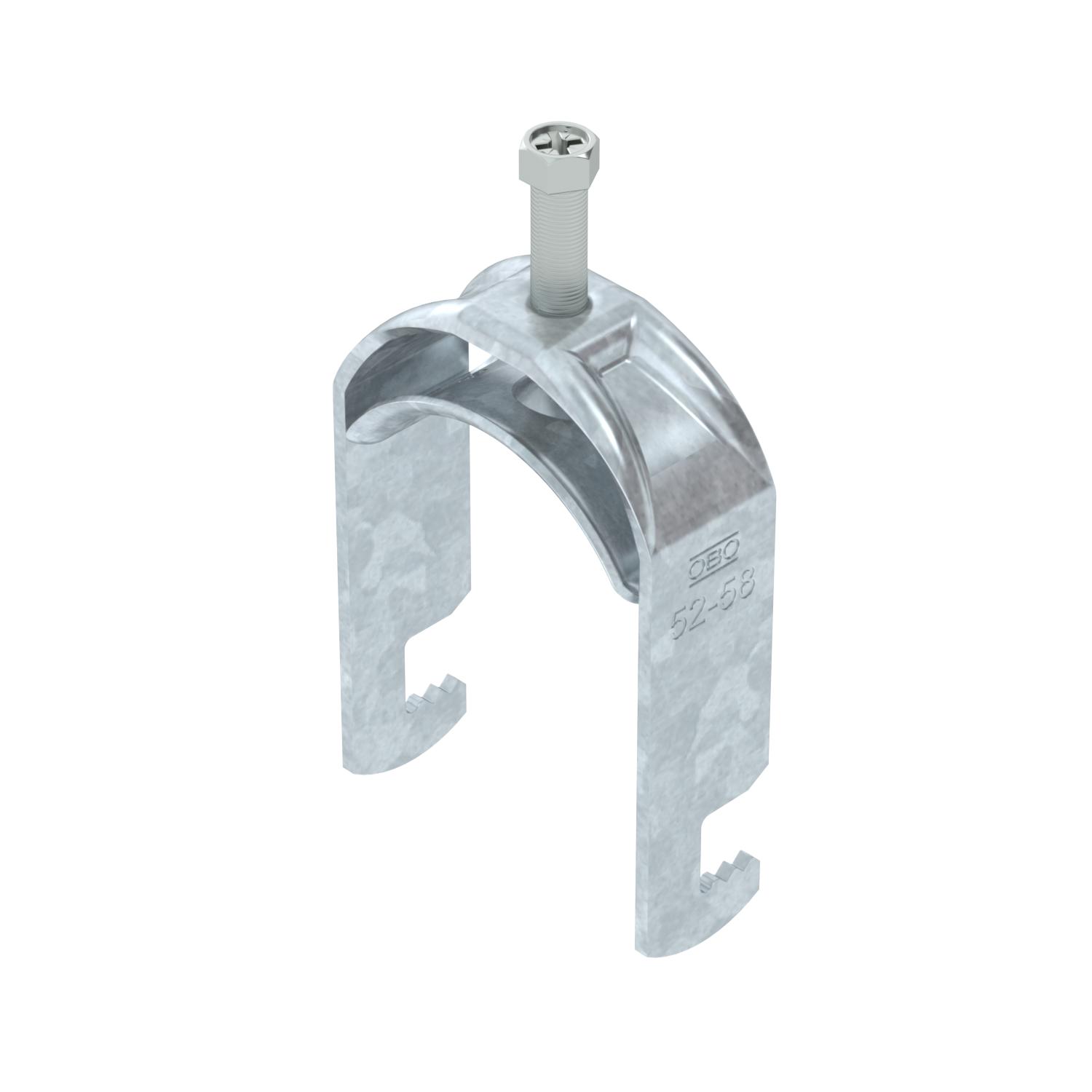

Kabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	1
Bredd	64 mm
Dimension	52-58mm
för rördiameter max.	58 mm
för rördiameter min.	52 mm
Gänga	M8
Halogenfri	ja
Höjd	96 mm
Längd	25 mm
Längd yttermått	33 mm
Material	Stål
Material i ränna	stål

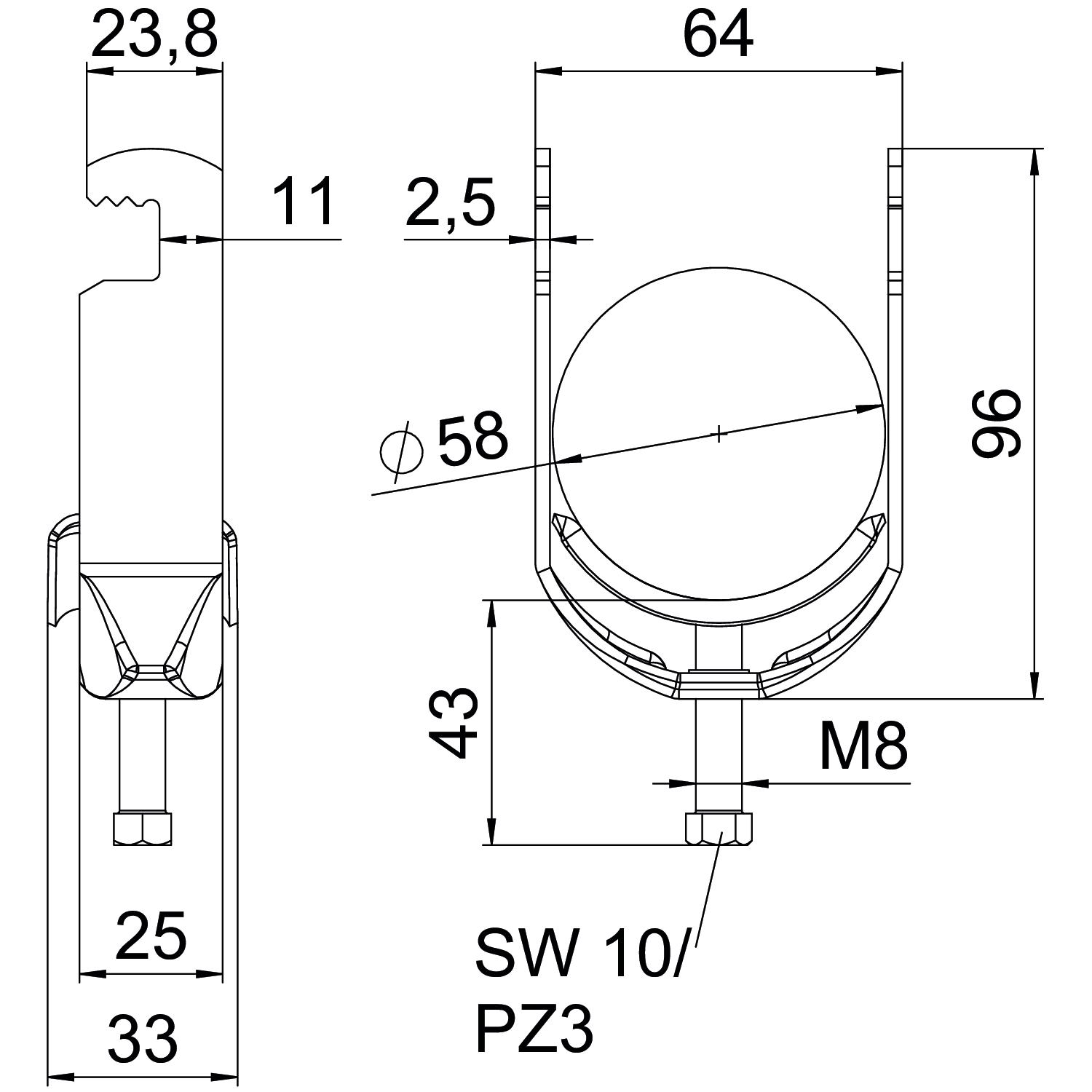

Mått A	25 mm
Mått B	64 mm
Mått C	33 mm

Mått G (mm)	M8
Mått H	96 mm
Mått L	43 mm
Mått t	2,5 mm
max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med metalldosa	ja
Monteringstyp	flata profiler
Plåttjocklek	2,5 mm
Skårbredd	10 mm
Spännvidd D max.	58 mm
Spännvidd D min.	52 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1522995	1187402	Styck	100 Styck
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1522996	1187408	Styck	100 Styck
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1522997	1187414	Styck	100 Styck
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1522998	1187420	Styck	100 Styck
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1522999	1187426	Styck	100 Styck
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	-----	1187432	Styck	100 Styck
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	-----	1187438	Styck	100 Styck
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	-----	1187444	Styck	100 Styck
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	-----	1187450	Styck	50 Styck
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	-----	1187456	Styck	50 Styck
