Kabelhållare F-fot 2-vägs, metallmellanlägg, FT
Art.nr. 1187415 | EAN 4012196853557
- Produktbeskrivning
-

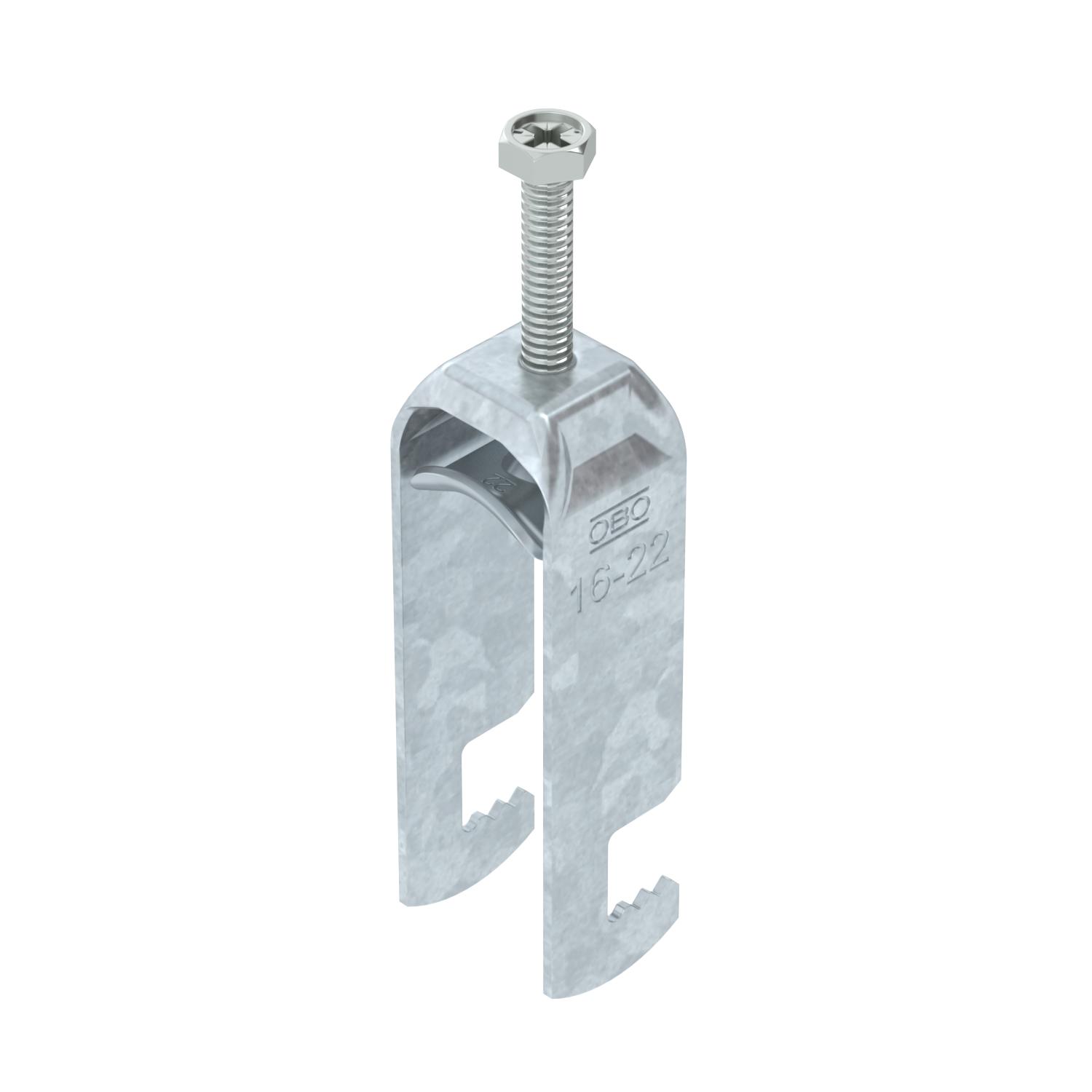

ProduktbeskrivningKabelhållare med F-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

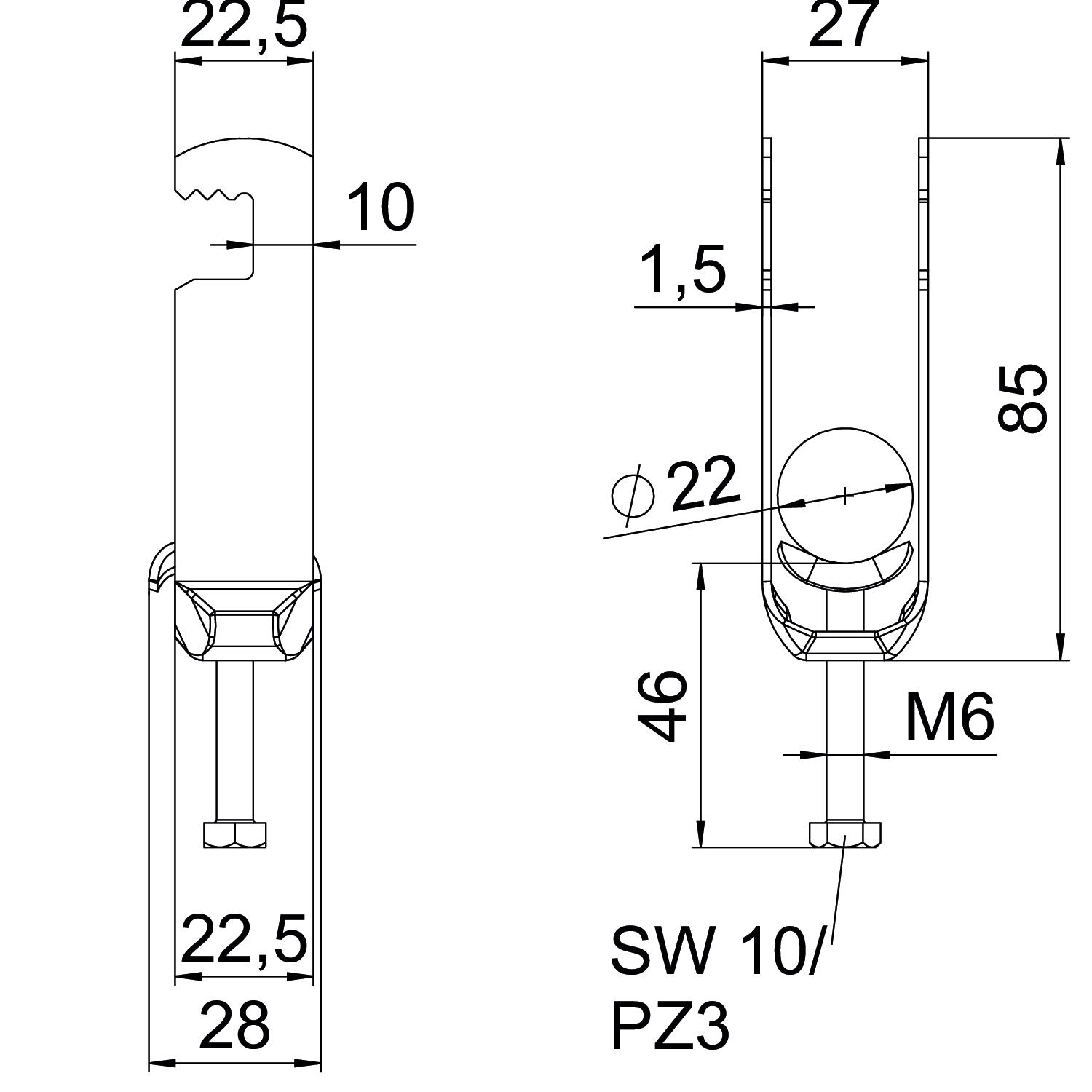

Antal kablar/rör 2 Bredd 27 mm Dimension 16-22mm för rördiameter max. 22 mm för rördiameter min. 16 mm Gänga M6 Halogenfri ja Höjd 85 mm Längd 22,5 mm Längd yttermått 28 mm Material Stål Material i ränna stål Mått A 22,5 mm Mått B 27 mm Mått C 28 mm Mått G (mm) M6 Mått H 85 mm Mått L 46 mm Mått t 1,5 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa ja Monteringstyp flata profiler Plåttjocklek 1,5 mm Skårbredd 10 mm Spännvidd D max. 22 mm Spännvidd D min. 16 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
- Ladda ner
-
UK Förklaring av överensstämmelse BS-F2-M-22 FT / 1187415 , 0.09MB , pdfMontage anvisningar Clamp clip F foot, metal , 2.98MB , pdf
