Kabelhållare F-fot 2-vägs, plastmellanlägg, FT 40 | 46 | 5

Kabelhållare F-fot 2-vägs, plastmellanlägg, FT

Art.nr. 1187639 | EAN 4012196854264 | E-Nr. 1523276

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

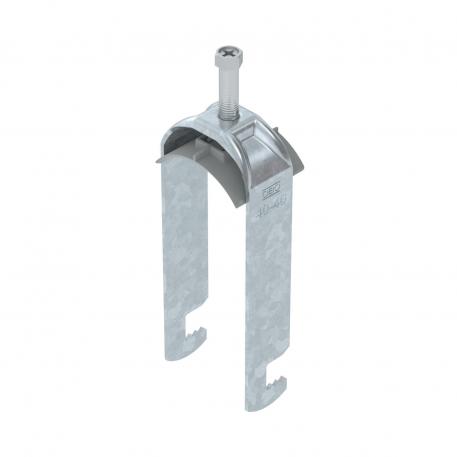

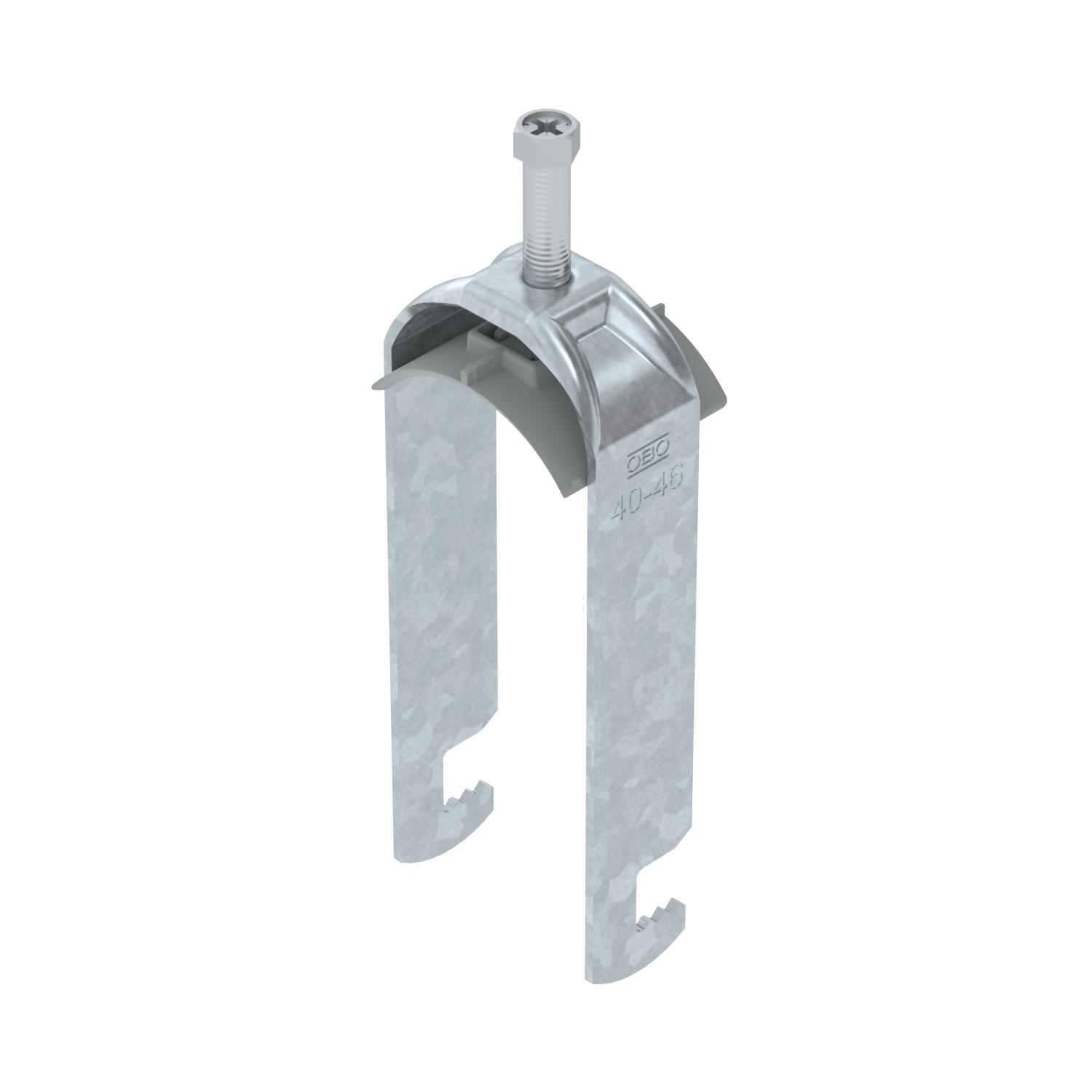

Kabelhållare med F-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på plattjärn. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	2
Bredd	51 mm
CO₂-avtryck (GWP) från vagga till grind	0,3468 kg CO₂e / 1 Styck
Dimension	40-46mm
för rördiameter max.	46 mm
för rördiameter min.	40 mm
Gänga	M8
Halogenfri	ja
Höjd	135 mm
Längd	25 mm
Längd yttermått	40 mm
Material	Stål
Material i ränna	Plast
Materialkvalitet i ränna	Polypropen

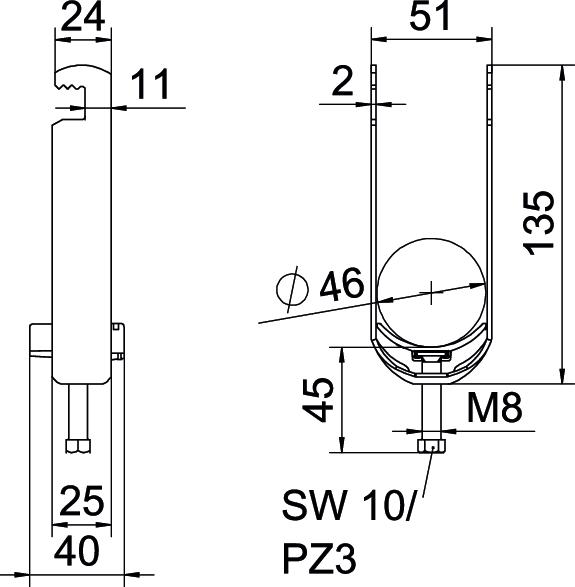

Mått A	25 mm
Mått B	51 mm

Mått C	40 mm
Mått G (mm)	M8
Mått H	135 mm
Mått L	45 mm
Mått t	2 mm
max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med plastdosa	ja
Monteringstyp	flata profiler
Plåttjocklek	2 mm
Skårbredd	10 mm
Spännvidd D max.	46 mm
Spännvidd D min.	40 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-F2-K-12 FT	8 mm	12 mm	3 Nm	1523270	1187603	Styck	50 Styck
BS-F2-K-16 FT	12 mm	16 mm	3 Nm	1523271	1187609	Styck	50 Styck
BS-F2-K-22 FT	16 mm	22 mm	3 Nm	1523272	1187615	Styck	50 Styck
BS-F2-K-28 FT	22 mm	28 mm	3 Nm	1523273	1187621	Styck	50 Styck
BS-F2-K-34 FT	28 mm	34 mm	3 Nm	1523274	1187627	Styck	50 Styck
BS-F2-K-40 FT	34 mm	40 mm	3 Nm	1523275	1187633	Styck	50 Styck
BS-F2-K-46 FT	40 mm	46 mm	5 Nm	1523276	1187639	Styck	50 Styck
BS-F2-K-52 FT	46 mm	52 mm	5 Nm	1523277	1187645	Styck	50 Styck
