Kabelhållare H-fot 1-vägs, plastmellanlägg, FT 90 | 100 | 5

Kabelhållare H-fot 1-vägs, plastmellanlägg, FT

Art.nr. 1186297 | EAN 4012196847389 | E-Nr. 1522974

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

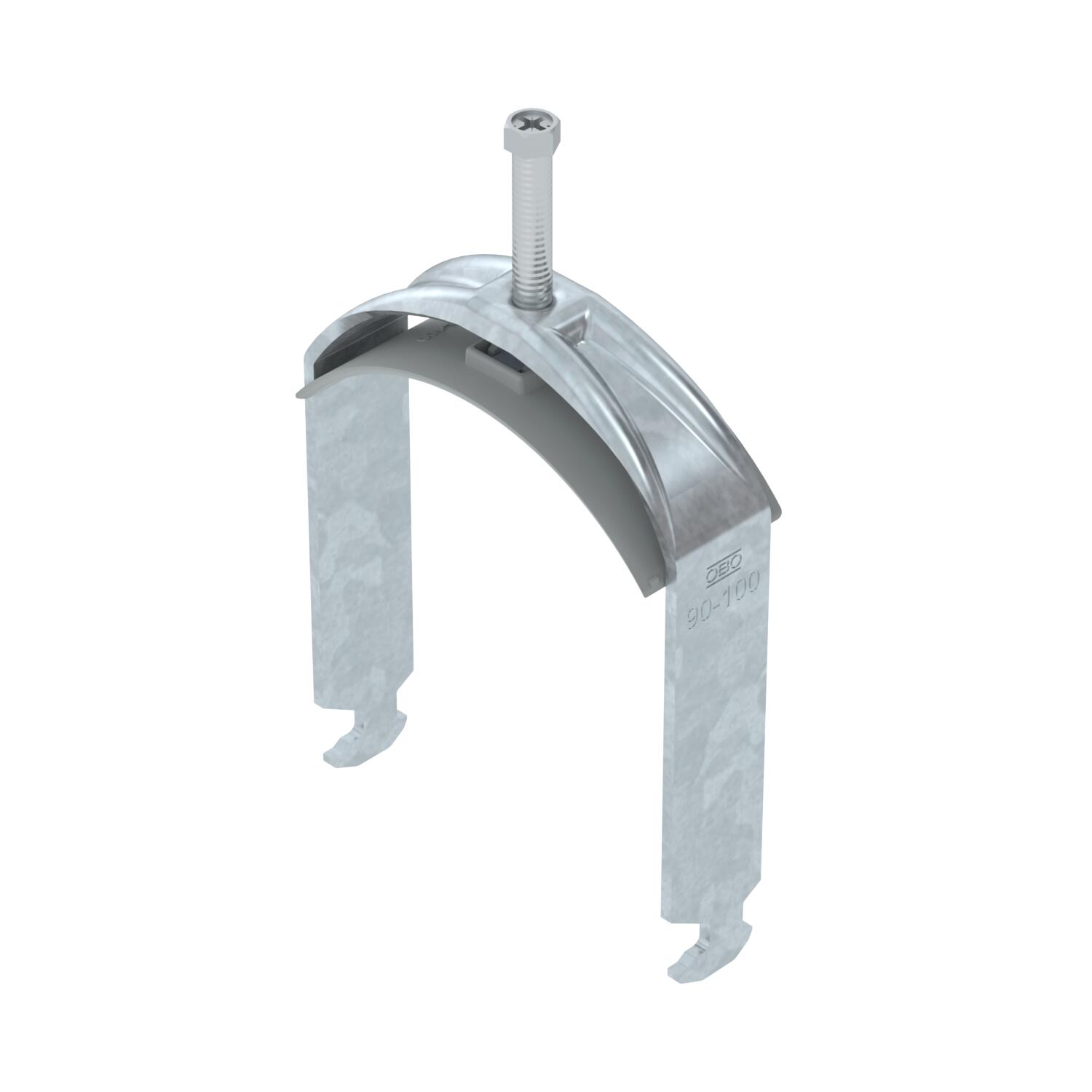

Kabelhållare med slagfot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	1
Bredd	107 mm
CO₂-avtryck (GWP) från vagga till grind	0,5107 kg CO₂e / 1 Styck
Dimension	90-100mm
för rördiameter max.	100 mm
för rördiameter min.	90 mm
för skena med skårbredd (med intervall) max.	17 mm
för skena med skårbredd (med intervall) min.	16 mm
Gänga	M8
Halogenfri	ja
Höjd	143 mm
Längd	27 mm
Längd yttermått	40 mm
Material	Stål
Material i ränna	Plast
Materialkvalitet i ränna	Polypropen

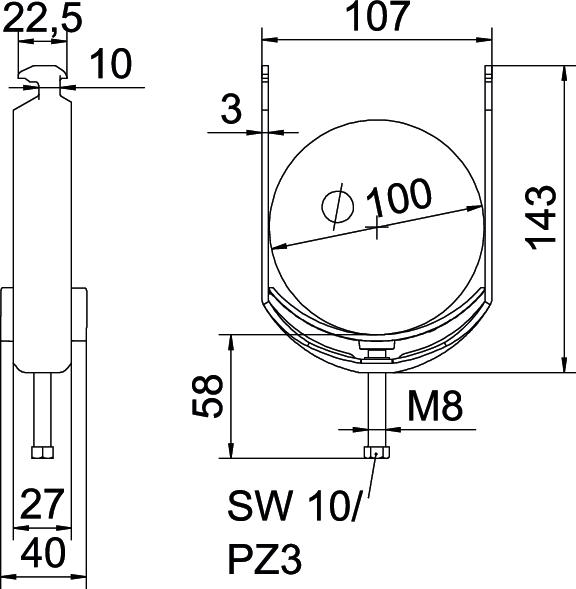

Mått A	27 mm

Mått B	107 mm
Mått C	40 mm
Mått G (mm)	M8
Mått H	143 mm
Mått L	58 mm
Mått t	3 mm
max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med plastdosa	ja
Monteringstyp	Profilskena
Plåttjocklek	3 mm
Skårbredd	10 mm
Spännvidd D max.	100 mm
Spännvidd D min.	90 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1522960	1186202	Styck	100 Styck
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1522961	1186209	Styck	100 Styck
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1522962	1186216	Styck	100 Styck
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1522963	1186222	Styck	100 Styck
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1522964	1186229	Styck	100 Styck
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1522965	1186236	Styck	100 Styck
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1522966	1186242	Styck	100 Styck
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1522967	1186249	Styck	100 Styck
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1522968	1186256	Styck	100 Styck
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1522969	1186262	Styck	100 Styck
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1522970	1186269	Styck	50 Styck
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1522971	1186276	Styck	25 Styck
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1522972	1186282	Styck	25 Styck
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1522973	1186289	Styck	25 Styck
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1522974	1186297	Styck	25 Styck
