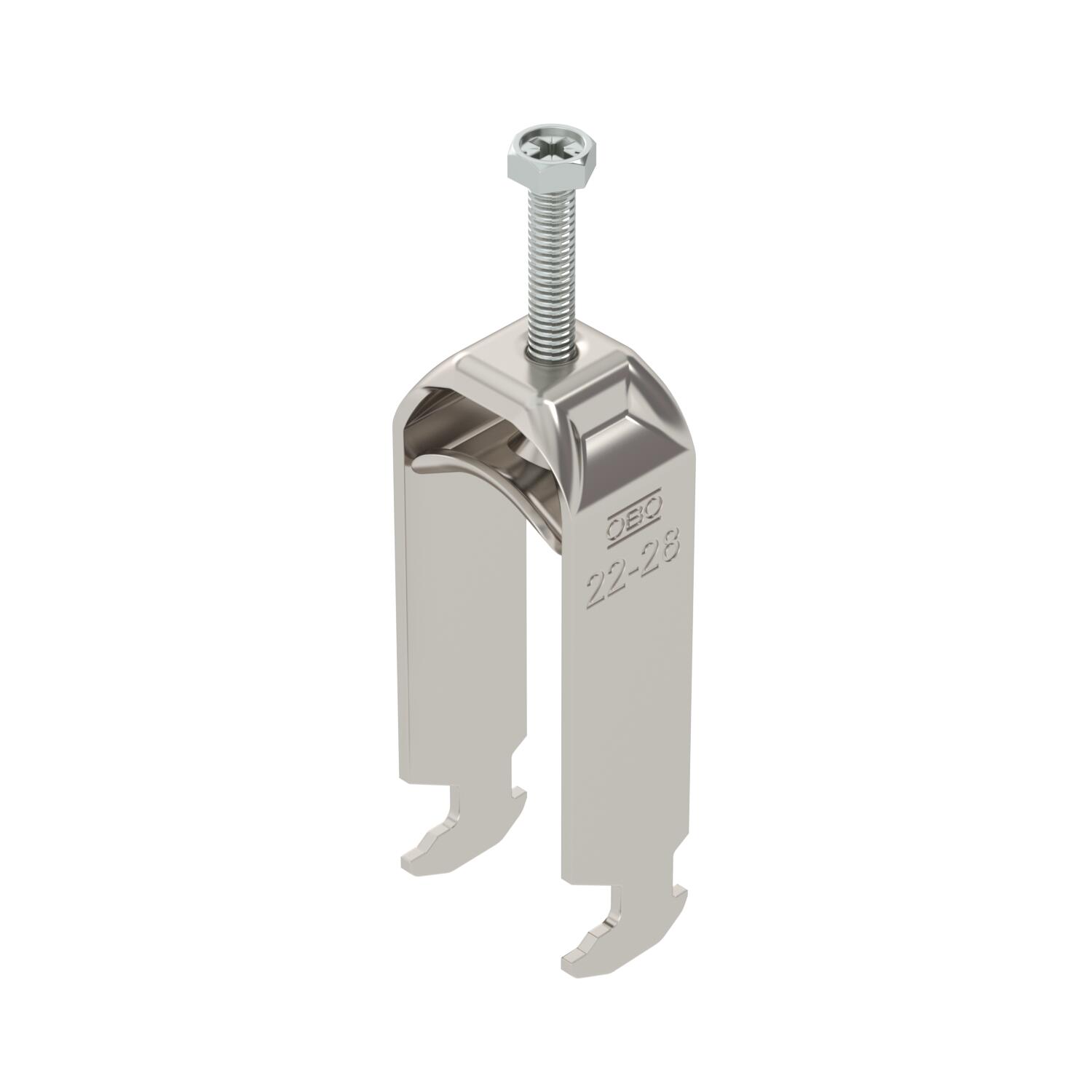

Kabelhållare H-fot 2-vägs, metallmellanlägg, A2
Art.nr. 1186123 | EAN 4012196848959
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

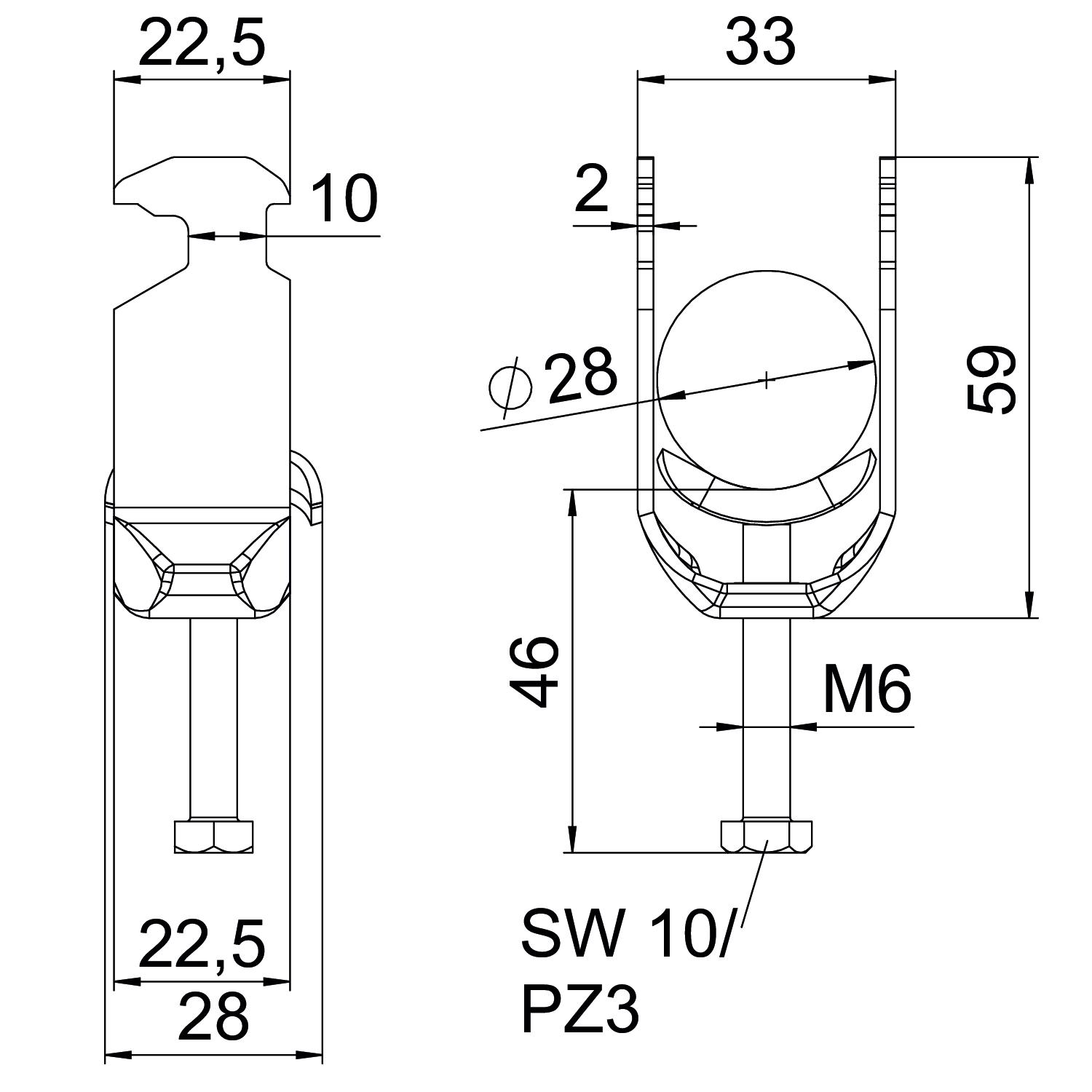

Antal kablar/rör 2 Bredd 33 mm Dimension 22-28mm för rördiameter max. 28 mm för rördiameter min. 22 mm för skena med skårbredd (med intervall) max. 17 mm för skena med skårbredd (med intervall) min. 16 mm Gänga M6 Halogenfri ja Höjd 91 mm Längd 22,5 mm Längd yttermått 28 mm Material Rostfritt stål 1.4301 Material i ränna rostfritt stål Materialkvalitet i ränna Rostfritt stål 304 (1.4301) Mått A 22,5 mm Mått B 33 mm Mått C 28 mm Mått G (mm) M6 Mått H 91 mm Mått L 46 mm Mått t 2 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa ja Med plastdosa nej Monteringstyp Profilskena Plåttjocklek 2 mm Skårbredd 10 mm Spännvidd D max. 28 mm Spännvidd D min. 22 mm Tillsats material rostfritt stål Tillsats yta obehandlad Yta polerad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-H2-M-28 A2 / 1186123 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-H2-M-28 A2 / 1186123 , 0.09MB , pdfMontage anvisningar Clamp clip H foot, metal , 3.04MB , pdf
