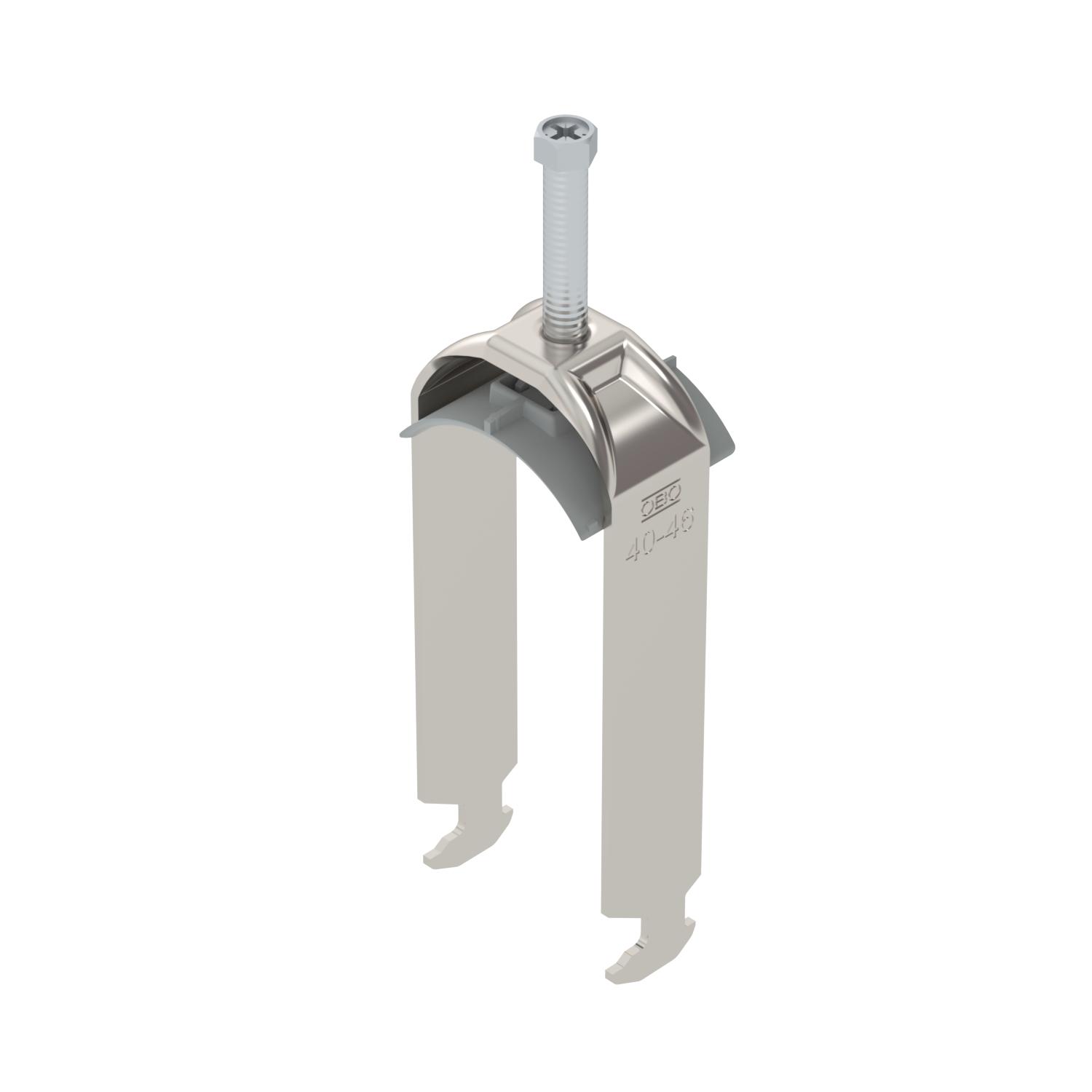

Kabelhållare H-fot 2-vägs, plastmellanlägg, A2

Art.nr. 1186343 | EAN 4012196847907 | E-Nr. 1523415

Tillbaka till översikten
Produktbeskrivning
Produktbeskrivning
Kabelhållare med slagfot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
  • halogenfri; utan klor, fluor och brom
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Slitsbredd 16-17 mm
  • Kabelhållare för C-profilskena med slits 16-17 mm
Teknisk data

Teknisk data

Antal kablar/rör 2
Bredd 51 mm
CO2-avtryck (GWP) från vagga till grind 0,9887 kg CO₂e / 1 Styck
Dimension 40-46mm
för rördiameter max. 46 mm
för rördiameter min. 40 mm
för skena med skårbredd (med intervall) max. 17 mm
för skena med skårbredd (med intervall) min. 16 mm
Gänga M8
Halogenfri ja
Höjd 132 mm
Längd 25 mm
Längd yttermått 40 mm
Material Rostfritt stål 1.4301
Material i ränna Plast
Materialkvalitet i ränna Polypropen

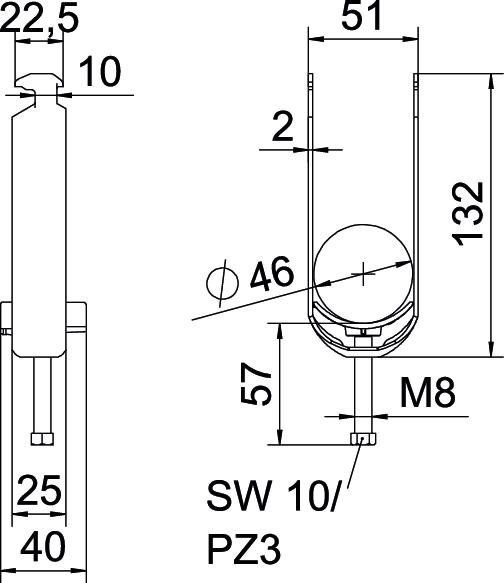

Mått A 25 mm
Mått B 51 mm
Mått C 40 mm
Mått G (mm) M8
Mått H 132 mm
Mått L 58 mm
Mått t 2 mm
max. Åtdragningsmoment 5 Nm
Med mellanlägg nej
Med plastdosa ja
Monteringstyp Profilskena
Plåttjocklek 2 mm
Skårbredd 10 mm
Spännvidd D max. 46 mm
Spännvidd D min. 40 mm
Tillsats material rostfritt stål
Tillsats yta obehandlad
Yta polerad
Alla typer

Alla typer

Typ Spännvidd D min. Spännvidd D max. max. Åtdragningsmoment E-Nr. Art.nr. Mängd Minsta förpackning
BS-H2-K-12 A2 8 mm 12 mm 3 Nm ----- 1186303
50 Styck
BS-H2-K-16 A2 12 mm 16 mm 3 Nm 1523410 1186310
50 Styck
BS-H2-K-22 A2 16 mm 22 mm 3 Nm 1523411 1186317
50 Styck
BS-H2-K-28 A2 22 mm 28 mm 3 Nm 1523412 1186323
50 Styck
BS-H2-K-34 A2 28 mm 34 mm 3 Nm 1523413 1186330
50 Styck
BS-H2-K-40 A2 34 mm 40 mm 3 Nm 1523414 1186337
25 Styck
BS-H2-K-46 A2 40 mm 46 mm 5 Nm 1523415 1186343
25 Styck
BS-H2-K-52 A2 46 mm 52 mm 5 Nm 1523416 1186350
25 Styck
BS-H2-K-58 A2 52 mm 58 mm 5 Nm 1523417 1186357
25 Styck
BS-H2-K-64 A2 58 mm 64 mm 5 Nm 1523418 1186363
15 Styck
