Kabelhållare H-fot 3-vägs, metallmellanlägg, FT
Art.nr. 1186024 | EAN 4012196848638
- Produktbeskrivning
-

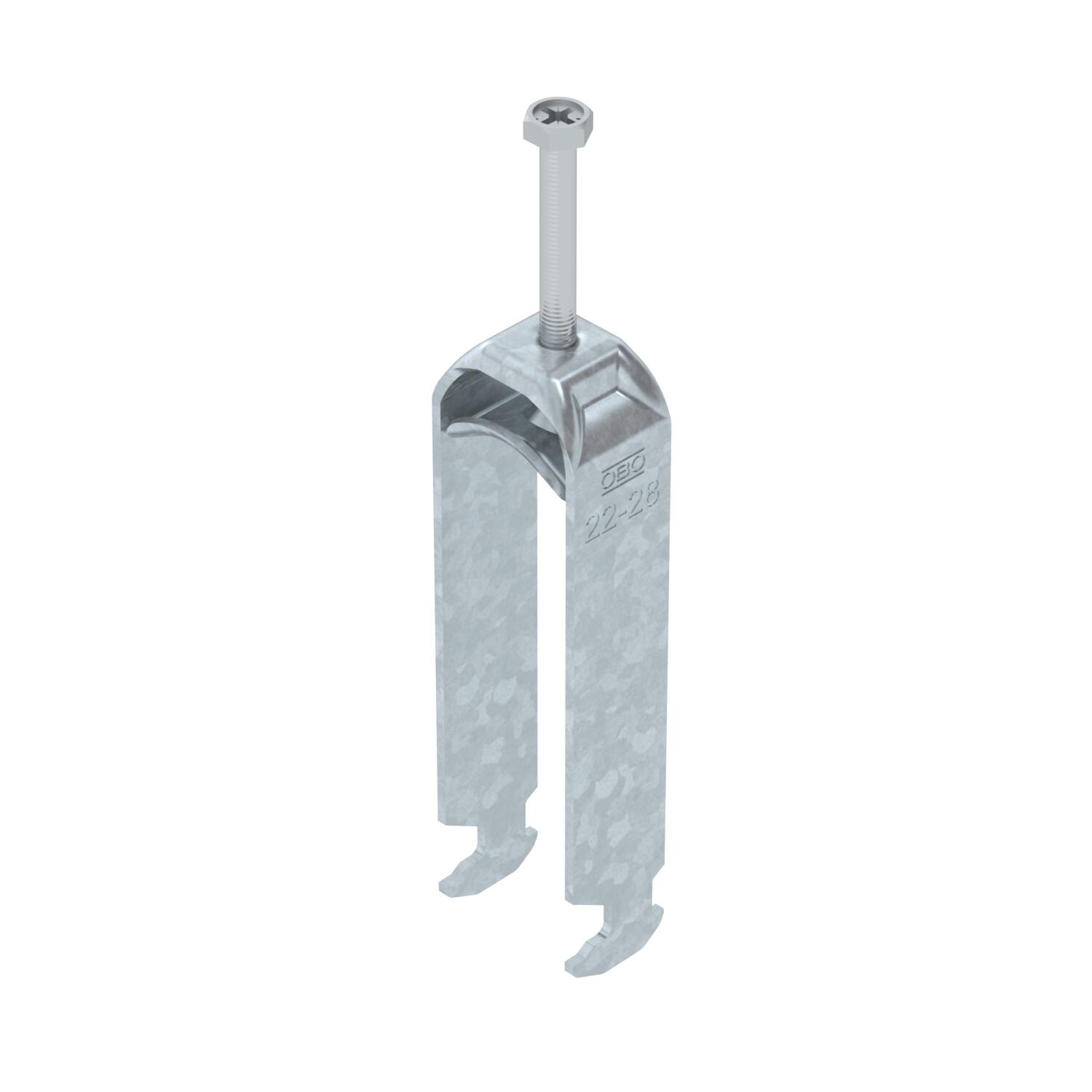

ProduktbeskrivningKabelhållare med slagfot, metalltryckplåt med rundade kanter som skyddar kabeln. För vertikal och horisontell montering av 3 individuella kablar på C-profilskenor. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

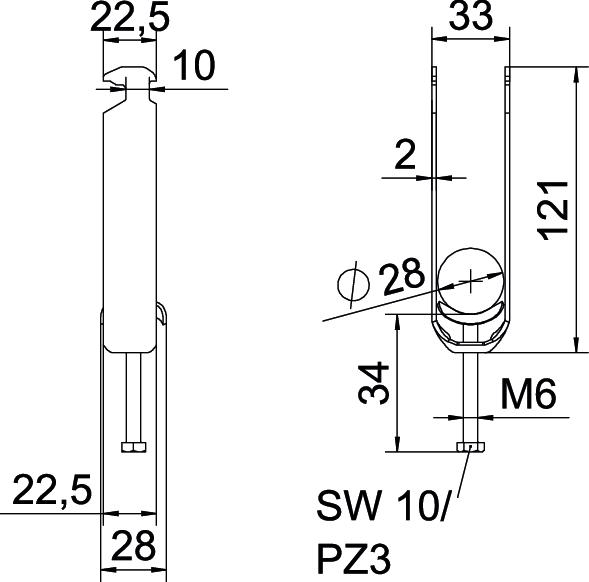

Antal kablar/rör 3 Brandsäker installation / funktionsgaranti ja Bredd 33 mm CO₂-avtryck (GWP) från vagga till grind 0,2302 kg CO₂e / 1 Styck Dimension 22-28mm för rördiameter max. 28 mm för rördiameter min. 22 mm för skena med skårbredd (med intervall) max. 17 mm för skena med skårbredd (med intervall) min. 16 mm Gänga M6 Halogenfri ja Höjd 121 mm Längd 22,5 mm Längd yttermått 28 mm Material Stål Material i ränna stål Mått A 22,5 mm Mått B 33 mm Mått C 28 mm Mått G (mm) M6 Mått H 121 mm Mått L 58 mm Mått t 2 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa ja Med plastdosa nej Monteringstyp Profilskena Plåttjocklek 2 mm Skårbredd 10 mm Spännvidd D max. 28 mm Spännvidd D min. 22 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
