Kabelhållare H-fot 3-vägs, plastmellanlägg, Al
Art.nr. 1186431 | EAN 4012196848317
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med slagfot, plastmellanlägg av polypropylen. För vertikal och horisontell montering av 3 individuella kablar på C-profilskenor. För slitsbredd 16–17 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

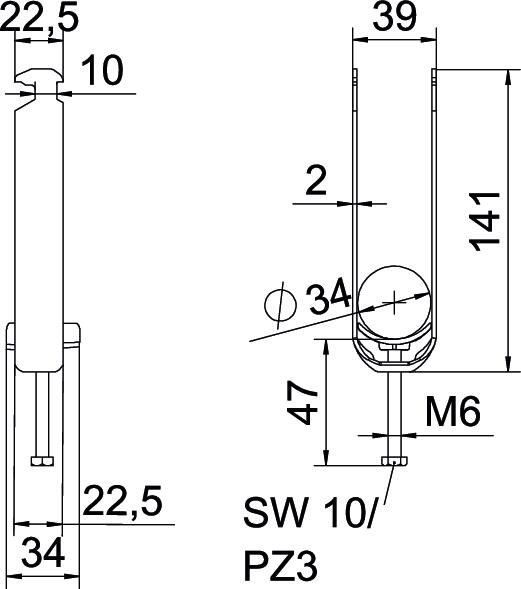

Antal kablar/rör 3 Bredd 39 mm CO₂-avtryck (GWP) från vagga till grind 0,5579 kg CO₂e / 1 Styck Dimension 28-34mm för rördiameter max. 34 mm för rördiameter min. 28 mm för skena med skårbredd (med intervall) max. 17 mm för skena med skårbredd (med intervall) min. 16 mm Gänga M6 Halogenfri ja Höjd 141 mm Längd 22,5 mm Längd yttermått 34 mm Material Aluminium Material i ränna Plast Materialkvalitet i ränna Polypropen Mått A 22,5 mm Mått B 39 mm Mått C 34 mm Mått G (mm) M6 Mått H 141 mm Mått L 59 mm Mått t 2 mm max. Åtdragningsmoment 2 Nm Med mellanlägg nej Med plastdosa ja Monteringstyp Profilskena Plåttjocklek 2 mm Skårbredd 10 mm Spännvidd D max. 34 mm Spännvidd D min. 28 mm Tillsats material Aluminium Tillsats yta obehandlad - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-H3-K-34 ALU / 1186431 , 0.09MB , pdfREACH försäkran om överensstämmelse BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfRoHS försäkran om överensstämmelse BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfMontage anvisningar Clamp clip H foot, plastic , 3.08MB , pdf
