Kabelhållare N-fot 2-vägs, metallmellanlägg, FT
Art.nr. 1187003 | EAN 4012196852369
- Produktbeskrivning
-

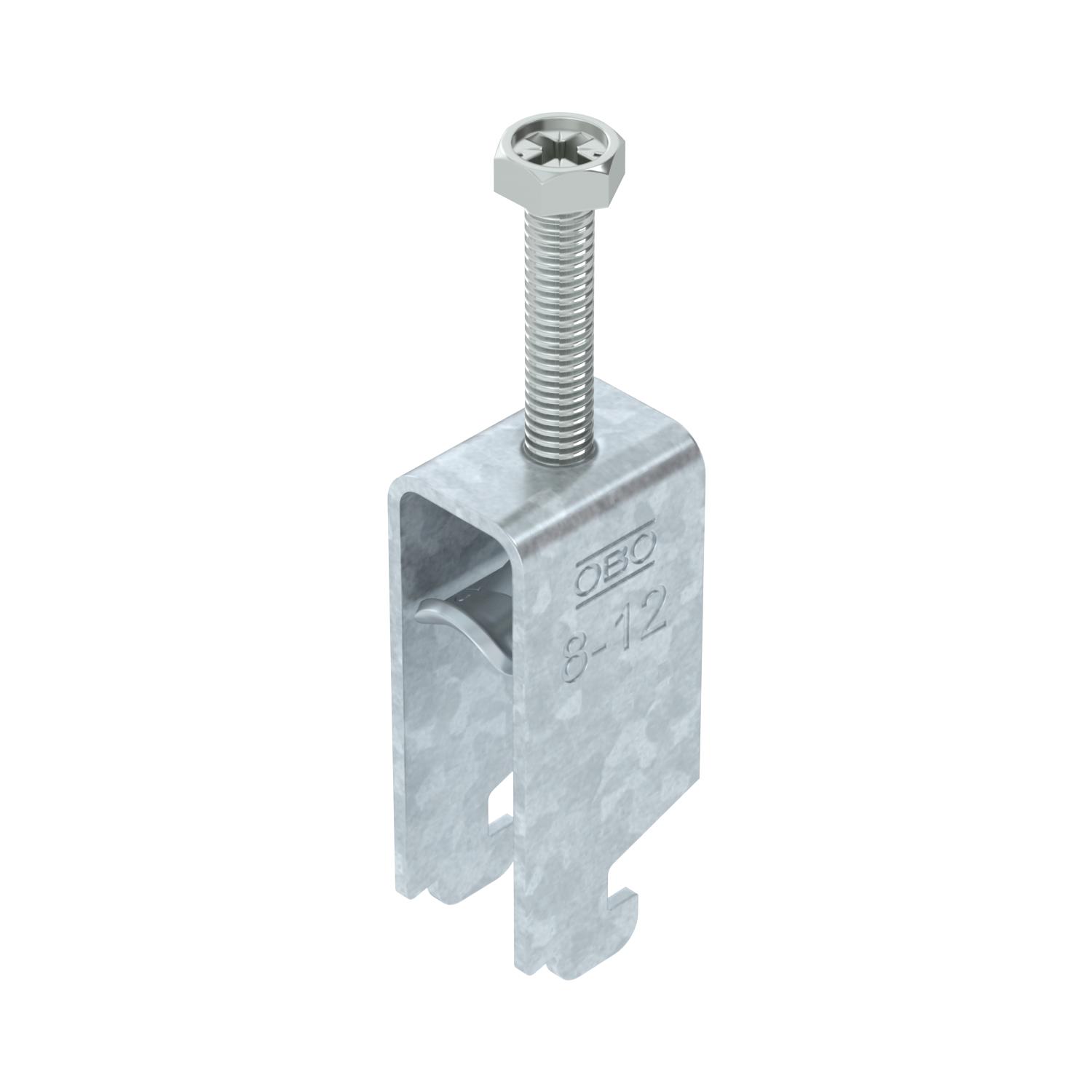

ProduktbeskrivningKabelhållare med N-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

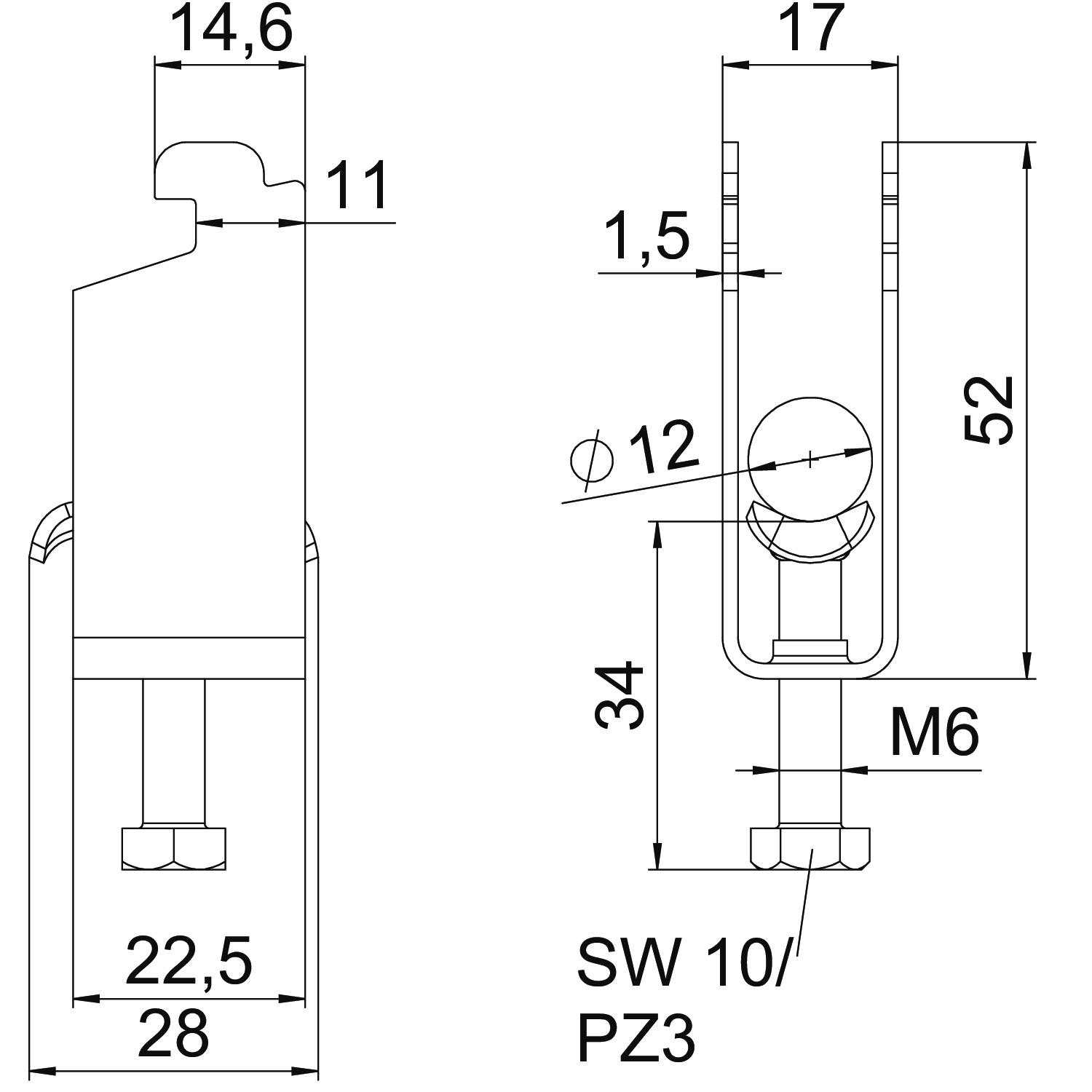

Antal kablar/rör 2 Bredd 17 mm Dimension 08-12mm för rördiameter max. 12 mm för rördiameter min. 8 mm för skena med skårbredd (med intervall) max. 12 mm för skena med skårbredd (med intervall) min. 11 mm Gänga M6 Halogenfri ja Höjd 52 mm Längd 22,5 mm Längd yttermått 28 mm Material Stål Material i ränna stål Mått A 22,5 mm Mått B 17 mm Mått C 28 mm Mått G (mm) M6 Mått H 52 mm Mått L 46 mm Mått t 1,5 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa ja Med plastdosa nej Monteringstyp Profilskena Plåttjocklek 1,5 mm Skårbredd 10 mm Spännvidd D max. 12 mm Spännvidd D min. 8 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-N2-M-12 FT / 1187003 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-N2-M-12 FT / 1187003 , 0.09MB , pdfMontage anvisningar Clamp clip N foot, metal , 3.00MB , pdf
