Kabelhållare N-fot 2-vägs, plastmellanlägg, FT
Art.nr. 1187221 | EAN 4012196852888
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med N-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 11-12 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

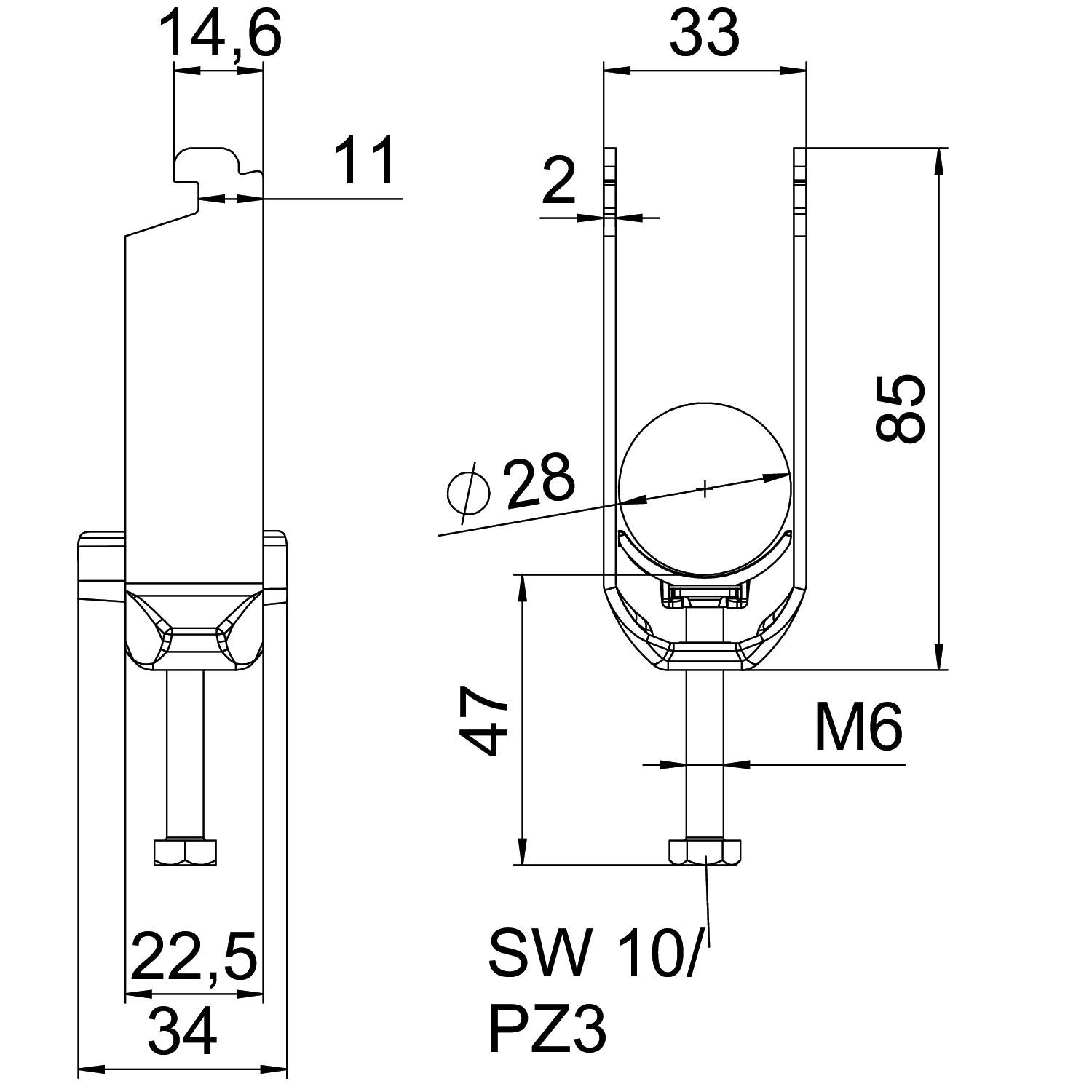

Antal kablar/rör 2 Bredd 33 mm Dimension 22-28mm för rördiameter max. 28 mm för rördiameter min. 22 mm för skena med skårbredd (med intervall) max. 12 mm för skena med skårbredd (med intervall) min. 11 mm Gänga M6 Halogenfri ja Höjd 85 mm Längd 22,5 mm Längd yttermått 34 mm Material Stål Material i ränna Plast Materialkvalitet i ränna Polypropen Mått A 22,5 mm Mått B 33 mm Mått C 34 mm Mått G (mm) M6 Mått H 85 mm Mått L 47 mm Mått t 2 mm max. Åtdragningsmoment 3 Nm Med mellanlägg nej Med metalldosa nej Med plastdosa ja Monteringstyp Profilskena Plåttjocklek 2 mm Skårbredd 10 mm Spännvidd D max. 28 mm Spännvidd D min. 22 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-N2-K-28 FT / 1187221 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-N2-K-28 FT / 1187221 , 0.09MB , pdfMontage anvisningar Clamp clip N foot, plastic , 3.10MB , pdf
