Kabelhållare U-fot 1-vägs, metallmellanlägg, FT 90 | 100 | 5

Kabelhållare U-fot 1-vägs, metallmellanlägg, FT

Art.nr. 1186597 | EAN 4012196850242

Art.nr. / Typ

Spännvidd D min.

Spännvidd D max.

max. Åtdragningsmoment

Produktbeskrivning

Produktbeskrivning

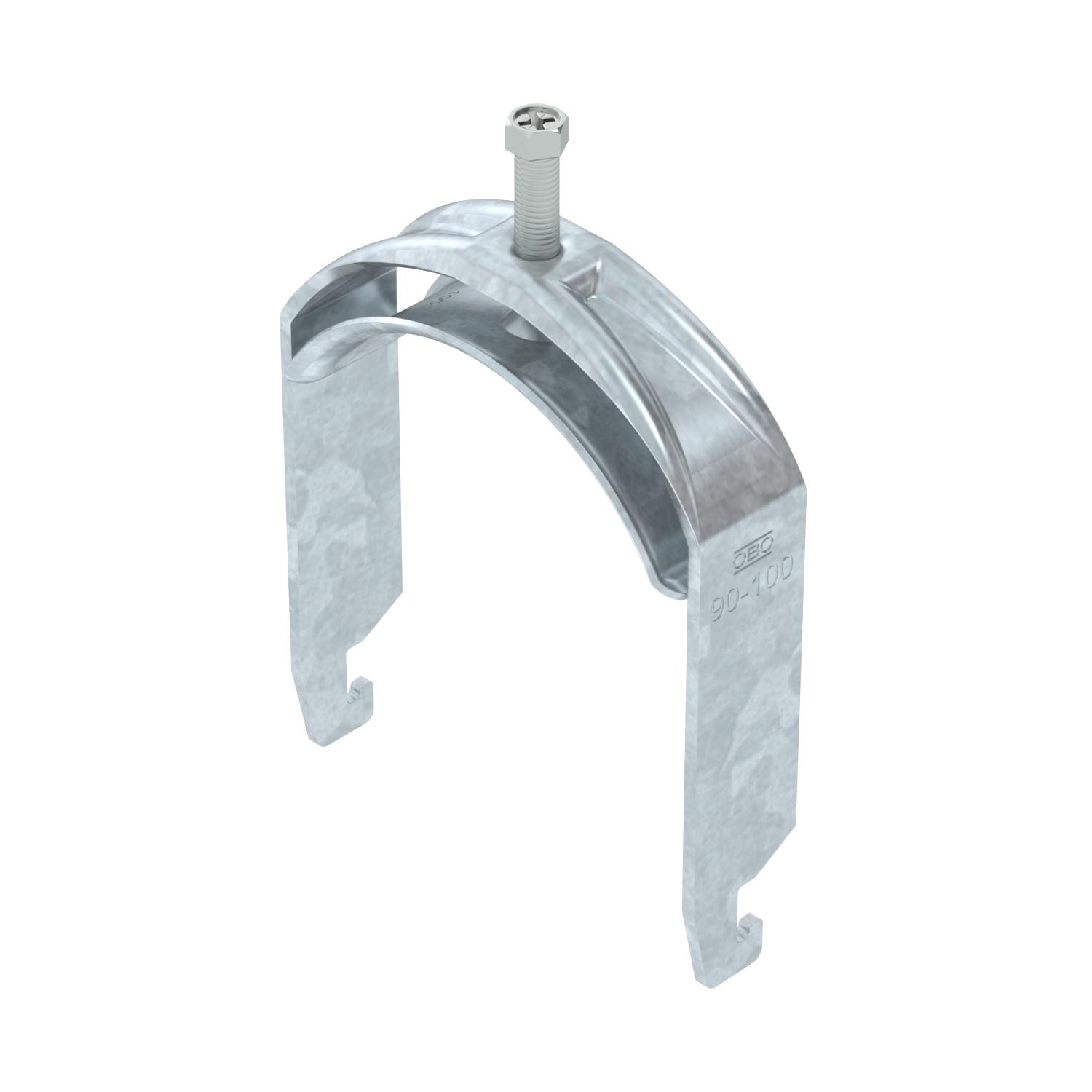

Kabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 1 enkel kabel på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Användning av mothållsplåt rekommenderas.

Teknisk data

Teknisk data

Antal kablar/rör	1
Brandsäker installation / funktionsgaranti	ja
Dimension	90-100mm
för rördiameter max.	100 mm
för rördiameter min.	90 mm
för skena med skårbredd (med intervall) max.	22 mm
för skena med skårbredd (med intervall) min.	18 mm
Gänga	M8
Halogenfri	ja
Längd yttermått	38 mm
Material	Stål
Material i ränna	stål

max. Åtdragningsmoment	5 Nm
Med mellanlägg	nej
Med metalldosa	ja
Med plastdosa	nej
Monteringstyp	Profilskena
Plåttjocklek	3 mm
Skårbredd	10 mm
Spännvidd D max.	100 mm
Spännvidd D min.	90 mm
Tillsats material	Stål
Tillsats yta	varmförzinkad (FS)
Yta	varmförzinkad

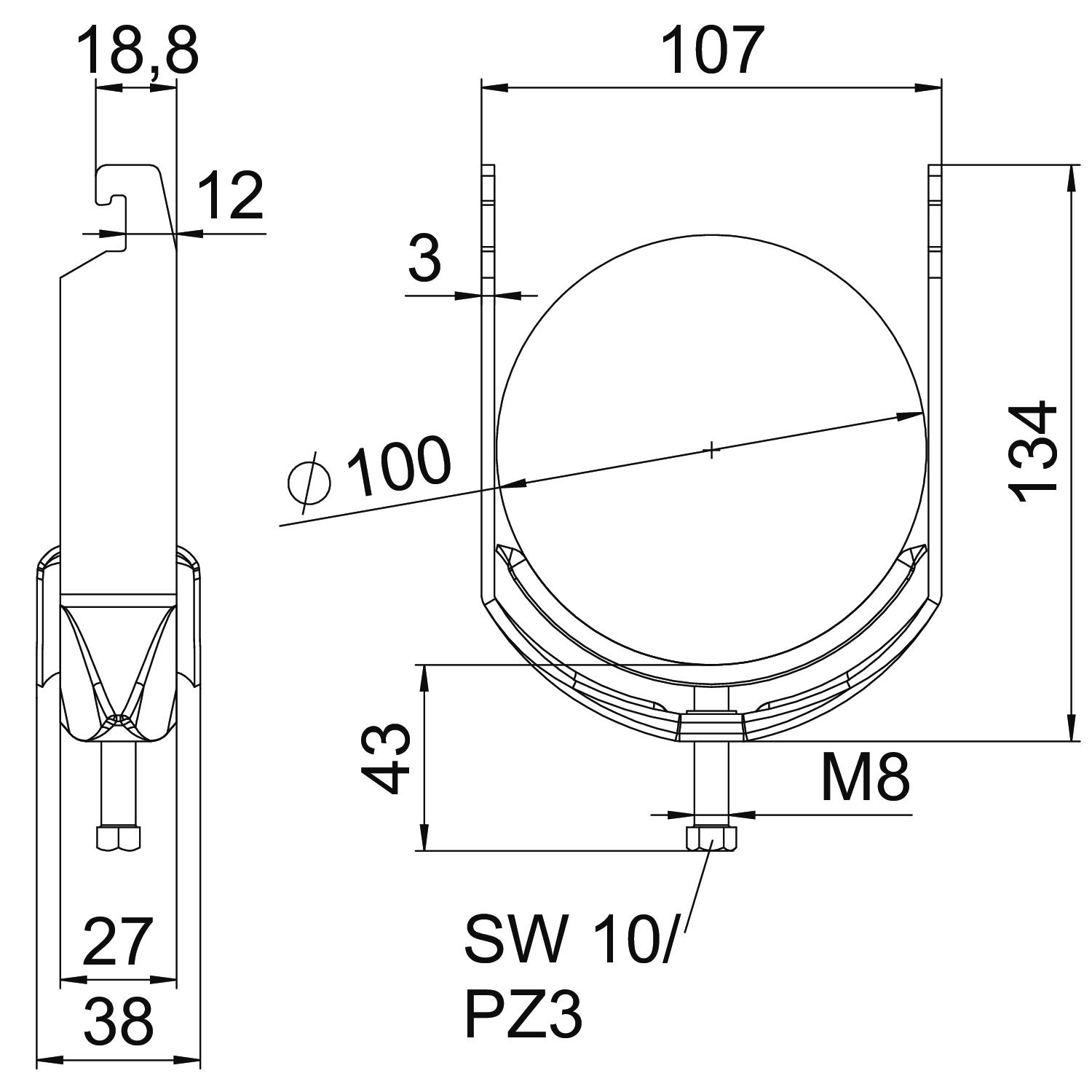

Mått

Bredd	107 mm
Höjd	134 mm
Längd	27 mm
Mått A	27 mm
Mått B	107 mm

Mått C	38 mm
Mått G (mm)	M8
Mått H	134 mm
Mått L	43 mm
Mått t	3 mm

CO2-avtryck (Product Carbon Footprint)

CO2-avtryck (GWP) från vagga till grind	0,753 kg CO2e / 1 Styck
CO₂ Footprint (GWP)	0,753 kg CO₂e
Declared Unit (LCA)	Styck

Declared Unit Quantity (LCA)	1
Mätningsdatum CO2 värde	2025-05-14T00:00:00.000+0200

Alla typer

Alla typer

Typ	Spännvidd D min.	Spännvidd D max.	max. Åtdragningsmoment	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1522885	1186502	Styck	100 Styck
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1522886	1186509	Styck	100 Styck
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1522887	1186516	Styck	100 Styck
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1522888	1186522	Styck	100 Styck
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1522889	1186529	Styck	100 Styck
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1522890	1186536	Styck	100 Styck
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1522891	1186542	Styck	100 Styck
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1522892	1186549	Styck	100 Styck
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1522893	1186556	Styck	100 Styck
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1522894	1186562	Styck	100 Styck
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1522895	1186569	Styck	50 Styck
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1522896	1186576	Styck	25 Styck
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	-----	1186582	Styck	25 Styck
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	-----	1186589	Styck	25 Styck
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	-----	1186597	Styck	25 Styck
