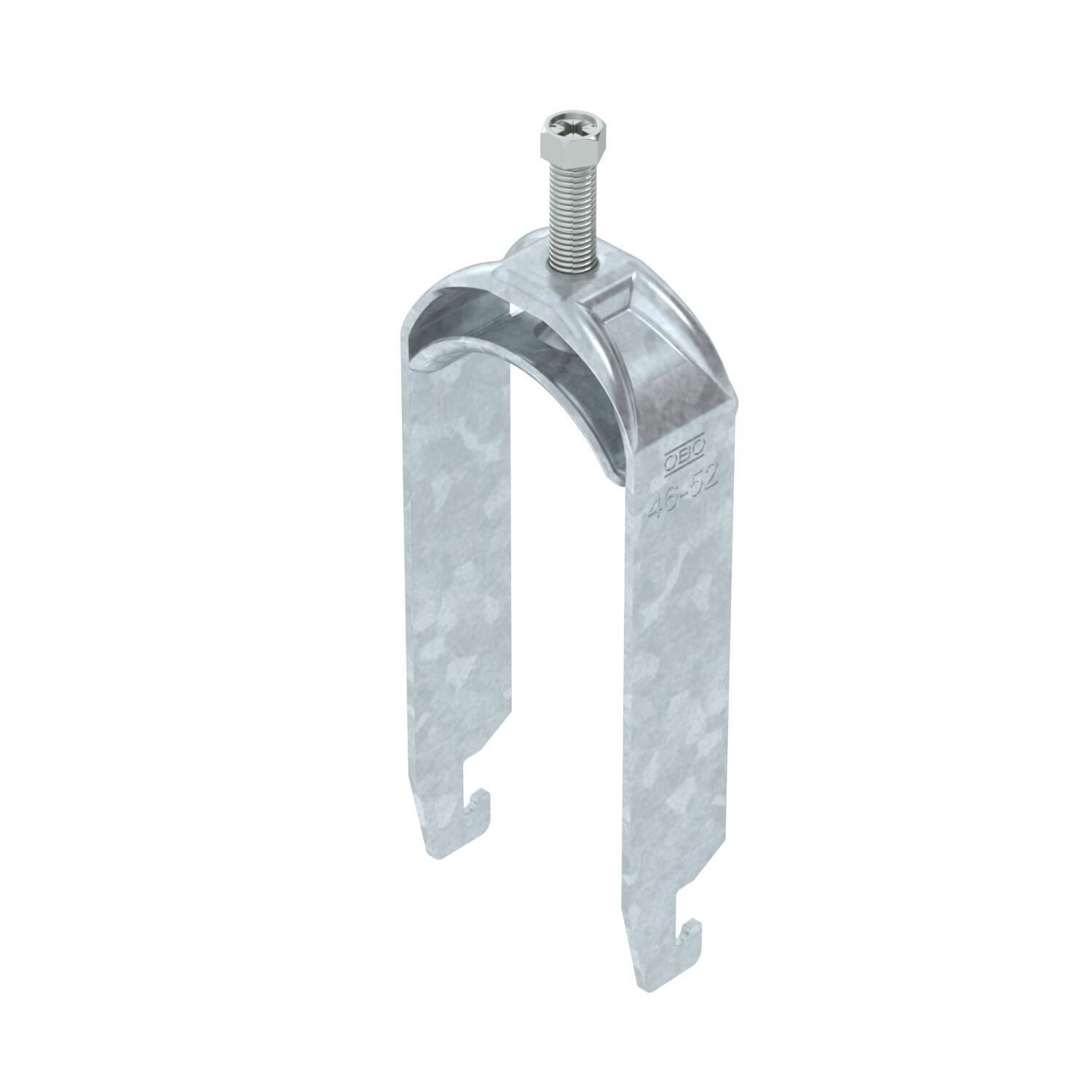

Kabelhållare U-fot 2-vägs, metallmellanlägg, FT
Art.nr. 1186550 | EAN 4012196850112
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med U-fot, metalltryckplåt med rundade kanter som skyddar kabeln. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

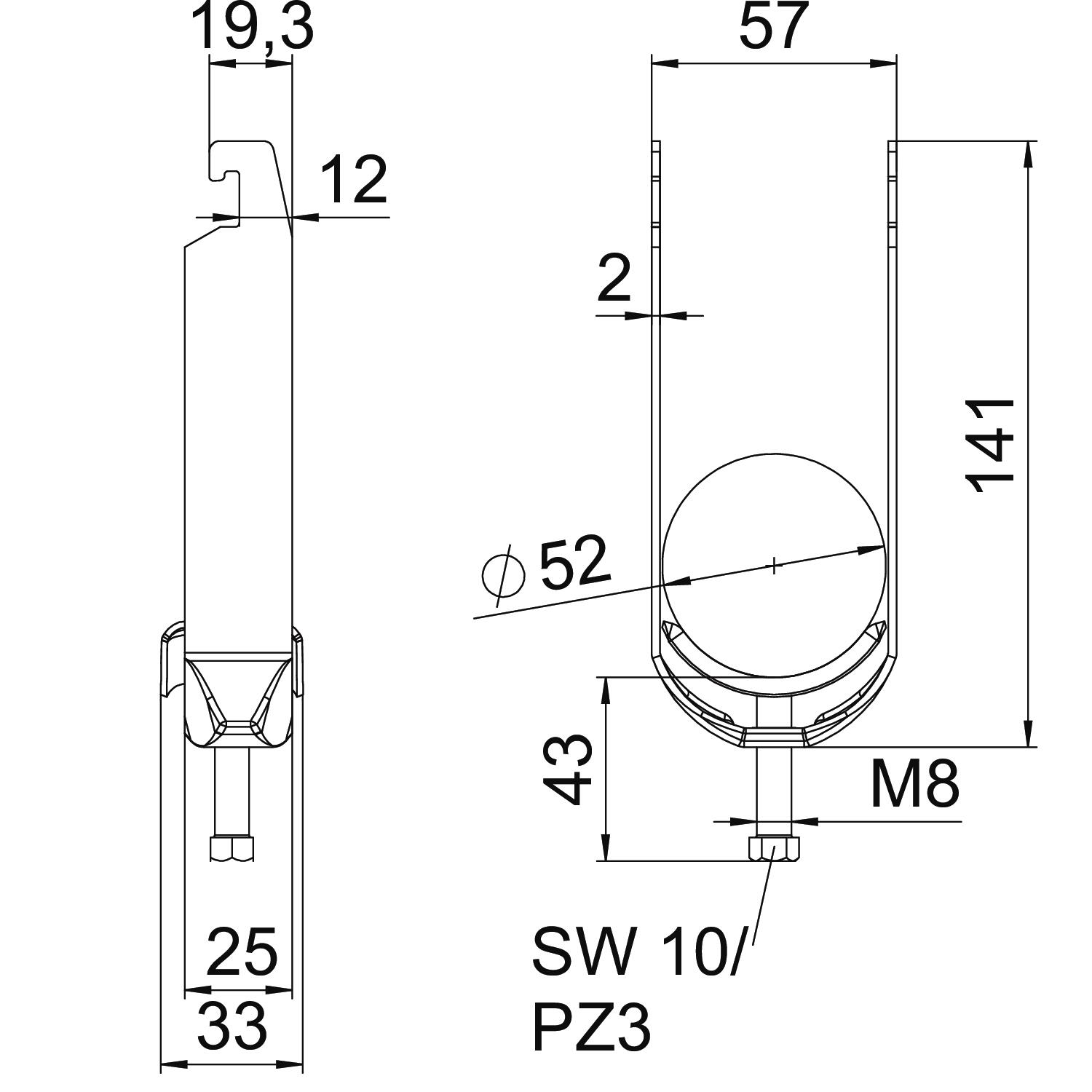

Antal kablar/rör 2 Brandsäker installation / funktionsgaranti ja Bredd 57 mm Dimension 46-52mm för rördiameter max. 52 mm för rördiameter min. 46 mm för skena med skårbredd (med intervall) max. 22 mm för skena med skårbredd (med intervall) min. 18 mm Gänga M8 Halogenfri ja Höjd 141 mm Längd 25 mm Längd yttermått 33 mm Material Stål Material i ränna stål Mått A 25 mm Mått B 57 mm Mått C 33 mm Mått G (mm) M8 Mått H 141 mm Mått L 43 mm Mått t 2 mm max. Åtdragningsmoment 5 Nm Med mellanlägg nej Med metalldosa ja Med plastdosa nej Monteringstyp Profilskena Plåttjocklek 2 mm Skårbredd 10 mm Spännvidd D max. 52 mm Spännvidd D min. 46 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-U2-M-52 FT / 1186550 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-U2-M-52 FT / 1186550 , 0.09MB , pdfMontage anvisningar Clamp clip U foot, metal , 2.86MB , pdf
