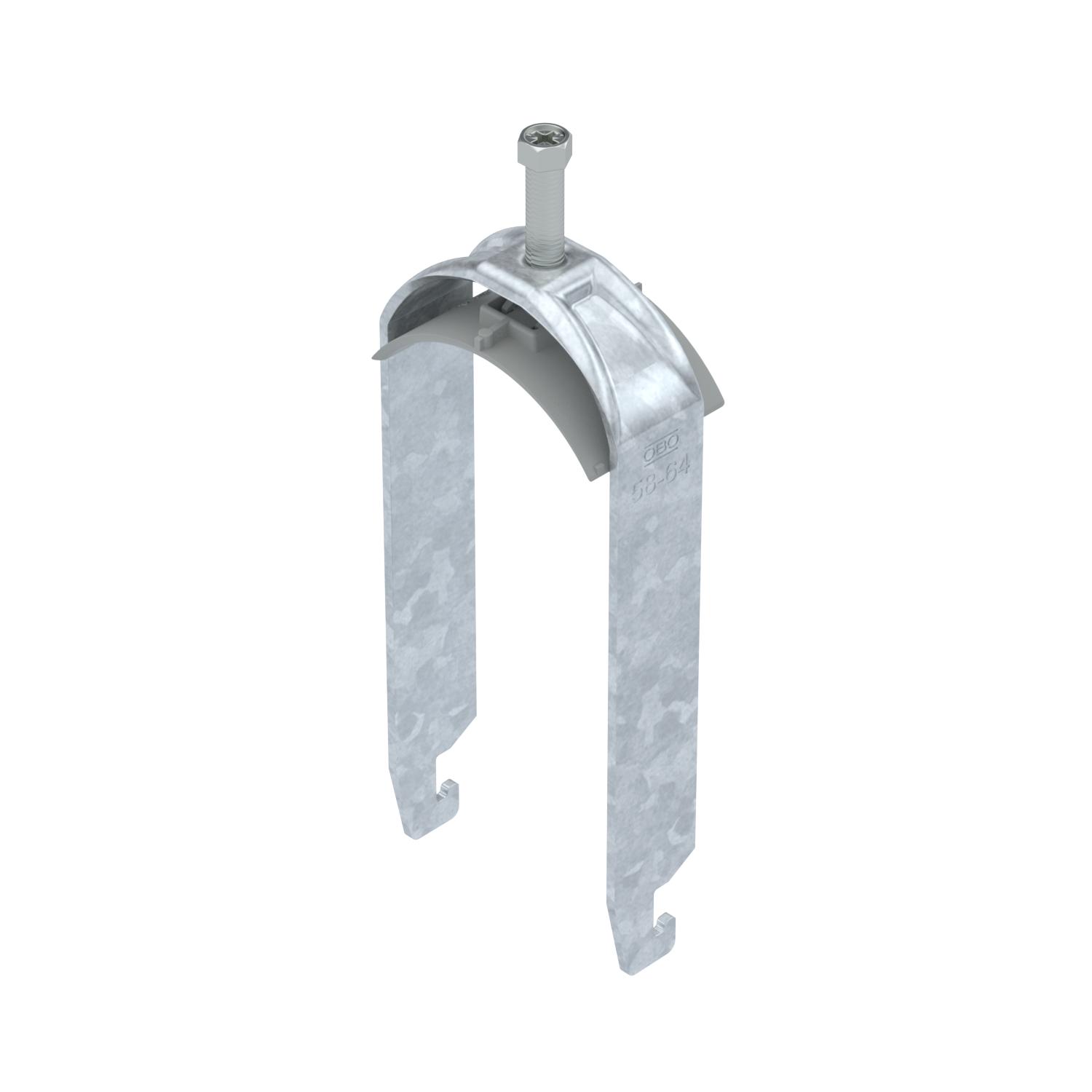

Kabelhållare U-fot 2-vägs, plastmellanlägg, FT
Art.nr. 1186763 | EAN 4012196851133
- Produktbeskrivning
-
ProduktbeskrivningKabelhållare med U-fot, plastmellanlägg av polypropylen. För lodrät och vågrät montering av 2 enkelkablar på C-profilskena. För spårbredd 18-22 mm. Med 1-gängad skruv på tryckplåt, universellt sexkantsskruvhuvud storlek 10, med spår och krysspår. Avsedd för montering inomhus och utomhus. Flera kablar ska separeras med dubbelrännor. Användning av mothållsplåt rekommenderas.
-
- Teknisk data
-
Teknisk data

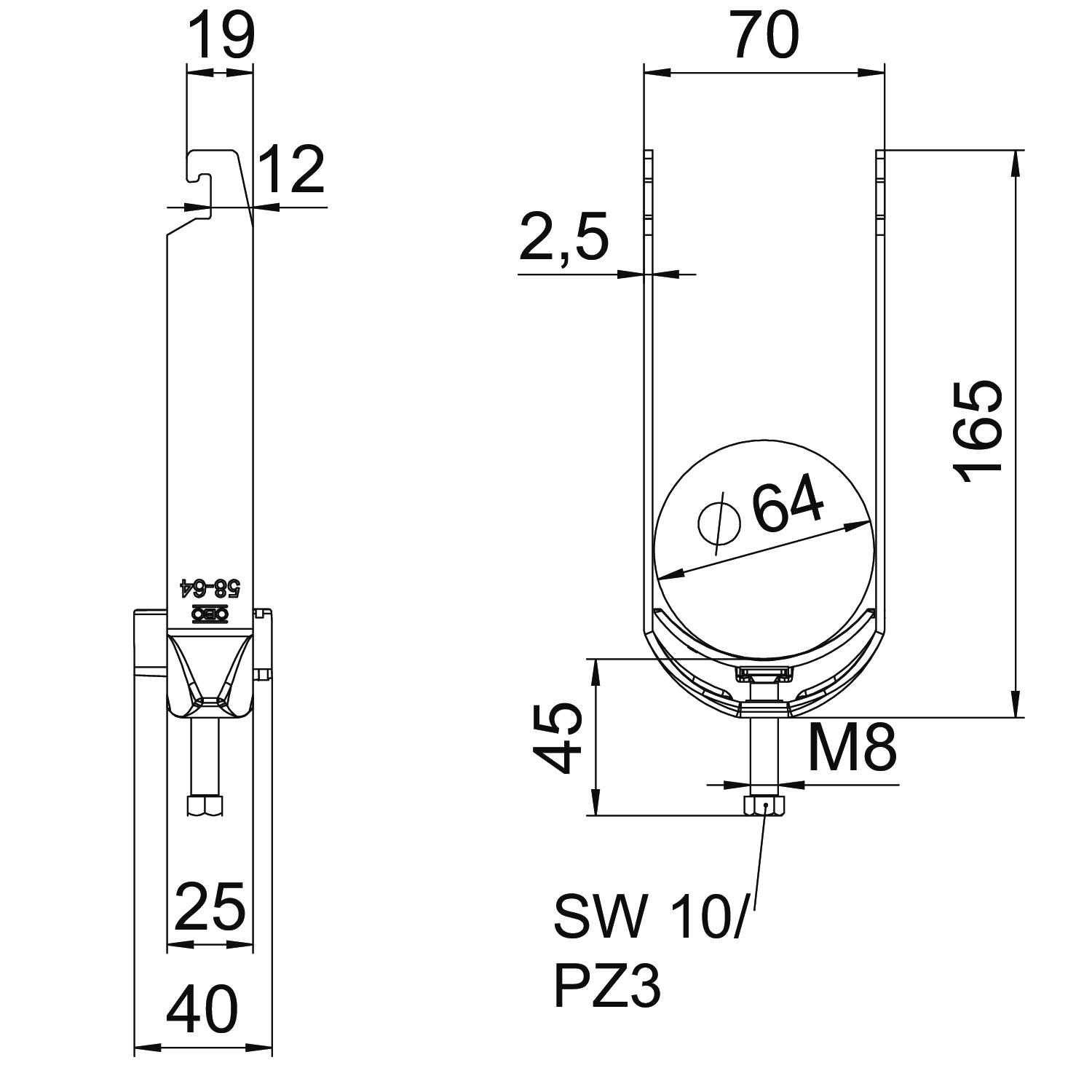

Antal kablar/rör 2 Bredd 70 mm Dimension 58-64mm för rördiameter max. 64 mm för rördiameter min. 58 mm för skena med skårbredd (med intervall) max. 22 mm för skena med skårbredd (med intervall) min. 18 mm Gänga M8 Halogenfri ja Höjd 165 mm Längd 25 mm Längd yttermått 40 mm Material Stål Material i ränna Plast Materialkvalitet i ränna Polypropen Mått A 25 mm Mått B 70 mm Mått C 40 mm Mått G (mm) M8 Mått H 165 mm Mått L 45 mm Mått t 2,5 mm max. Åtdragningsmoment 5 Nm Med mellanlägg nej Med metalldosa nej Med plastdosa ja Monteringstyp Profilskena Plåttjocklek 2,5 mm Skårbredd 10 mm Spännvidd D max. 64 mm Spännvidd D min. 58 mm Tillsats material Stål Tillsats yta varmförzinkad (FS) Yta varmförzinkad - Alla typer
-
Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse BS-U2-K-64 FT / 1186763 , 0.12MB , pdfUK Förklaring av överensstämmelse BS-U2-K-64 FT / 1186763 , 0.09MB , pdfMontage anvisningar Clamp clip U foot, plastic , 3.09MB , pdf
