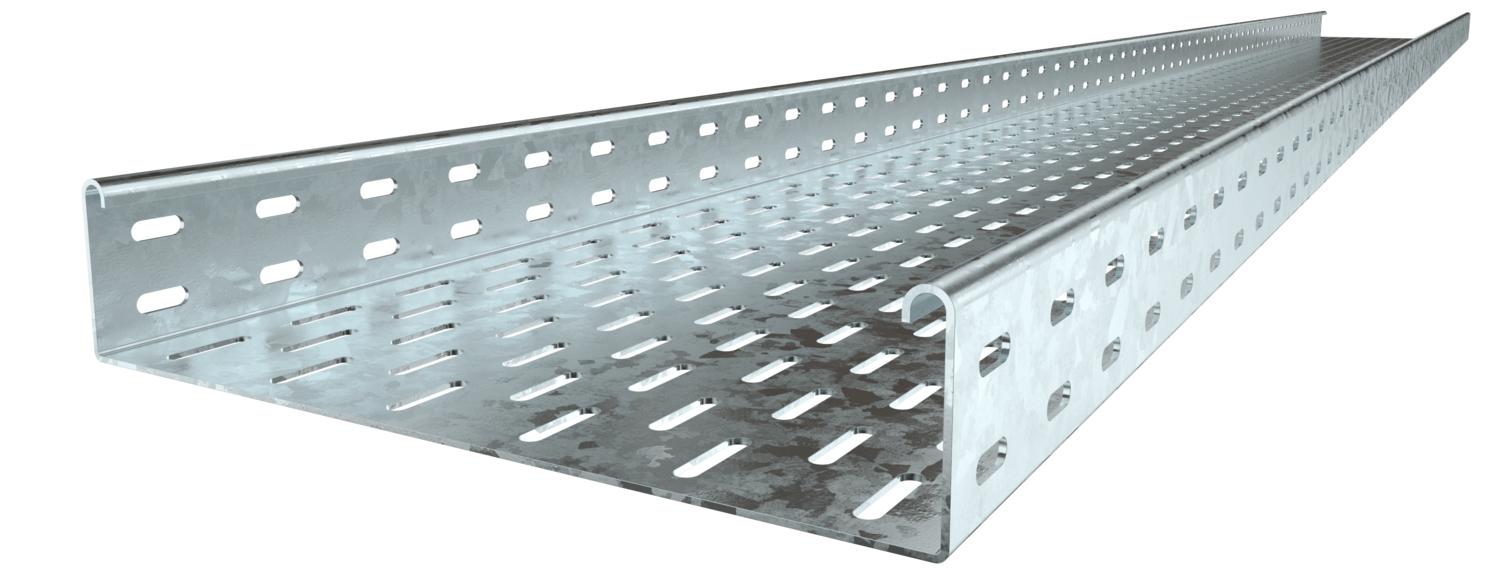

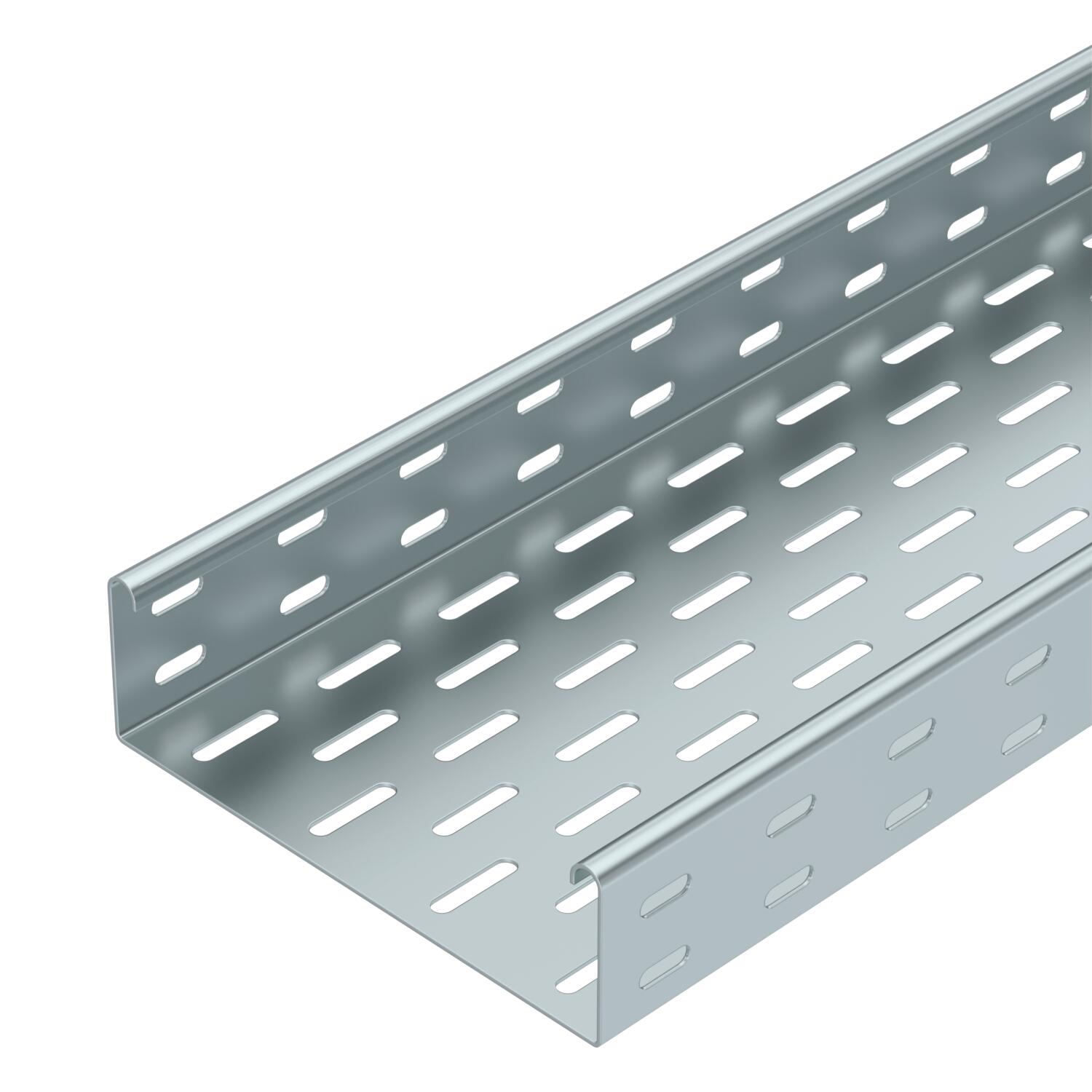

Kabelränna DKS 60 FS

Art.nr. / Typ

Längd	3000 mm

Bredd

Plåttjocklek	2 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

EKS 60 = extratungt kabelrännesystem i 60 mm sidohöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	4 in
Bredd	100 mm
CO2-avtryck (GWP) från vagga till grind	7,9329 kg CO2e / 1 Meter

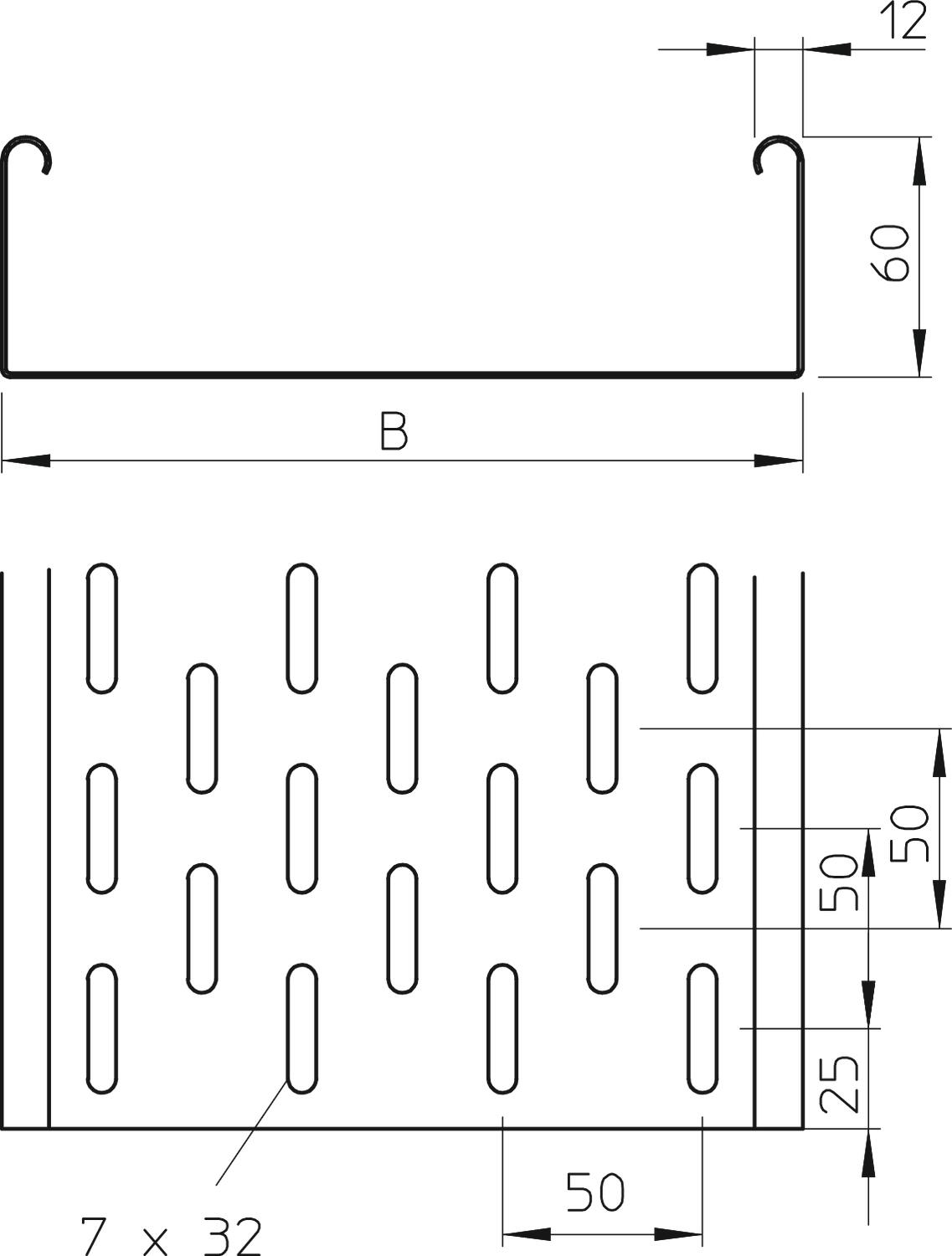

Dimension	60x100x3000
Färg	zink
Höjd	2 in
Höjd	60 mm

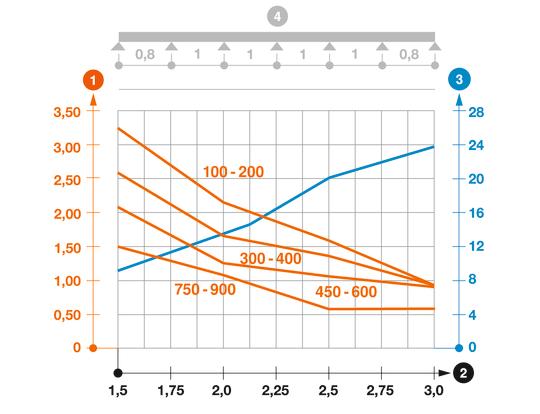

Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2,2 kN/m
Konsolavstånd 2,5 m	1,6 kN/m
Konsolavstånd 3,0 m	0,95 kN/m
Längd	3000 mm
Material	Stål

Mått	60 x 100
Mått B	100 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	2 mm
Plåttjocklek	0,1 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	58 cm²
Tvärsnitt	5800 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Alla typer

Typ	Längd	Bredd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	Art.nr.	Mängd	Minsta förpackning
EKS 610 FT	3000 mm	100 mm	2 mm	nej	Stål	varmförzinkad	6056776	m	3 m
EKS 620 FT	3000 mm	200 mm	2 mm	nej	Stål	varmförzinkad	6056792	m	3 m
EKS 630 FT	3000 mm	300 mm	2 mm	nej	Stål	varmförzinkad	6056806	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FT)	RLVK 60 FT	-----	6067603	Styck	10 Styck
Skarvbeslag (DD)	SSLB 100 DD	-----	7070306	Styck	20 Styck
45° böj 60 FT	RB 45 610 FT	-----	6036130	Styck	1 Styck
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
90° böj 60 FT	RB 90 610 FT	-----	6036590	Styck	1 Styck
Böj med variabel vinkel 60 FT	RB W 610 FT	-----	6037120	Styck	1 Styck
T-stycke 60 FT	RAA 610 FT	-----	6042211	Styck	1 Styck
T-stycke 60 FT	RT 610 FT	-----	6038130	Styck	1 Styck
Lock med vridregel (DD)	DRL 100 DD	1131376	6052703	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m
