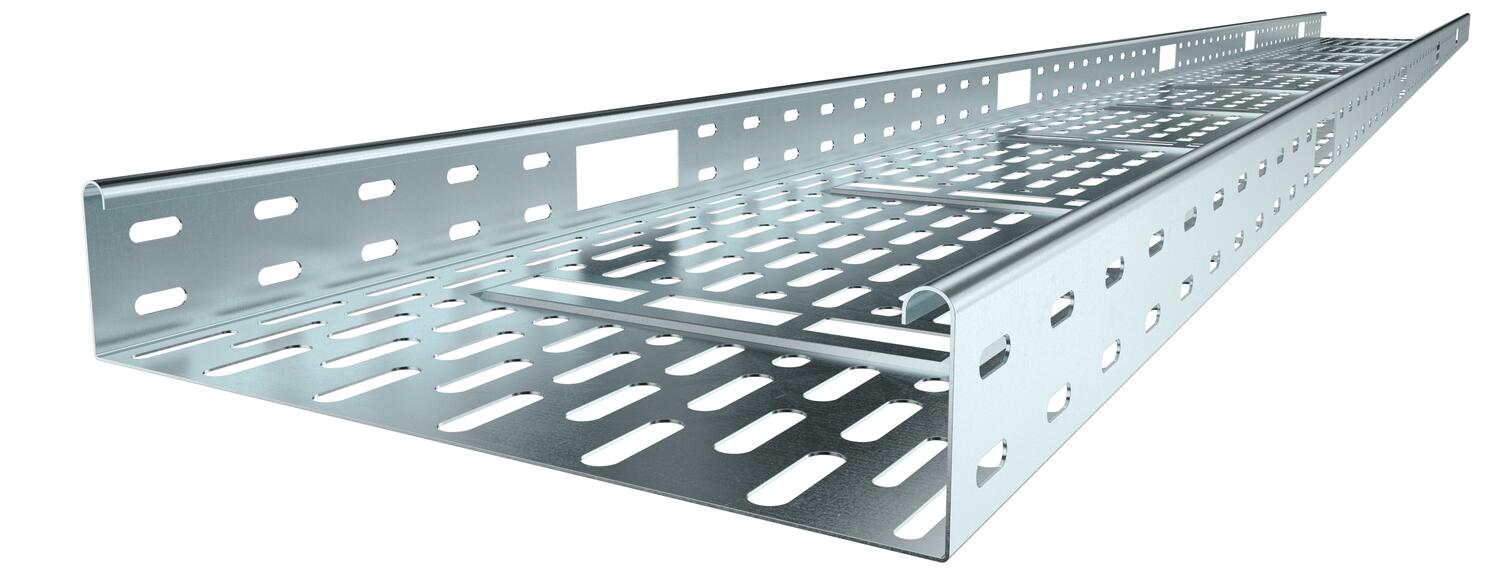

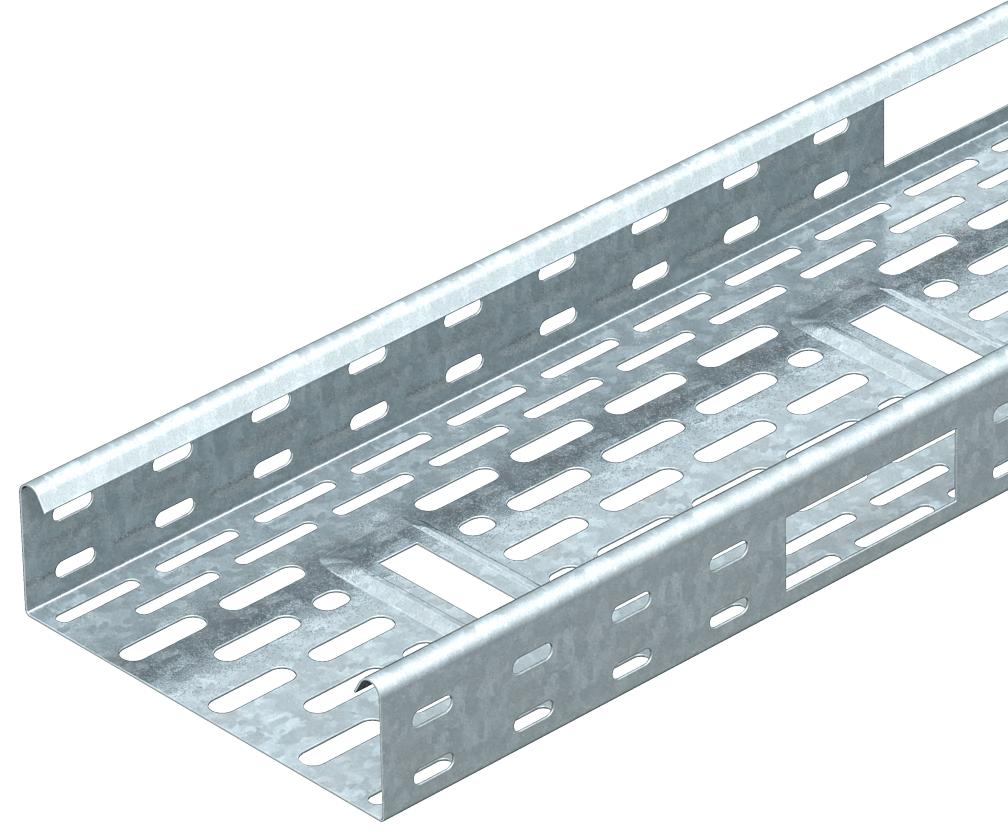

Kabelränna IKS 60 FS

Art.nr. / Typ

Längd	3000 mm

Bredd

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Installationskabelrännsystem med 60 mm sidohöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Användning sprinkleranläggning	ja
Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	4 in
Bredd	100 mm
CO2-avtryck (GWP) från vagga till grind	4,3254 kg CO2e / 1 Meter

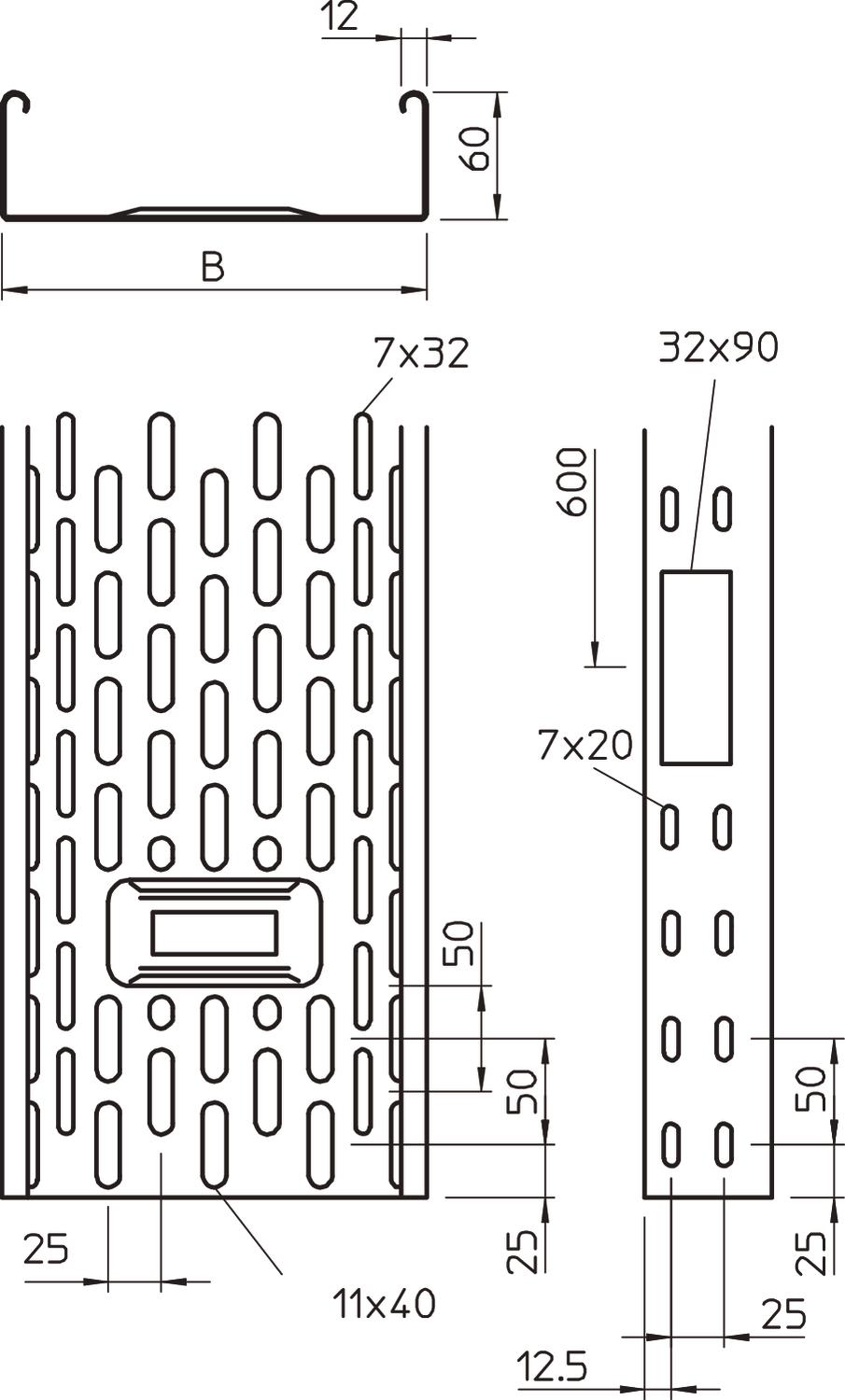

Dimension	60x100x3000
Färg	zink
Höjd	60 mm
Höjd	2 in

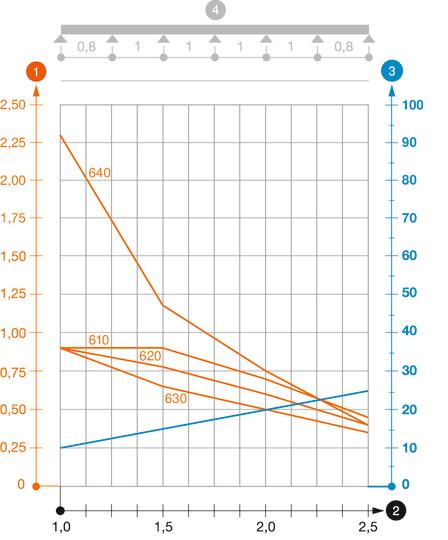

Konsolavstånd 1,0 m	0,9 kN/m
Konsolavstånd 1,5 m	0,9 kN/m
Konsolavstånd 2,0 m	0,7 kN/m
Konsolavstånd 2,5 m	0,45 kN/m
Längd	10 ft
Längd	3000 mm

Material	Stål
Mått	60 x 100
Mått B	100 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	1 mm
Plåttjocklek	0,04 in
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	58 cm²
Tvärsnitt	5800 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

Alla typer

Typ	Längd	Bredd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	Art.nr.	Mängd	Minsta förpackning
IKS 610 FS	3000 mm	100 mm	1 mm	nej	Stål	sendzimirförzinkad	6087116	m	3 m
IKS 620 FS	3000 mm	200 mm	1 mm	nej	Stål	sendzimirförzinkad	6087132	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FT)	RLVK 60 FT	-----	6067603	Styck	10 Styck
Skarvbeslag (DD)	SSLB 100 DD	-----	7070306	Styck	20 Styck
45° böj 60 FT	RB 45 610 FT	-----	6036130	Styck	1 Styck
90° böj 60 FT	RB 90 610 FT	-----	6036590	Styck	1 Styck
Böj med variabel vinkel 60 FT	RB W 610 FT	-----	6037120	Styck	1 Styck
T-stycke 60 FT	RAA 610 FT	-----	6042211	Styck	1 Styck
T-stycke 60 FT	RT 610 FT	-----	6038130	Styck	1 Styck
Lock med vridregel (DD)	DRL 100 DD	1131376	6052703	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m
90° böj 60 FS	RB 90 610 FS	-----	6043216	Styck	1 Styck
