Kabelränna MKS 60 FT 3000 | 400 | 1 | nej | Stål | varmförzinkad
morepic-1 morepic-2 morepic-3 video-1

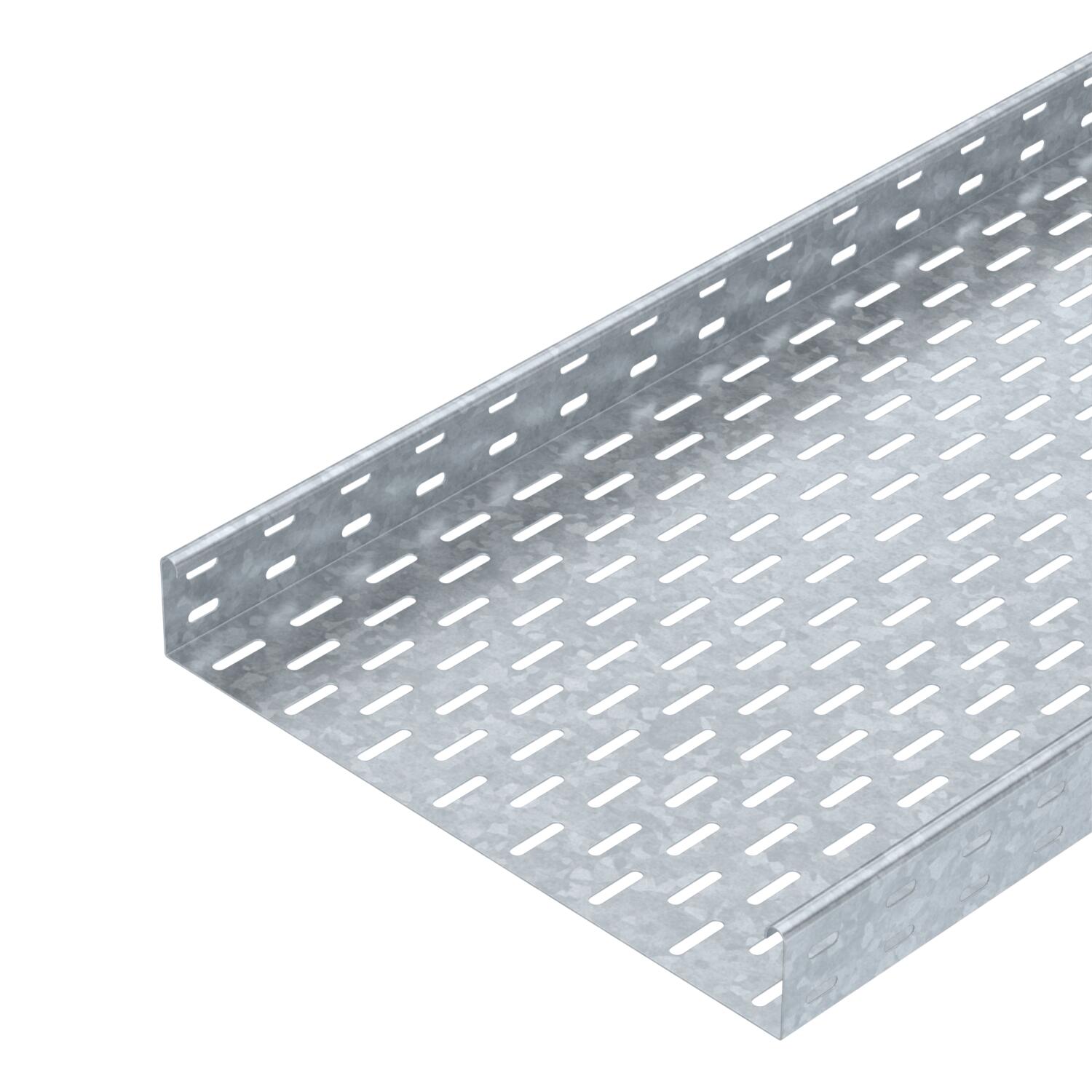

Kabelränna MKS 60 FT

Art.nr. 6055664 | EAN 4012196388035

3000 mm
1 mm
nej
Stål
varmförzinkad
Produktbeskrivning
Produktbeskrivning
MKS 60 = medeltungt kabelrännesystem med 60 mm sidhöjd.

Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 16 in
Bredd 400 mm
CO2-avtryck (GWP) från vagga till grind 9,7683 kg CO2e / 1 Meter

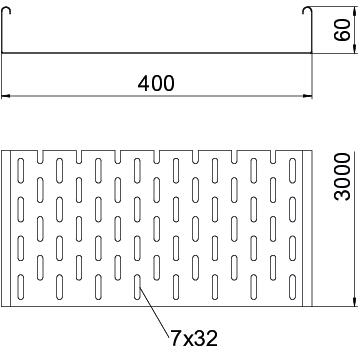

Dimension 60x400x3000
Färg zink
Höjd 2 in
Höjd 60 mm
Konsolavstånd 1,5 m 1,5 kN/m
Konsolavstånd 1,75 m 1,25 kN/m
Konsolavstånd 2,0 m 1 kN/m
Konsolavstånd 2,5 m 0,5 kN/m
Längd 10 ft
Längd 3000 mm
Maß W 400 mm
Material Stål
Mått 60 x 400
Mått B 400 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 0,04 in
Plåttjocklek 1 mm
Rostfritt stål, betat nej
Sidohålning ja
Tvärsnitt 23800 mm²
Tvärsnitt 238 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning utan förbindning
Utförande med brett spann nej
Yta varmförzinkad

Teknisk data

Belastningsdiagram kabelränna typ MKS 60

Belastningsdiagram kabelränna typ MKS 60
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Plåttjocklek Brandsäker installation / funktionsgaranti Material Yta Art.nr. Mängd Minsta förpackning
MKS 630 FT 3000 mm 300 mm 1 mm nej Stål varmförzinkad 6055613
3 m
MKS 640 FT 3000 mm 400 mm 1 mm nej Stål varmförzinkad 6055664
3 m
MKS 650 FT 3000 mm 500 mm 1 mm nej Stål varmförzinkad 6055699
3 m
MKS 660 FT 3000 mm 600 mm 1 mm nej Stål varmförzinkad 6055710
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FT) Skarv vfz (FT) RLVK 60 FT ----- 6067603
10 Styck
Skarvbeslag (DD) Skarvbeslag (DD) SSLB 400 DD ----- 7070322
20 Styck
Lock med vridregel FT Lock med vridregel FT DRL 400 FT ----- 6051413
3 m
45° böj 60 FT 45° böj 60 FT RB 45 640 FT ----- 6036138
1 Styck
90° böj 60 FT 90° böj 60 FT RB 90 640 FT ----- 6036598
1 Styck
Böj med variabel vinkel 60 FT Böj med variabel vinkel 60 FT RB W 640 FT ----- 6037128
1 Styck
T-stycke 60 FT T-stycke 60 FT RAA 640 FT ----- 6042219
1 Styck
T-stycke 60 FT T-stycke 60 FT RT 640 FT ----- 6038138
1 Styck
Lock med vridregel (DD) Lock med vridregel (DD) DRL 400 DD 1131380 6052715
3 m
Mellanvägg 60 (DD) Mellanvägg 60 (DD) TSG 60 DD 1131407 6062327
3 m
