Kabelränna MKS 85 FS 3000 | 600 | 1 | nej | Stål | sendzimirförzinkad
morepic-1 morepic-2 morepic-3 video-1

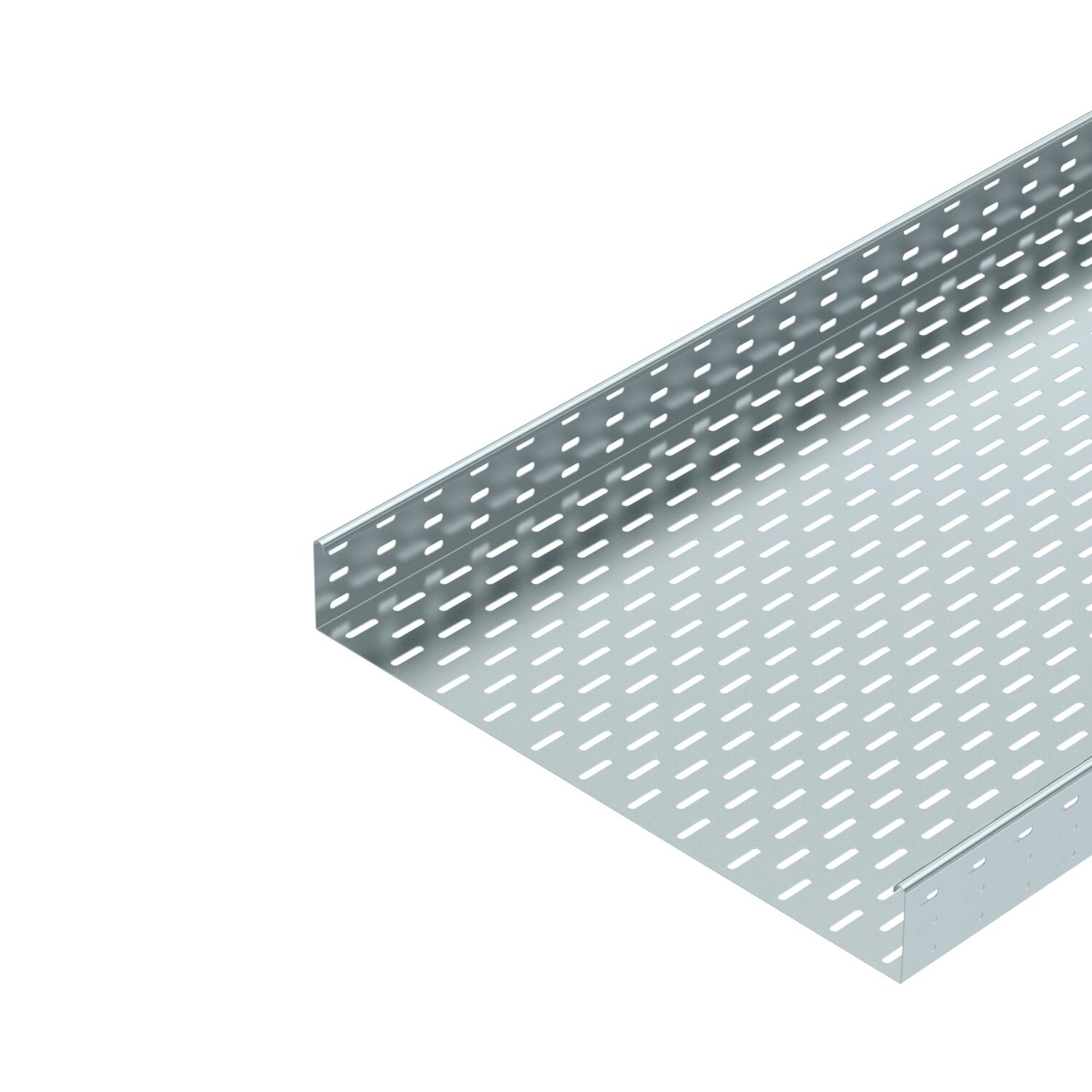

Kabelränna MKS 85 FS

Art.nr. 6057535 | EAN 4012196061037

3000 mm
1 mm
nej
Stål
sendzimirförzinkad
Produktbeskrivning
Produktbeskrivning
Medeltungt kabelrännsystem med 85 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 24 in
Bredd 600 mm
CO2-avtryck (GWP) från vagga till grind 14,5283 kg CO2e / 1 Meter

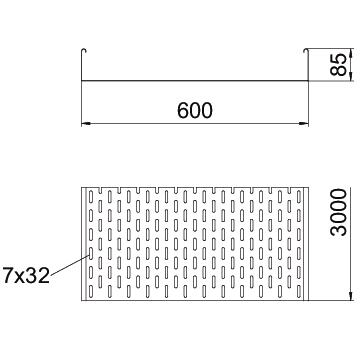

Dimension 85x600x3000
Färg zink
Höjd 3 in
Höjd 85 mm
Konsolavstånd 1,5 m 1,75 kN/m
Konsolavstånd 1,75 m 1,4 kN/m
Konsolavstånd 2,0 m 1,1 kN/m
Konsolavstånd 2,5 m 0,5 kN/m
Längd 3000 mm
Längd 10 ft
Maß W 600 mm
Material Stål
Mått 85 x 600
Mått B 600 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 0,04 in
Plåttjocklek 1 mm
Rostfritt stål, betat nej
Sidohålning ja
Tvärsnitt 50800 mm²
Tvärsnitt 508 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning medföljande förbindning
Utförande med brett spann nej
Yta sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelränna typ MKS 85

Belastningsdiagram kabelränna typ MKS 85
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
  • från 300 mm bredd kontrollerad med skarvbeslag SSLB från 300 mm bredd kontrollerad med skarvbeslag SSLB
Alla typer

Alla typer

Typ Längd Bredd Plåttjocklek Brandsäker installation / funktionsgaranti Material Yta E-Nr. Art.nr. Mängd Minsta förpackning
MKS 810 FS 3000 mm 100 mm 1 mm nej Stål sendzimirförzinkad 1131830 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm nej Stål sendzimirförzinkad 1131831 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm nej Stål sendzimirförzinkad 1131832 6057306
3 m
MKS 860 FS 3000 mm 600 mm 1 mm nej Stål sendzimirförzinkad ----- 6057535
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Längd- och vinkelförbindning efz Längd- och vinkelförbindning efz RLVL 85 FS 1131833 6067123
10 Styck

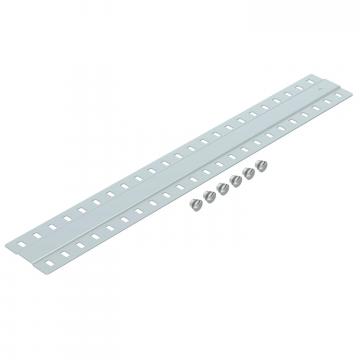

Skarvbeslag vfz (FS) Skarvbeslag vfz (FS) SSLB 600 FS ----- 7070233
20 Styck

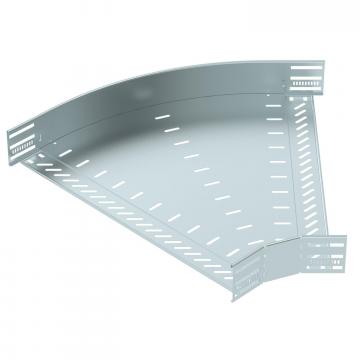

45° böj 85 FS 45° böj 85 FS RB 45 860 FS ----- 6036210
1 Styck

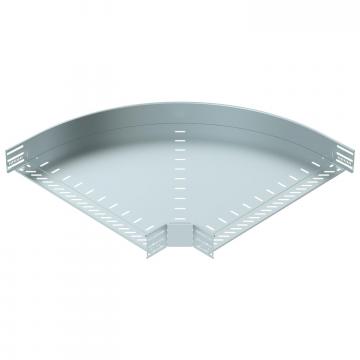

90° böj 85 FS 90° böj 85 FS RB 90 860 FS ----- 6036710
1 Styck

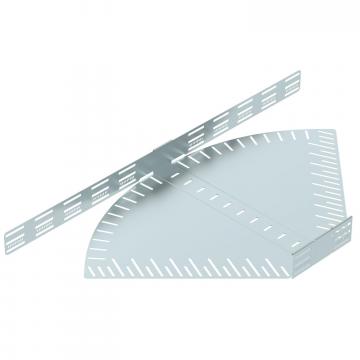

Böj med variabel vinkel 85 FS Böj med variabel vinkel 85 FS RB W 860 FS ----- 6037210
1 Styck

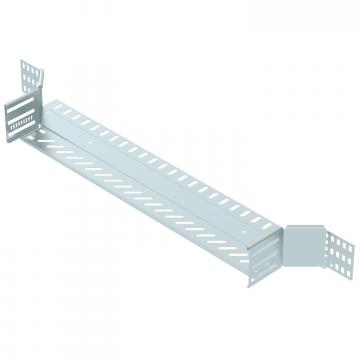

T-stycke 85 FS T-stycke 85 FS RAA 860 FS ----- 6042143
1 Styck

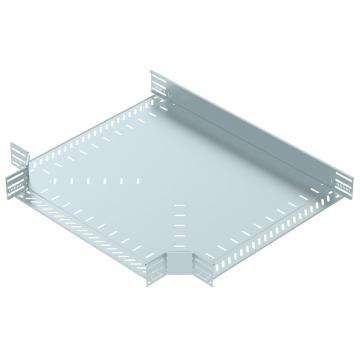

T-stycke 85 FS T-stycke 85 FS RT 860 FS ----- 6038220
1 Styck
Lock med vridregel vfz (FS) Lock med vridregel vfz (FS) DRL 600 FS 1132215 6052606
3 m
Mellanvägg 85 vfz (FS) Mellanvägg 85 vfz (FS) TSG 85 FS 1131408 6062114
3 m
Ladda ner

Ladda ner

EU-försäkran om överensstämmelse MKS 860 FS / 6057535 , 0.12MB , pdf
Ladda ner
Miljöproduktdeklaration (EPD) MKS 860 FS / 6057535 , 1.48MB , pdf
Ladda ner
UK Förklaring av överensstämmelse MKS 860 FS / 6057535 , 0.09MB , pdf
Ladda ner
REACH försäkran om överensstämmelse MKS 860 FS / 6057535 , 0.12MB , pdf
Ladda ner
RoHS försäkran om överensstämmelse MKS 860 FS / 6057535 , 0.12MB , pdf
