Kabelränna MKS-Magic® 60 FS 3050 | 150 | 60 | 1 | nej | zink | Stål | sendzimirförzinkad

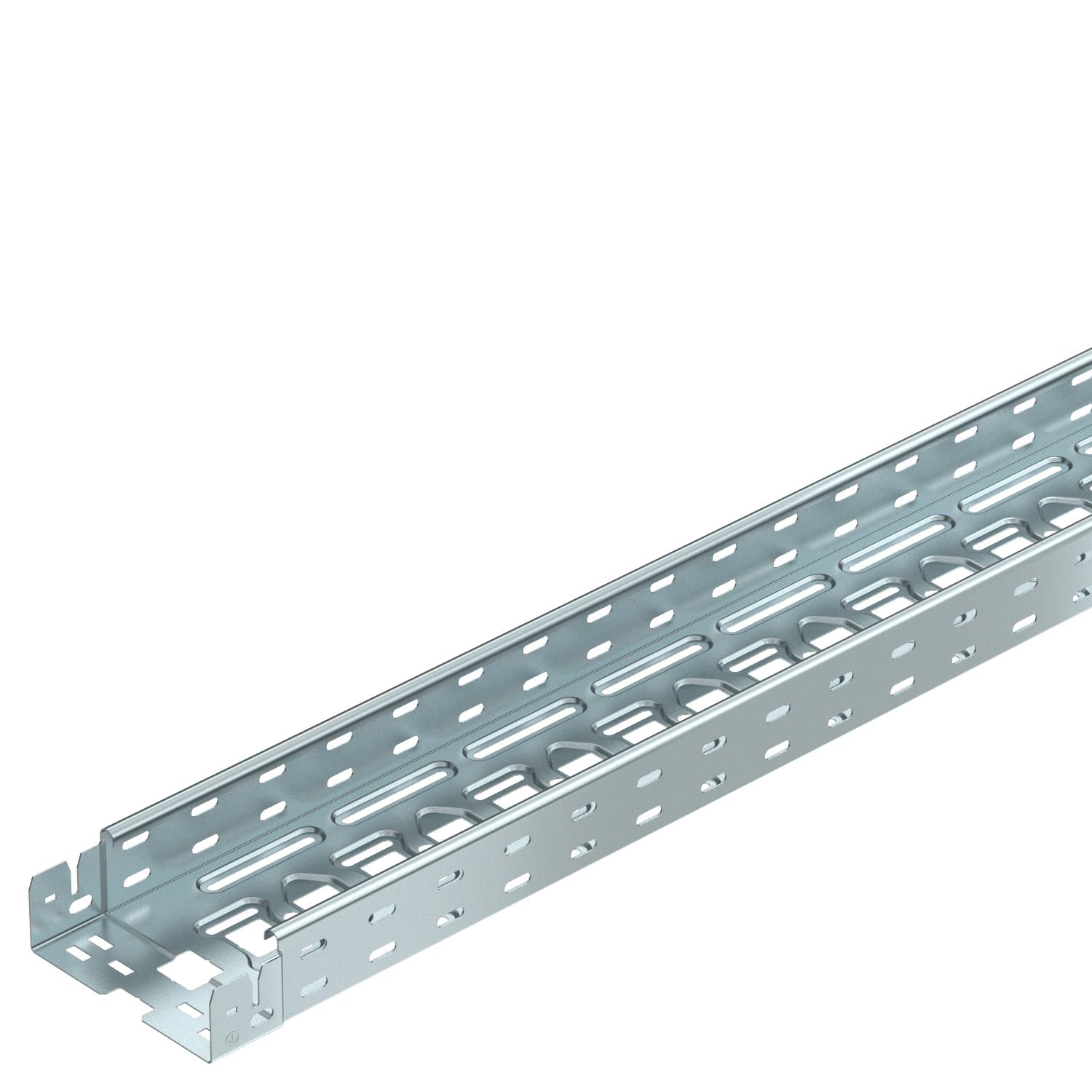

Kabelränna MKS-Magic® 60 FS

Art.nr. 6059002 | EAN 4012195829935 | E-Nr. 1131937

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti	nej

Färg	zink

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	150 mm
CO2-avtryck (GWP) från vagga till grind	5,3077 kg CO2e / 1 Meter
Dimension	60x150x3050
Färg	zink
Höjd	60 mm
Konsolavstånd 1,5 m	1,6 kN/m
Konsolavstånd 2,0 m	1,1 kN/m
Konsolavstånd 2,5 m	0,7 kN/m
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Mått B	150 mm

Mått L	30 mm
Mått x	46 mm
Mått y	112 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8A
Plåttjocklek	1 mm
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	88 cm²
Tvärsnitt	8800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelränna typ MKSM 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131936	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131937	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131938	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131939	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131940	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131941	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	sendzimirförzinkad	1131942	6059012	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvset Magic FS	KTSMV 615 FS	1132094	6068916	Styck	1 Styck
45° böj 60 FS	RB 45 615 FS	-----	6036102	Styck	1 Styck
90° böj 60 FS	RB 90 615 FS	-----	6036562	Styck	1 Styck
Böj med variabel vinkel 60 FS	RB W 615 FS	-----	6037102	Styck	1 Styck
T-stycke 60 FS	RAA 615 FS	-----	6042113	Styck	1 Styck
T-stycke 60 FS	RT 615 FS	-----	6038102	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 150 FS	1132148	6052150	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
Böj variabel Magic 60 FS	RBMV 615 FS	1131958	6040482	Styck	1 Styck
