Kabelränna MKS-Magic® 60 FT 3050 | 200 | 60 | 1 | nej | zink | Stål | varmförzinkad

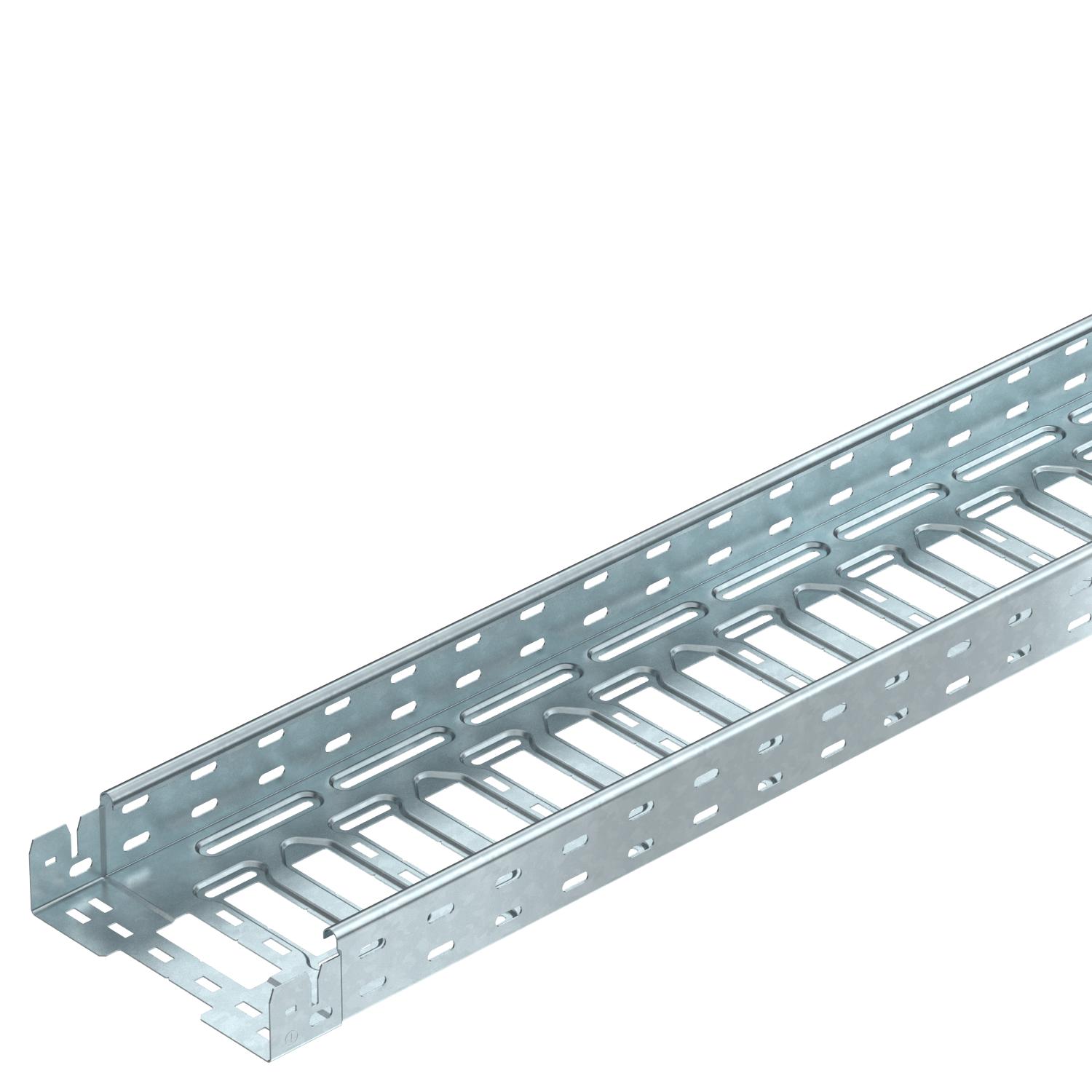

Kabelränna MKS-Magic® 60 FT

Art.nr. 6059022 | EAN 4012195830047 | E-Nr. 1132421

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti	nej

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Användning sprinkleranläggning	ja
Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	200 mm
CO2-avtryck (GWP) från vagga till grind	6,2139 kg CO2e / 1 Meter
Dimension	60x200x3050
Färg	zink
Höjd	60 mm
Konsolavstånd 1,5 m	1,5 kN/m
Konsolavstånd 2,0 m	1,1 kN/m
Konsolavstånd 2,5 m	0,7 kN/m
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB
Material	Stål

Mått B	200 mm
Mått L	80 mm
Mått x	96 mm
Mått y	162 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	1 mm
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	11800 mm²
Tvärsnitt	118 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Belastningsdiagram kabelränna typ MKSM 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132419	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132420	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132421	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132422	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132423	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132424	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132425	6059032	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvset Magic DD	KTSMV 620 DD	1131451	6068940	Styck	1 Styck
Lock med vridregel FT	DRL 200 FT	-----	6051367	m	3 m
45° böj 60 FT	RB 45 620 FT	-----	6036134	Styck	1 Styck
90° böj 60 FT	RB 90 620 FT	-----	6036594	Styck	1 Styck
Böj med variabel vinkel 60 FT	RB W 620 FT	-----	6037124	Styck	1 Styck
T-stycke 60 FT	RAA 620 FT	-----	6042215	Styck	1 Styck
T-stycke 60 FT	RT 620 FT	-----	6038134	Styck	1 Styck
Lock med vridregel (DD)	DRL 200 DD	1131378	6052709	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m
90° böj Magic 60 FT	RBM 90 620 FT	1131323	6041154	Styck	1 Styck
