Kabelränna SKS-Magic® 60 FT 3050 | 500 | 60 | 1,5 | nej | zink | Stål | varmförzinkad

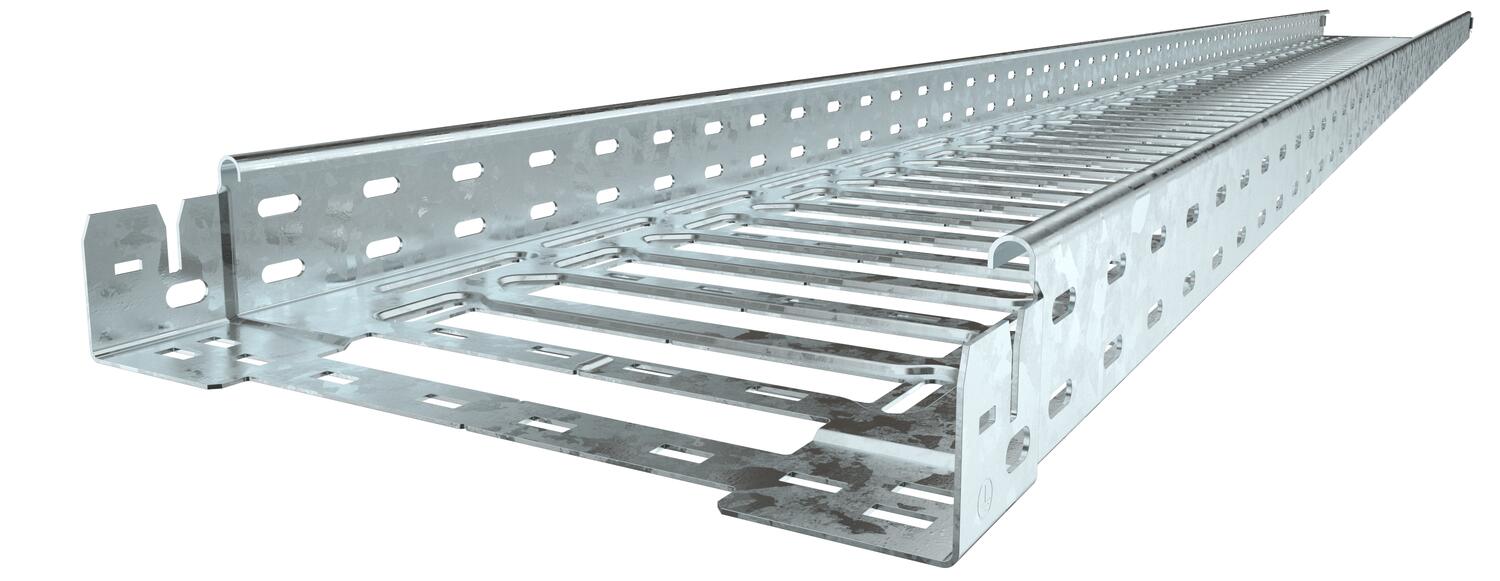

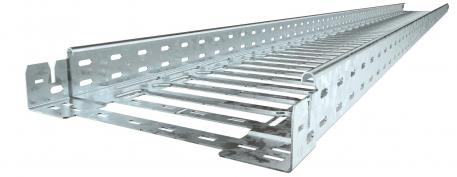

Kabelränna SKS-Magic® 60 FT

Art.nr. 6059483 | EAN 4012195832683 | E-Nr. 1132492

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.

Teknisk data

Teknisk data

Användning sprinkleranläggning	ja
Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	500 mm
CO₂-avtryck (GWP) från vagga till grind	16,1433 kg CO₂e / 1 Meter
Dimension	60x500x3050
Färg	zink
Höjd	60 mm
Konsolavstånd 1,5 m	2,6 kN/m
Konsolavstånd 2,0 m	1,8 kN/m
Konsolavstånd 2,5 m	1,2 kN/m
Konsolavstånd 3,0 m	0,8 kN/m
Längd	3050 mm
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB
Material	Stål

Mått B	500 mm
Mått L	380 mm
Mått x	396 mm
Mått y	462 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	1,5 mm
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	298 cm²
Tvärsnitt	29800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Belastningsdiagram kabelränna SKSM 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132482	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132484	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132486	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132488	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132490	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132492	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nej	zink	Stål	varmförzinkad	1132494	6059485	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvset Magic DD	KTSMV 650 DD	1131454	6068946	Styck	1 Styck
Lock med vridregel FT	DRL 500 FT	-----	6051448	m	3 m
45° böj 60 FT	RB 45 650 FT	-----	6036140	Styck	1 Styck
90° böj 60 FT	RB 90 650 FT	-----	6036600	Styck	1 Styck
Böj med variabel vinkel 60 FT	RB W 650 FT	-----	6037130	Styck	1 Styck
T-stycke 60 FT	RAA 650 FT	-----	6042221	Styck	1 Styck
T-stycke 60 FT	RT 650 FT	-----	6038140	Styck	1 Styck
Lock med vridregel (DD)	DRL 500 DD	1131381	6052718	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m
90° böj Magic 60 FT	RBM 90 650 FT	1131326	6041160	Styck	1 Styck
