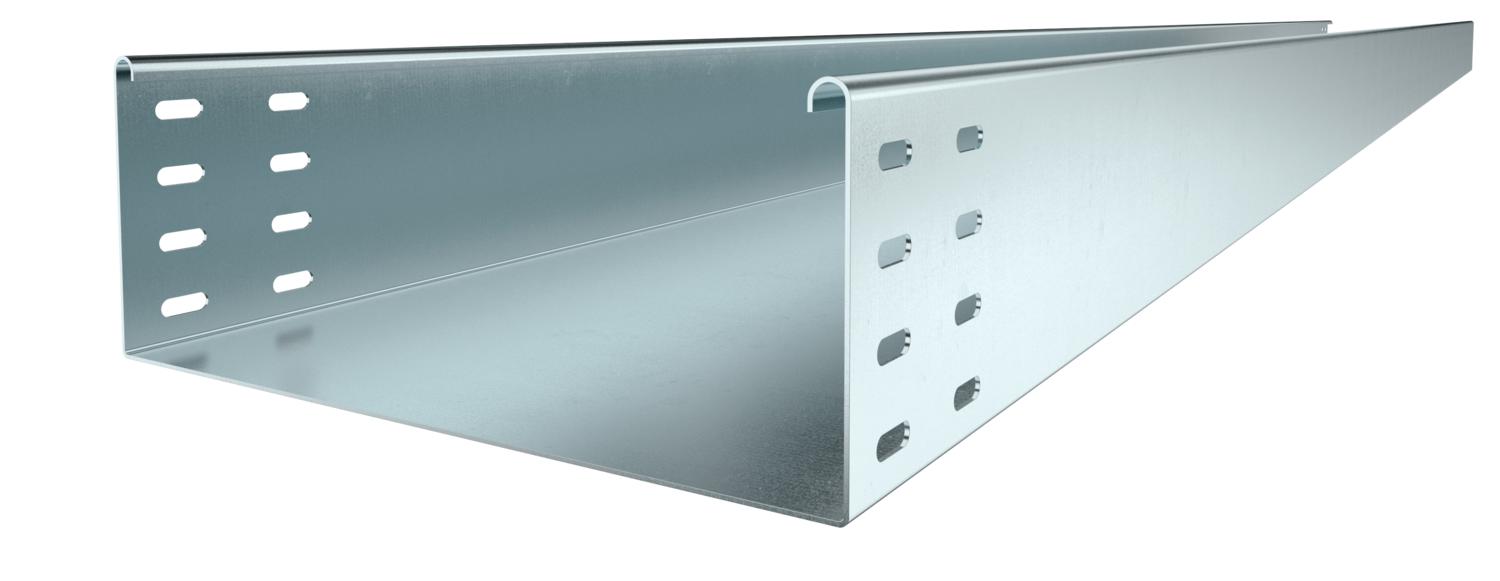

Kabelränna SKSU 110 FS
Art.nr. 6063454 | EAN 4012196395354
- Produktbeskrivning
-
ProduktbeskrivningTungt ohålat kabelrännsystem med 110 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kabelrännan är försedd med en förbindningsperforering på båda sidor.
Skarvförbindningar måste beställas separat.
-
- Teknisk data
-
Teknisk data

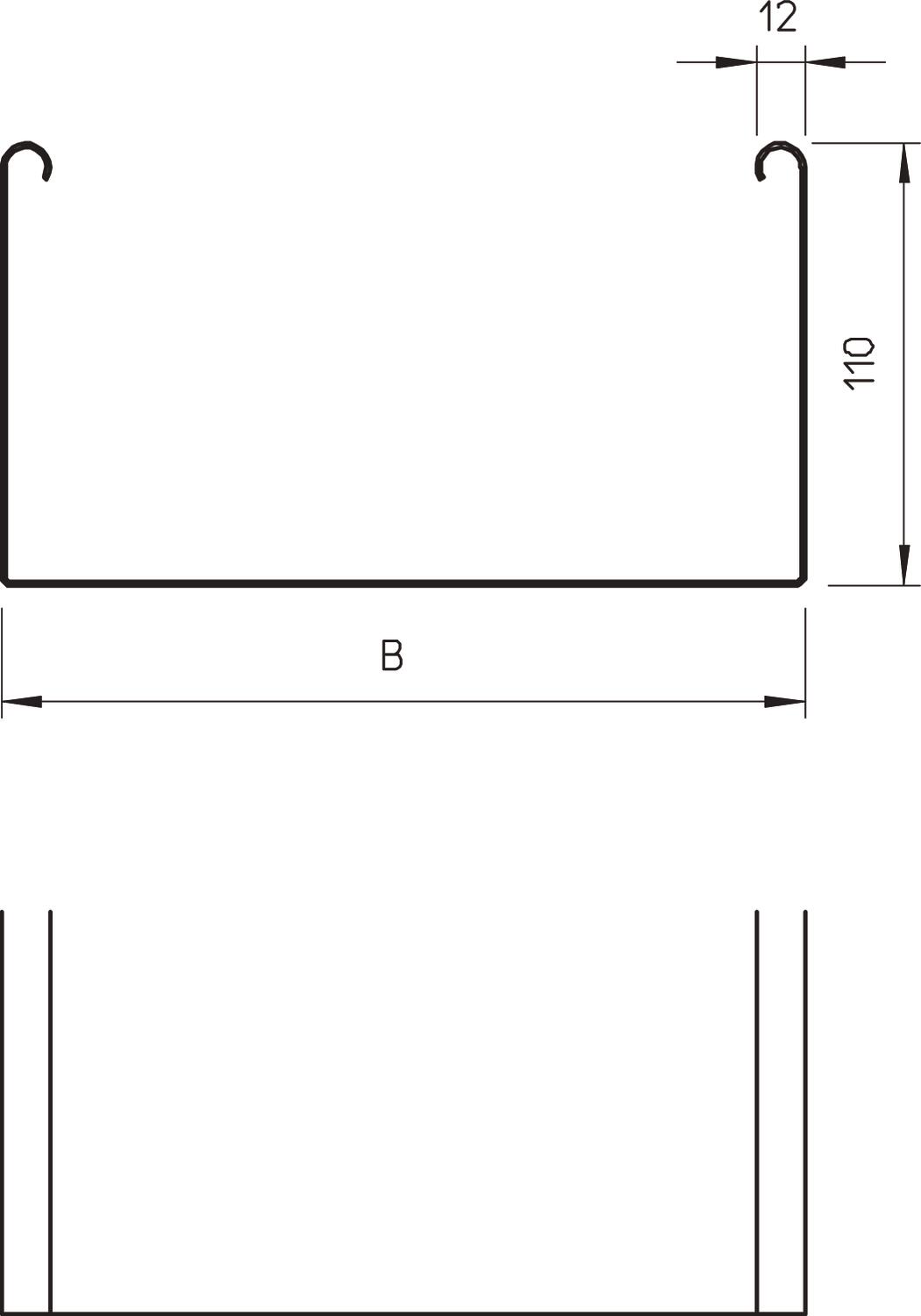

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 12 in Bredd 300 mm CO2-avtryck (GWP) från vagga till grind 14,4018 kg CO2e / 1 Meter Dimension 110x300x3000 Färg zink Höjd 110 mm Höjd 4 in Konsolavstånd 1,5 m 3 kN/m Konsolavstånd 2,0 m 2,4 kN/m Konsolavstånd 2,5 m 1,76 kN/m Konsolavstånd 3,0 m 1,2 kN/m Konsolavstånd 3,5 m 0,84 kN/m Konsolavstånd 4,0 m 0,8 kN/m Längd 10 ft Längd 3000 mm Material Stål Mått 110 x 300 Mått B 300 mm Med överdel nej Monteringshål i botten nej NATO-hålmönster nej Plåttjocklek 0,06 in Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning nej Tvärsnitt 32800 mm² Tvärsnitt 328 cm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data

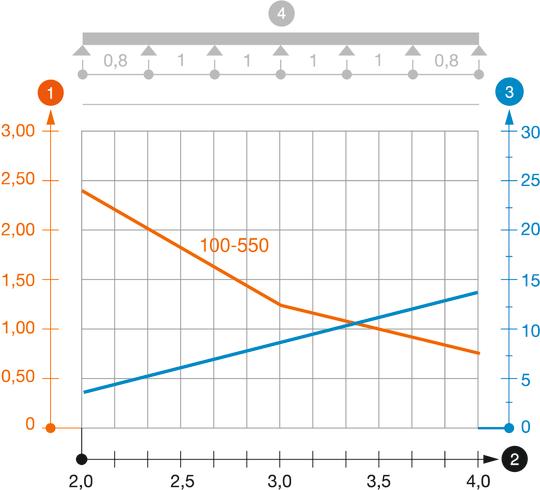

Belastningsdiagram kabelränna typ SKSU 110
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

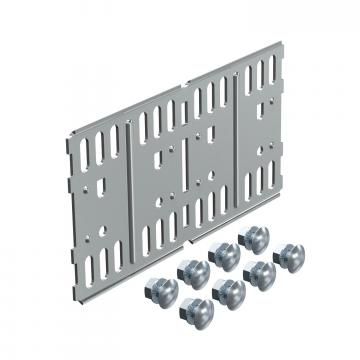

Längd- och vinkelförbindning 110 FS
RLVL 110 FS ----- 6067131 10 Styck

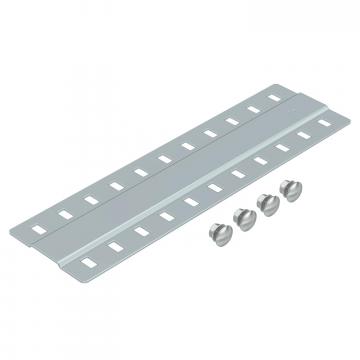

Skarvbeslag vfz (FS)
SSLB 300 FS ----- 7070217 20 Styck

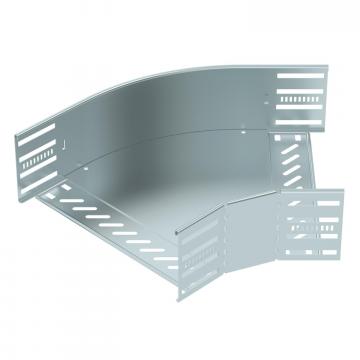

45° böj 110 FS
RB 45 130 FS ----- 6036304 1 Styck

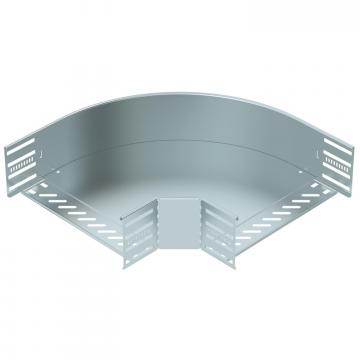

90° böj 110 FS
RB 90 130 FS ----- 6036806 1 Styck

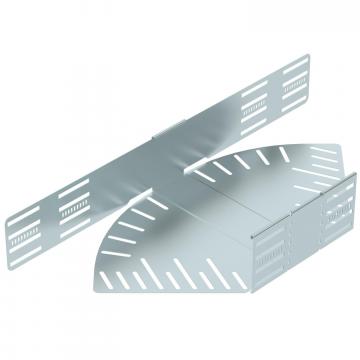

Böj med variabel vinkel 110 FS
RB W 130 FS ----- 6037306 1 Styck

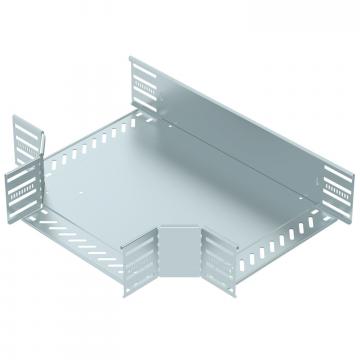

T-stycke 110 FS
RAA 130 FS ----- 6042157 1 Styck
T-stycke 110 FS
RT 130 FS ----- 6038306 1 Styck
Lock med vridregel vfz (FS)
DRL 300 FS 1132210 6052304 3 m
Mellanvägg 110 efz
TSG 110 FS 1131403 6062122 3 m - Ladda ner
-
Datablad SKSU 130 FS / 6063454 , 0.28MB , pdfEU-försäkran om överensstämmelse SKSU 130 FS / 6063454 , 0.12MB , pdfUK Förklaring av överensstämmelse SKSU 130 FS / 6063454 , 0.09MB , pdfREACH försäkran om överensstämmelse SKSU 130 FS / 6063454 , 0.12MB , pdfRoHS försäkran om överensstämmelse SKSU 130 FS / 6063454 , 0.13MB , pdfMiljöproduktdeklaration (EPD) SKSU 130 FS / 6063454 , 1.48MB , pdfMontage anvisningar Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontage anvisningar Montageanvisning för kabelrännsystem som skruvas fast , 9.41MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
