Kabelränna SKSU 60 FS
Art.nr. 6063238 | EAN 4012195060406
- Produktbeskrivning
-

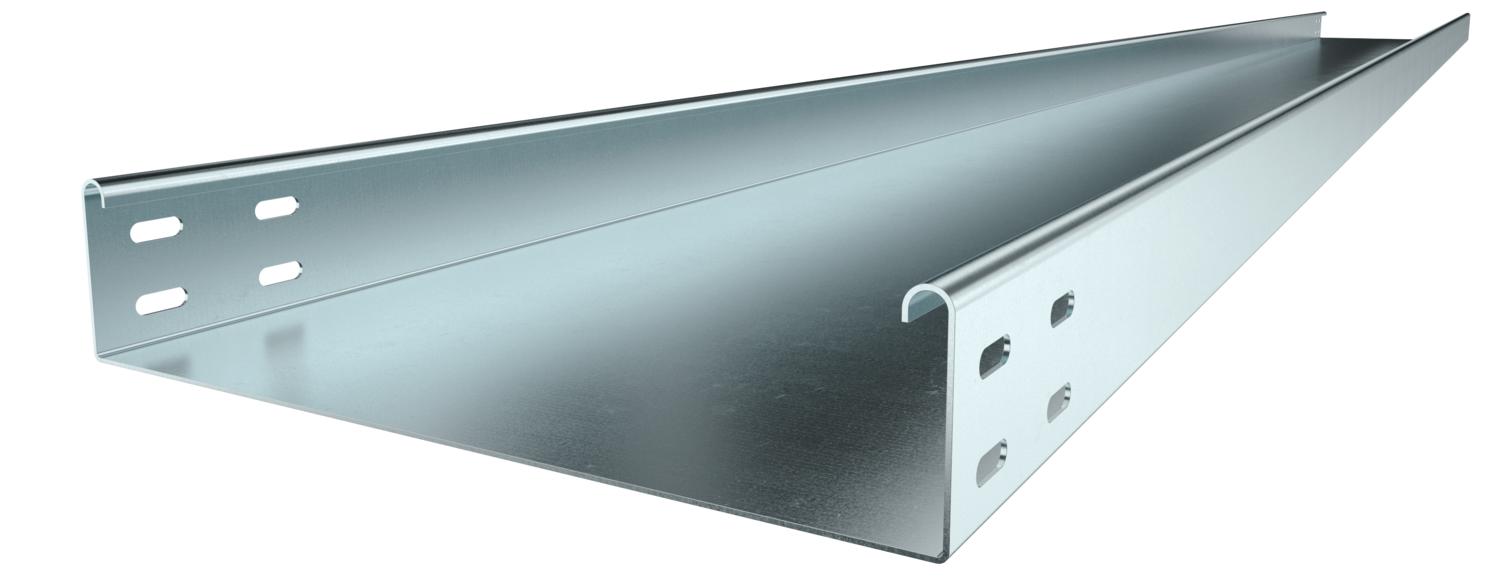

ProduktbeskrivningTungt ohålad kabelränna med 60 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data
Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 300 mm Bredd 12 in CO2-avtryck (GWP) från vagga till grind 11,79 kg CO2e / 1 Meter Dimension 60x300x3000 Färg zink Höjd 60 mm Höjd 2 in Konsolavstånd 1,5 m 2,6 kN/m Konsolavstånd 2,0 m 1,9 kN/m Konsolavstånd 2,5 m 1,1 kN/m Konsolavstånd 3,0 m 0,55 kN/m Längd 3000 mm Längd 10 ft Material Stål Mått 60 x 300 Mått B 300 mm Med överdel nej Monteringshål i botten nej NATO-hålmönster nej Plåttjocklek 1,5 mm Plåttjocklek 0,06 in Rostfritt stål, betat nej Sidohålning nej Tvärsnitt 178 cm² Tvärsnitt 17800 mm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data

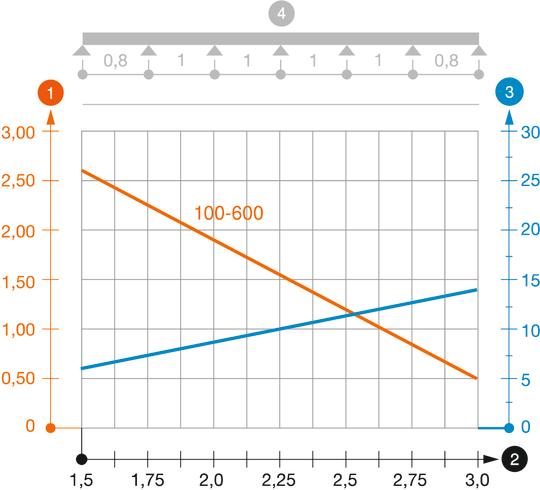

Belastningsdiagram kabelränna typ SKSU 60
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FS)
RLVK 60 FS 1132127 6067093 10 Styck
Skarvbeslag vfz (FS)
SSLB 300 FS ----- 7070217 20 Styck
45° böj 60 FS
RB 45 630 FS ----- 6036106 1 Styck
90° böj 60 FS
RB 90 630 FS ----- 6036566 1 Styck
Böj med variabel vinkel 60 FS
RB W 630 FS ----- 6037106 1 Styck
T-stycke 60 FS
RAA 630 FS ----- 6042117 1 Styck
T-stycke 60 FS
RT 630 FS ----- 6038106 1 Styck
Lock med vridregel vfz (FS)
DRL 300 FS 1132210 6052304 3 m
Mellanvägg 60 FS
TSG 60 FS 1132245 6062068 3 m - Ladda ner
-
