Kabelstege LCIS 110, 6 m C30 FT 6000 | 200 | 1,5 | nej

Kabelstege LCIS 110, 6 m C30 FT

Art.nr. 6209820 | EAN 4012196431632 | E-Nr. 1132495

Art.nr. / Typ

Längd	6000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Kabelstege med sidhöjd 110 mm och fastsvetsade C30-profilstegpinnar som är öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	200 mm
CO2-avtryck (GWP) från vagga till grind	9,0315 kg CO₂e / 1 Meter
Dimension	110x200x6000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	110 mm
Konsolavstånd 2,0 m	3 kN/m
Konsolavstånd 2,5 m	2 kN/m
Konsolavstånd 3,0 m	1,4 kN/m
Konsolavstånd 3,5 m	1,05 kN/m
Konsolavstånd 4,0 m	0,8 kN/m

Längd	6000 mm
Material	Stål
Mått B	200 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	18000 mm²
Tvärsnitt	180 cm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	varmförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LCIS 110

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nej	1132495	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nej	1132496	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nej	1132497	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	nej	1132498	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nej	1132499	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nej	1132500	6209828	m	6 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FT)	LVG 110 FT	1131469	6216548	Styck	10 Styck

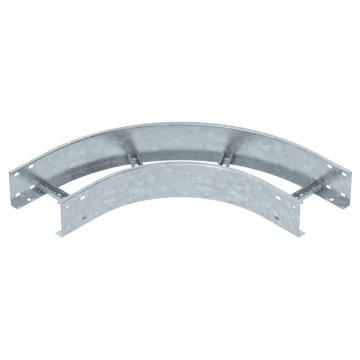

90° böj 110 FT	LB 90 1120 R3 FT	1131284	6225142	Styck	1 Styck
Multifunktionsförbindning FT	LMFV 1120 FT	-----	6225770	Styck	1 Styck
Lock med vridregel FT	DRL 200 FT	-----	6051367	m	3 m
Mellanvägg 85 (DD)	TSG 85 DD	1131409	6062331	m	3 m
Övergångsplåt FT	LAB 20 FT	-----	6220436	Styck	1 Styck
