Kabelstege LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | nej

Kabelstege LCIS 60, 3 m C30 FS

Art.nr. 6209618 | EAN 4012196487615 | E-Nr. 1132520

Art.nr. / Typ

Längd	3000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

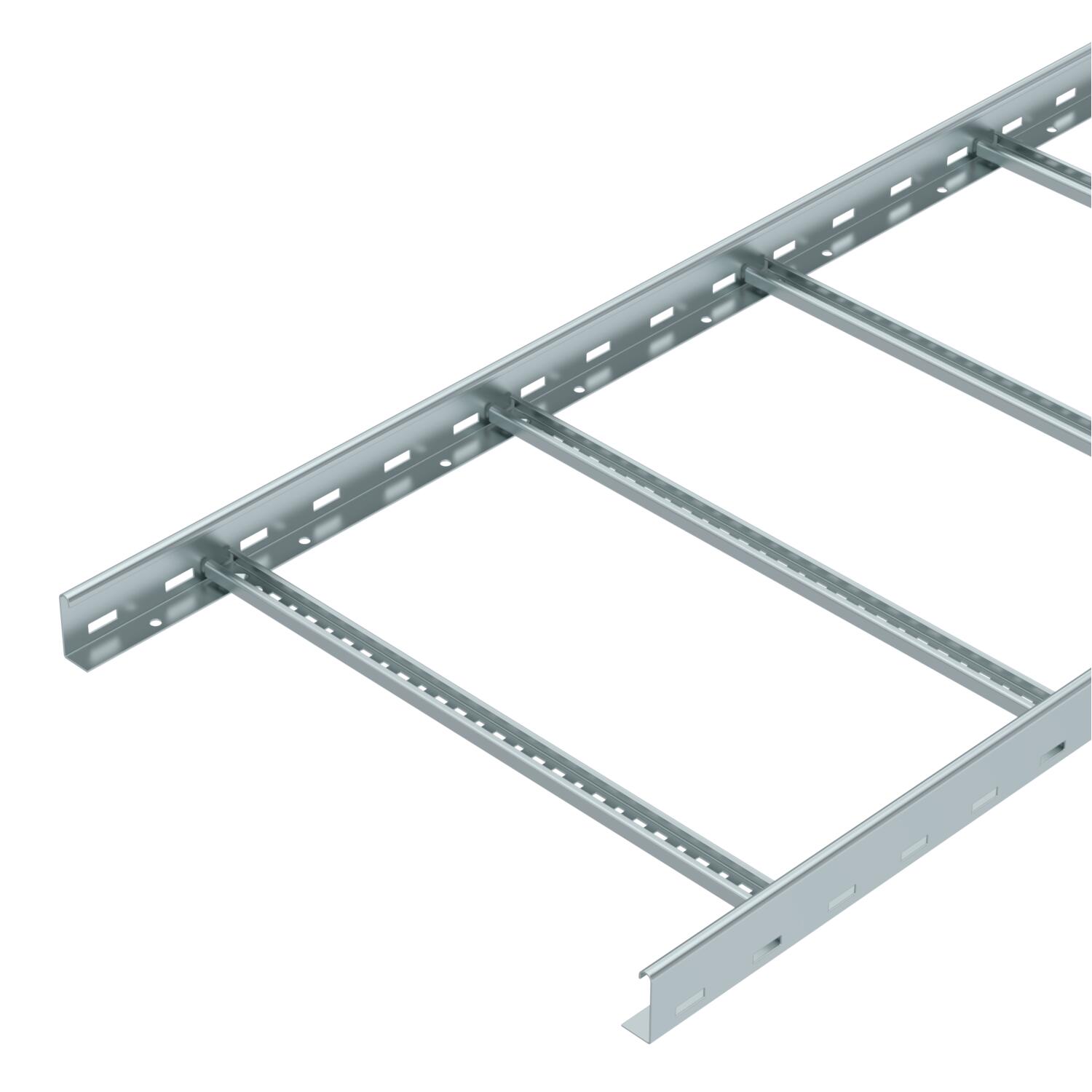

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen BS-H....
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	600 mm
CO2-avtryck (GWP) från vagga till grind	8,7106 kg CO2e / 1 Meter

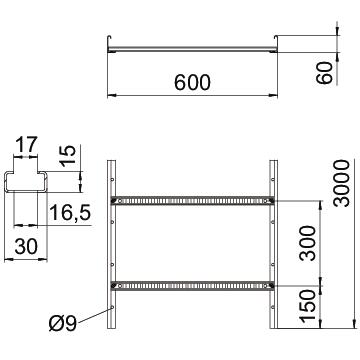

Dimension	60x600x3000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2 kN/m
Konsolavstånd 2,5 m	1,3 kN/m
Konsolavstånd 3,0 m	1 kN/m
Konsolavstånd 3,5 m	0,78 kN/m
Konsolavstånd 4,0 m	0,4 kN/m
Konsolavstånd 4,5 m	0,3 kN/m

Konsolavstånd 5,0 m	0,2 kN/m
Längd	3000 mm
Material	Stål
Mått B	600 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	240 cm²
Tvärsnitt	24000 mm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LCIS 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	nej	1132501	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	nej	1132505	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	nej	1132511	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	nej	1132516	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	nej	1132520	6209618	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Lock med vridregel vfz (FS)	DRL 600 FS	1132215	6052606	m	3 m
Skarv vfz (FS)	LVG 60 FS	1131470	6208840	Styck	10 Styck
Skarvstycke vinkel 60 FS	LWVG 60 FS	-----	6208895	Styck	10 Styck
Skarvstycke FS	LGVG 60 FS	-----	6208941	Styck	10 Styck
Multifunktionsanslutning FS	LMFV 660 FS	-----	6225718	Styck	1 Styck
90° böj 60 FS	LB 90 660 R3 FS	1131302	6225050	Styck	1 Styck
T-stycke 60 FS	LT 660 R3 FS	-----	6225218	Styck	1 Styck
T-stycke 60 FS	LAA 660 R3 FS	1131217	6225858	Styck	1 Styck
Länkböjelement 60 FS	LGBE 660 FS	-----	6225458	Styck	1 Styck
Ändstycke 60	SKH 60 OR	1131628	6222537	Par	40 Par
Anslutningsstycke vfz (FS)	LAS 60 FS	-----	6221351	Styck	10 Styck
Mellanvägg 45 vfz (FS)	TSG 45 FS	1132254	6062033	m	3 m
