Kabelstege LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | nej

Kabelstege LCIS 60, 3 m C30 FT

Art.nr. 6209727 | EAN 4012196431762 | E-Nr. 1132517

Art.nr. / Typ

Längd	3000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen BS-H....
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	500 mm
CO2-avtryck (GWP) från vagga till grind	8,0247 kg CO2e / 1 Meter
Dimension	60x500x3000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2 kN/m
Konsolavstånd 2,5 m	1,3 kN/m
Konsolavstånd 3,0 m	1 kN/m
Konsolavstånd 3,5 m	0,78 kN/m
Konsolavstånd 4,0 m	0,4 kN/m
Konsolavstånd 4,5 m	0,3 kN/m

Konsolavstånd 5,0 m	0,2 kN/m
Längd	3000 mm
Material	Stål
Mått B	500 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	200 cm²
Tvärsnitt	20000 mm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	varmförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LCIS 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nej	1132502	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nej	1132507	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nej	1132513	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nej	1132517	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nej	1132521	6209729	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FT)	LVG 60 FT	1131471	6208843	Styck	10 Styck

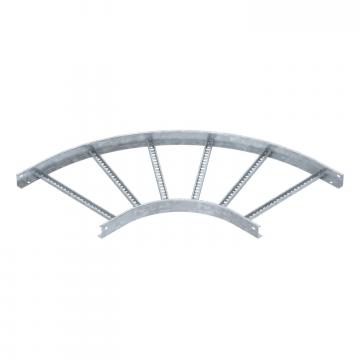

90° böj 60 FT	LB 90 650 R3 FT	1131301	6225068	Styck	1 Styck

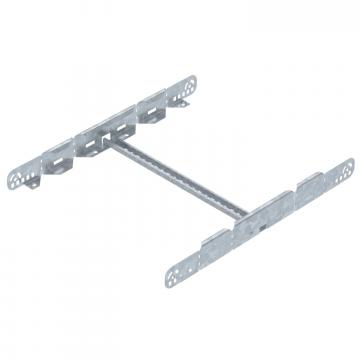

Multifunktionsförbindning FT	LMFV 650 FT	-----	6225736	Styck	1 Styck
Lock med vridregel FT	DRL 500 FT	-----	6051448	m	3 m
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
