Kabelstege LCIS 60, 6 m C30 FS 6000 | 200 | 1,5 | nej

Kabelstege LCIS 60, 6 m C30 FS

Art.nr. 6209630 | EAN 4012196432035 | E-Nr. 1132503

Art.nr. / Typ

Längd	6000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	200 mm
CO2-avtryck (GWP) från vagga till grind	6,3841 kg CO2e / 1 Meter
Dimension	60x200x6000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2 kN/m
Konsolavstånd 2,5 m	1,3 kN/m
Konsolavstånd 3,0 m	1 kN/m
Konsolavstånd 3,5 m	0,78 kN/m
Konsolavstånd 4,0 m	0,4 kN/m

Längd	6000 mm
Material	Stål
Mått B	200 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	8000 mm²
Tvärsnitt	80 cm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LCIS 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	nej	1132503	6209630	m	6 m

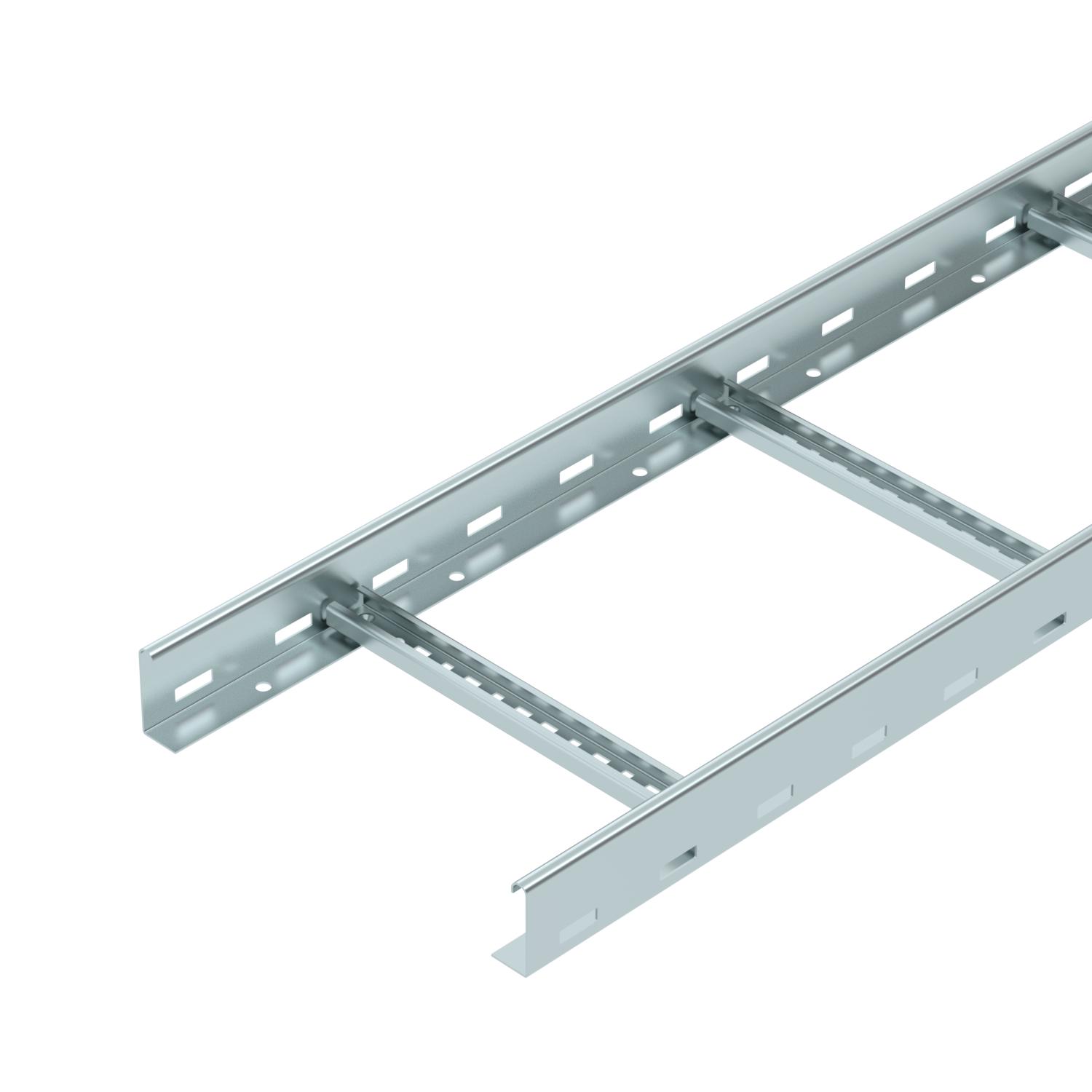

LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	nej	1132508	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	nej	1132514	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	nej	1132518	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	nej	1132522	6209638	m	6 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FS)	LVG 60 FS	1131470	6208840	Styck	10 Styck

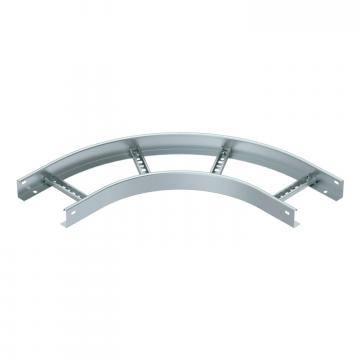

90° böj 60 FS	LB 90 620 R3 FS	1131294	6225042	Styck	1 Styck
Multifunktionsanslutning FS	LMFV 620 FS	-----	6225710	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 200 FS	1132159	6052207	m	3 m
Mellanvägg 45 vfz (FS)	TSG 45 FS	1132254	6062033	m	3 m
