Kabelstege LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | nej

Kabelstege LCIS 60, 6 m C30 FT

Art.nr. 6209643 | EAN 4012196431786 | E-Nr. 1132504

Art.nr. / Typ

Längd	6000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

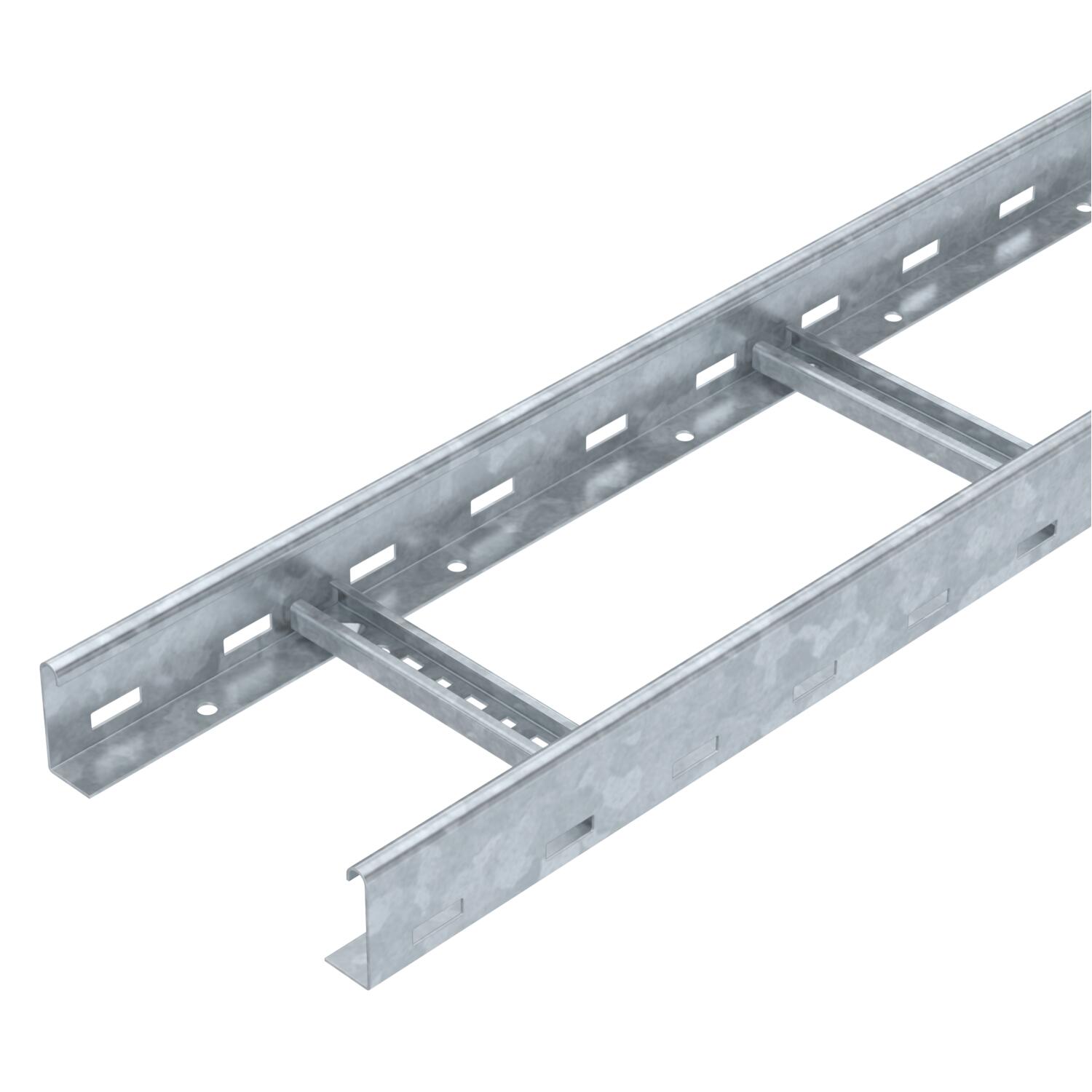

Kabelstege med sidhöjd 60 mm med svetsade C30 profilpinnar öppna uppåt. Inbockad sidogavel som förstärkning och som kantskydd. Fastsättning på konsolen sker med skarvbeslag typ LKS 40. Stegpinnens slitsmått är 16,5 mm, och den passande kabelhållaren är av typen 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	200 mm
CO2-avtryck (GWP) från vagga till grind	6,1553 kg CO2e / 1 Meter

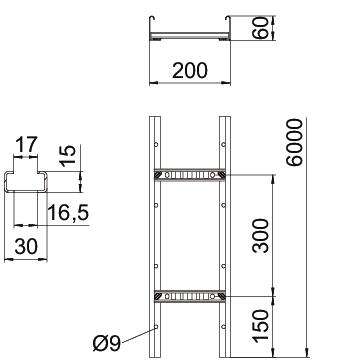

Dimension	60x200x6000
Färg	zink
Fastsättning stegpinnar	svetsad
Gaveltjocklek	1,5 mm
Höjd	60 mm
Konsolavstånd 1,5 m	3,3 kN/m
Konsolavstånd 2,0 m	2 kN/m
Konsolavstånd 2,5 m	1,3 kN/m
Konsolavstånd 3,0 m	1 kN/m
Konsolavstånd 3,5 m	0,78 kN/m
Konsolavstånd 4,0 m	0,4 kN/m
Konsolavstånd 4,5 m	0,3 kN/m

Konsolavstånd 5,0 m	0,2 kN/m
Längd	6000 mm
Material	Stål
Mått B	200 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	8000 mm²
Tvärsnitt	80 cm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	varmförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LCIS 60

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nej	1132504	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nej	1132510	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nej	1132515	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nej	1132519	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nej	1132523	6209651	m	6 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FT)	LVG 60 FT	1131471	6208843	Styck	10 Styck
90° böj 60 FT	LB 90 620 R3 FT	1131295	6225062	Styck	1 Styck
Multifunktionsförbindning FT	LMFV 620 FT	-----	6225730	Styck	1 Styck
Lock med vridregel FT	DRL 200 FT	-----	6051367	m	3 m
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
Övergångsplåt FT	LAB 20 FT	-----	6220436	Styck	1 Styck
