Kabelstege LG 110 6m FS 6000 | 300 | 1,5 | nej | Stål | sendzimirförzinkad

Kabelstege LG 110 6m FS

Art.nr. 6216445 | EAN 4012195065319 | E-Nr. 1132527

Art.nr. / Typ

Längd	6000 mm

Bredd

Gaveltjocklek	1,5 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

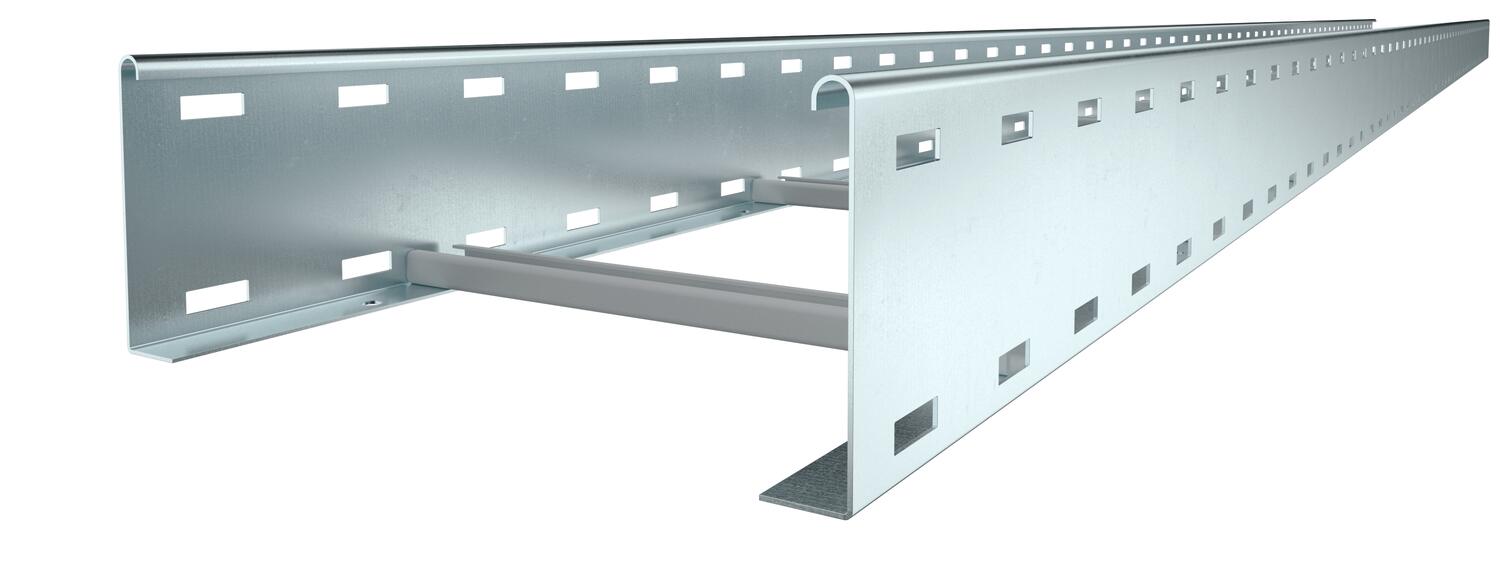

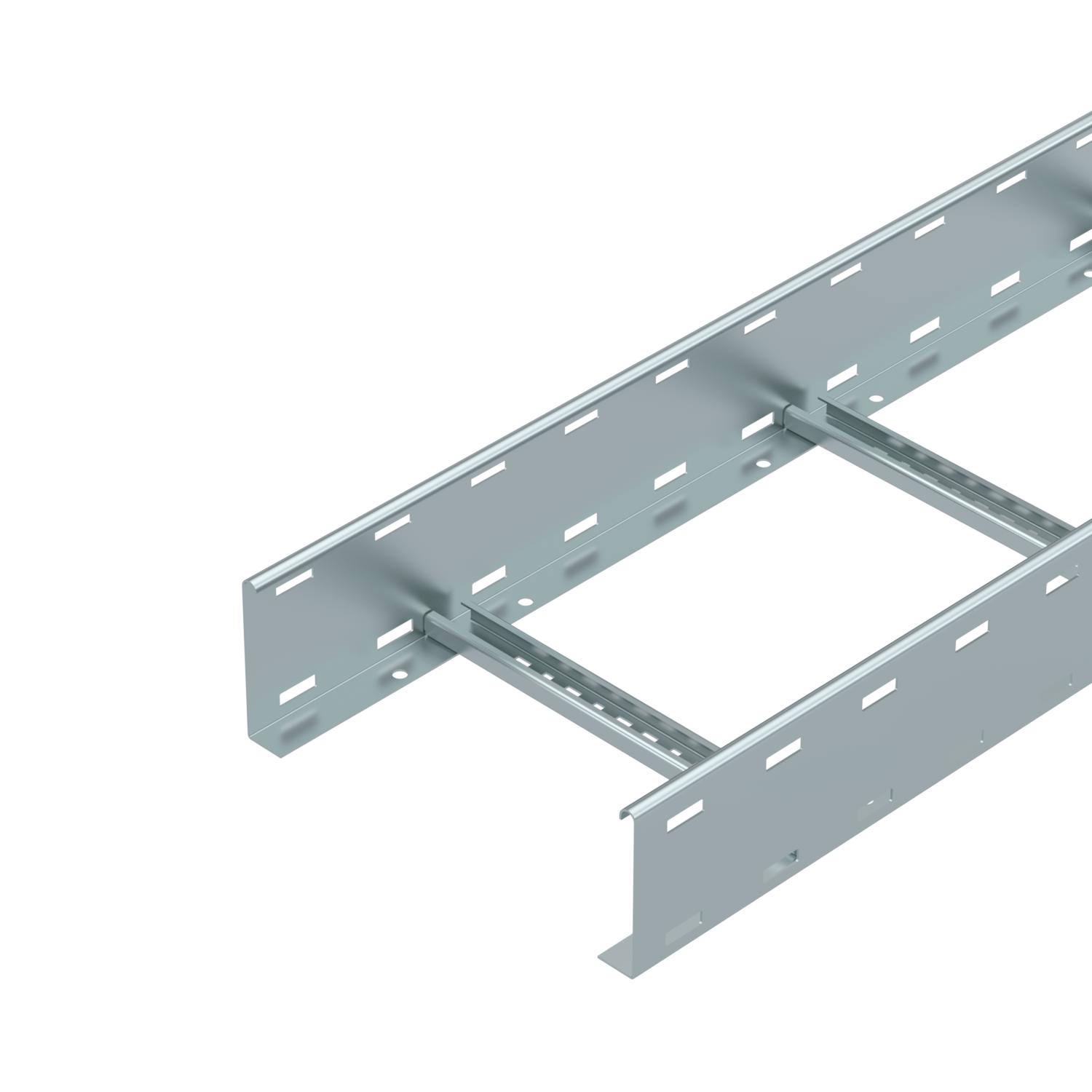

Kabelstege med hålad sidogavel och sidohöjd 110 mm med nitade C-profilstegpinnar som är öppna uppåt.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	300 mm
CO2-avtryck (GWP) från vagga till grind	9,8838 kg CO₂e / 1 Meter

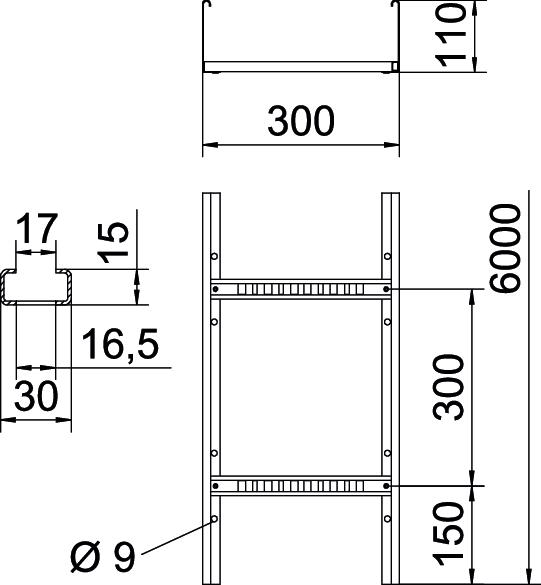

Dimension	110x300x6000
Färg	zink
Fastsättning stegpinnar	blindnitad
Gaveltjocklek	1,5 mm
Höjd	110 mm
Konsolavstånd 2,0 m	3,1 kN/m
Konsolavstånd 2,5 m	2 kN/m
Konsolavstånd 3,0 m	1,4 kN/m
Konsolavstånd 3,5 m	0,9 kN/m
Konsolavstånd 4,0 m	0,65 kN/m
Konsolavstånd 4,5 m	0,5 kN/m
Konsolavstånd 5,0 m	0,5 kN/m

Längd	6000 mm
Material	Stål
Mått	110x300x6000
Mått B	300 mm
Mellanrumsmått stegpinne	16,50
Rostfritt stål, betat	nej
Sidohålning	ja
Stegpinneavstånd	300 mm
Tvärsnitt	28300 mm²
Tvärsnitt	283 cm²
Utförande med brett spann	nej
Utförande sidogavel	flata profiler
Utförande stegpinnar	Hålad profil
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelstege typ LG 110 VS

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	nej	Stål	sendzimirförzinkad	1132527	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	nej	Stål	sendzimirförzinkad	1132531	6216448	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	nej	Stål	sendzimirförzinkad	1132536	6216454	m	6 m
