Kabelstege med Z-stegpinne, lätt
Art.nr. 7098036 | EAN 4012195707769
- Produktbeskrivning
-

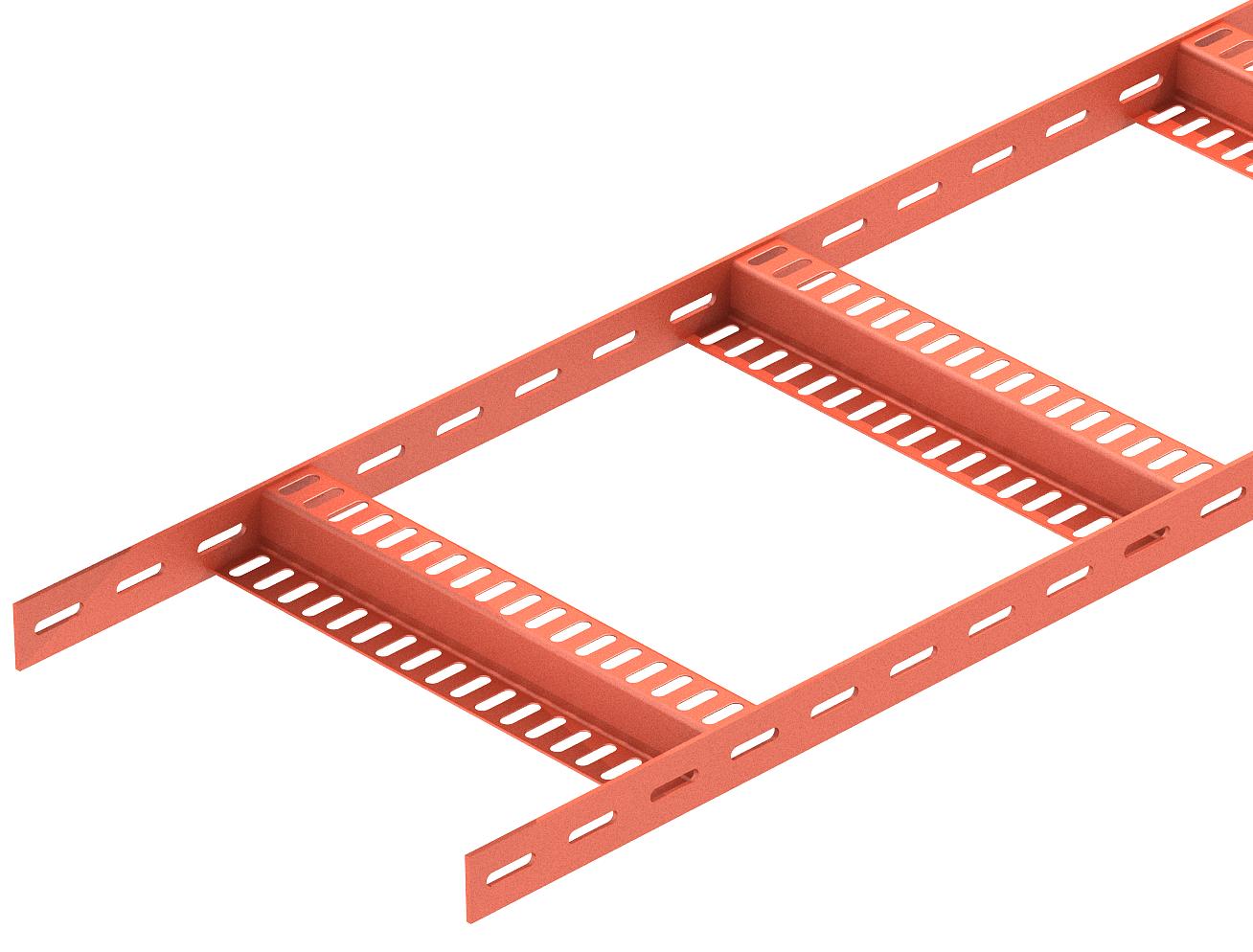

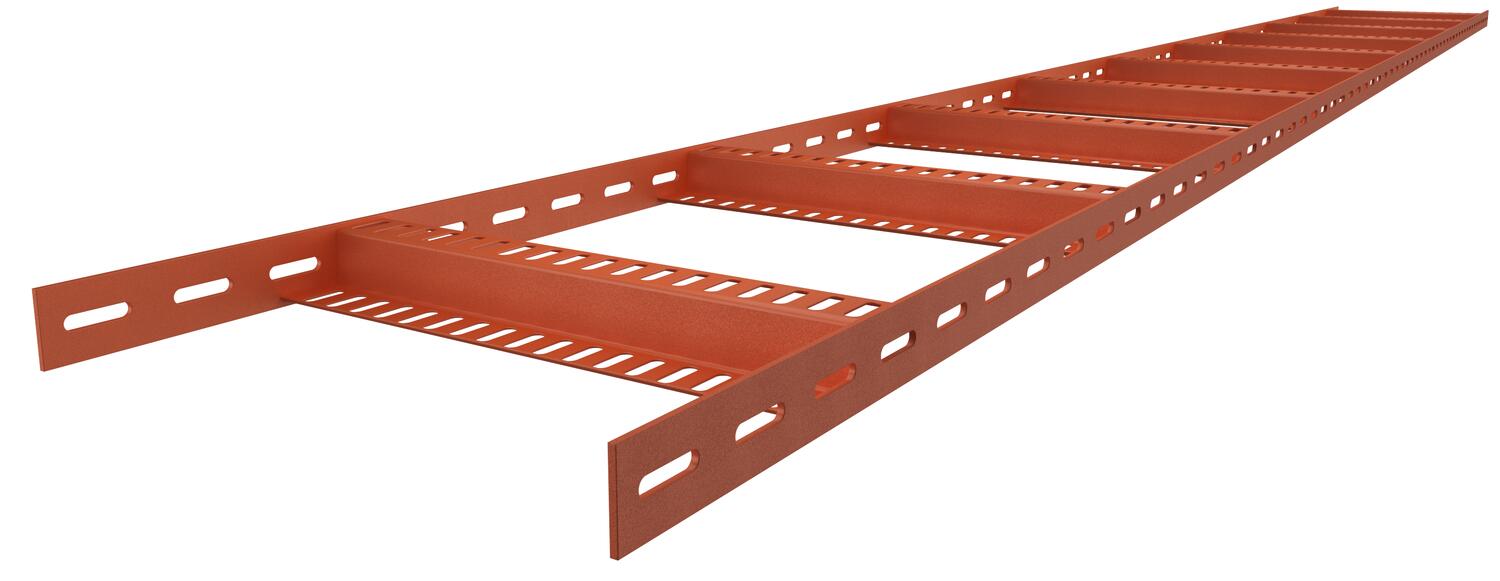

ProduktbeskrivningKabelstege i lätt utförande för fartyg, med hålad sidogavel med sidhöjd 35 mm med fastsvetsade, hålade Z-stegpinnar. Belastning kontrollerad enligt IEC med förbindning typ SLV. Svetsprimer typ SIGMA-WELD 199, finns även i vitt.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO2-avtryck (GWP) från vagga till grind 3,9481 kg CO₂e / 1 Meter Dimension 35x206x3000 Färg roströd Fastsättning stegpinnar svetsad Gaveltjocklek 3 mm Höjd 35 mm Konsolavstånd 1,5 m 1,5 kN/m Konsolavstånd 2,0 m 0,85 kN/m Konsolavstånd 2,5 m 0,35 kN/m Konsolavstånd 3,0 m 0,25 kN/m Längd 3000 mm Material Stål Mått 35x200 Mått B 206 mm Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta svetsgrundad Teknisk data
Belastningsdiagram kabelstege typ SLZ L
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
Belastningskurva vid testning
-
