Kabelstege med Z-stegpinne, lätt FT
Art.nr. 7098002 | EAN 4012195707646
- Produktbeskrivning
-

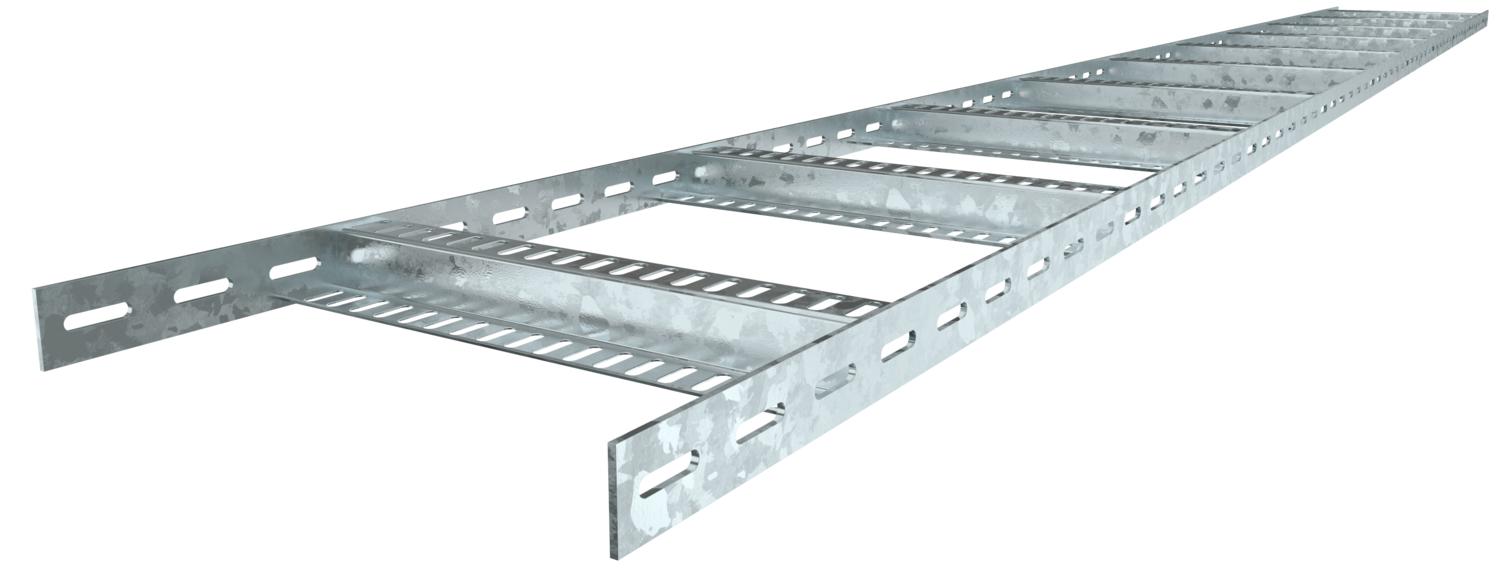

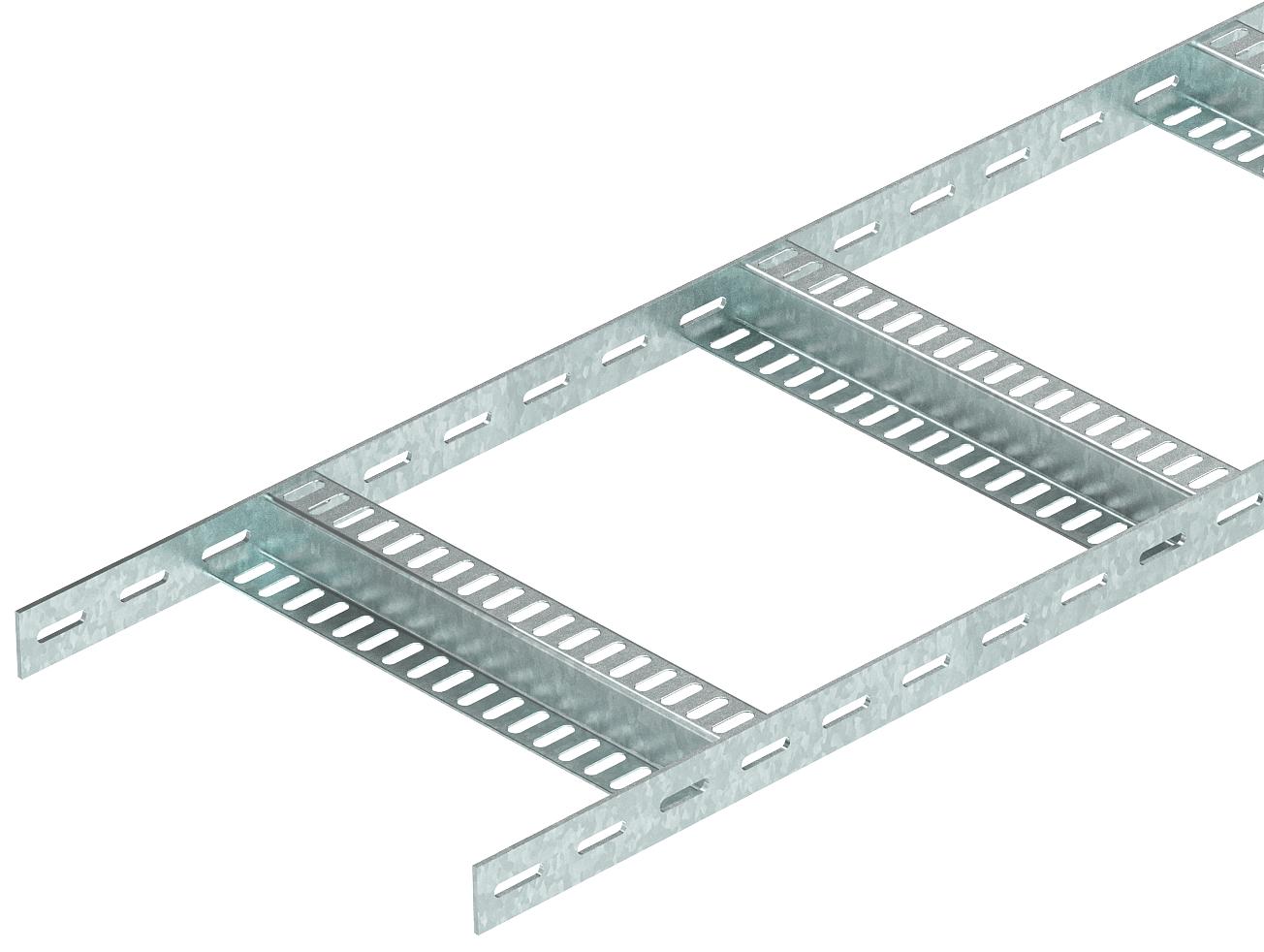

ProduktbeskrivningKabelstege i lätt utförande för fartyg, med hålad sidogavel med sidhöjd 35 mm med fastsvetsade, hålade Z-stegpinnar. Belastning kontrollerad enligt IEC med förbindning typ SLV.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 100 mm CO2-avtryck (GWP) från vagga till grind 4,0507 kg CO₂e / 1 Meter Dimension 35x106x3000 Färg zink Fastsättning stegpinnar svetsad Gaveltjocklek 3 mm Höjd 35 mm Konsolavstånd 1,5 m 1,5 kN/m Konsolavstånd 2,0 m 0,85 kN/m Konsolavstånd 2,5 m 0,35 kN/m Konsolavstånd 3,0 m 0,25 kN/m Längd 3000 mm Material Stål Mått 35x100 Mått B 106 mm Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data

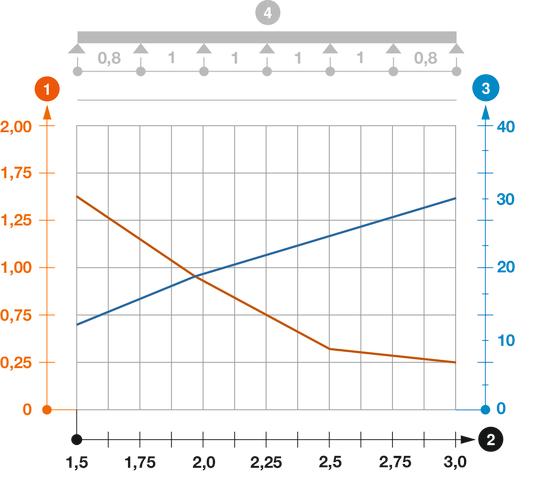

Belastningsdiagram kabelstege typ SLZ L
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
Belastningskurva vid testning
-
- Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse SLZ L 100 FT / 7098002 , 0.12MB , pdfPrestandadeklaration SLZ L 100 FT / 7098002 , 0.55MB , pdfPrestandadeklaration SLZ L 100 FT / 7098002 , 0.56MB , pdfREACH försäkran om överensstämmelse SLZ L 100 FT / 7098002 , 0.12MB , pdfRoHS försäkran om överensstämmelse SLZ L 100 FT / 7098002 , 0.13MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
