Kanalenhet för GES4, höjd 60-110 mm 2400 | 400 | 60 | 110 | 3

Kanalenhet för GES4, höjd 60-110 mm

Art.nr. 7424602 | EAN 4012195244684 | E-Nr. 1181011

Art.nr. / Typ

Längd	2400 mm

Bredd

Kanalhöjd min.	60 mm

Kanalhöjd max.	110 mm

Täckram	3

Produktbeskrivning

Produktbeskrivning

Monteringsfärdig kanalenhet med 3 eller 6 apparatmonteringslock för ledningsdragning och för montering av enheter i storlek 4, bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler) och kanallock med försluten monteringsöppning (blind). Bottenplåt med hållare för självkontakterande installation av mellanväggar. I leveransen ingår 6 höjdjusterbara fästvinklar, 6 golvbeläggningsankare och locktätningar (3 st. för kanalbredd 300) eller höjdjusterbara lockkonsoler: 3 st. för kanalbredd 400 och 6 st. för kanalbredd 500 och 600. Kanallocken är fastskruvade vid leveransen.

Teknisk data

Teknisk data

Antal instickbara skiljeväggar	2
Antal ledningsdragningar	3 St.
Antal möjliga inbyggnadsenheter	3
Avsedd för expansionsfogar	nej
Avtagbar överdel	ja
Bottenplatta	ja
Bredd	400 mm
Dimension	2400x400x60
Frånkopplingsbar	nej
Höjdjusteringsintervall max.	110 mm
Höjdjusteringsintervall min.	60 mm
Kanalhöjd max.	110 mm
Kanalhöjd min.	60 mm
Längd	2400 mm
Lockfastsättning med snäppfunktion	nej
Material	Stål

Materialtjocklek lock	4
Med anslutningsöppning	ja
Med överhäng	ja
Med potentialutjämning	nej
Med skiljevägg	nej
Mellanväggsfastsättning	sätta in
Minimihöjd på underlagsgolvet	60
Möjlighet till insättning av tätning	ja
Monteringsöppning	för apparatinsats
Monteringsöppning	kvadratisk
Monteringsöppning för golvtank	nej
Nominell dimension för apparater	4
Skydd till monteringsöppning	ja
Täckram	3
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Längd	Bredd	Kanalhöjd min.	Kanalhöjd max.	Täckram	E-Nr.	Art.nr.	Mängd	Minsta förpackning
OKA-W3006050D4	2400 mm	300 mm	60 mm	110 mm	3	1181010	7424600	m	2,4 m
OKA-W4006050D4	2400 mm	400 mm	60 mm	110 mm	3	1181011	7424602	m	2,4 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

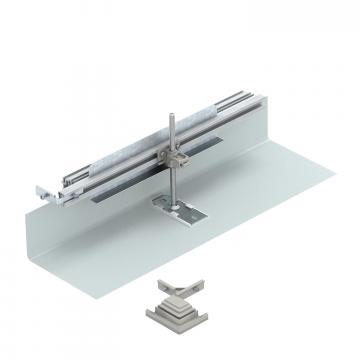

Byggsats för vinkelavgrening till vänster, höjd 40-150 mm	OKA-G40040150FBL	1181084	7423954	Styck	1 Styck

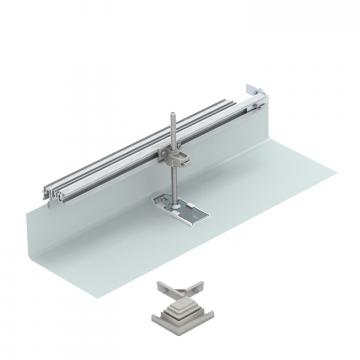

Byggsats för vinkelavgrening till höger, höjd 40-150 mm	OKA-G40040150FBR	1181079	7423974	Styck	1 Styck
Kanaländstycke, höjd 40-150 mm	OKA-G40040150ES	1181073	7424284	Styck	1 Styck
Byggsats för kanalförgrening T och kors	OKA FB2 TX	1181076	7424821	Styck	1 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Mellanvägg, kanalhöjd 50 mm	OKA2 TW 50	1181066	7401992	m	2,4 m
Mellanvägg, kanalhöjd 100 mm	OKA2 TW 100	1181060	7401960	m	2,4 m
Mellanvägg, kanalhöjd 40 mm	OKA2 TW 40	1181065	7401988	m	2,4 m
Mellanvägg, kanalhöjd 60 mm	OKA2 TW 60	1181067	7401996	m	2,4 m
Mellanvägg, kanalhöjd 70 mm	OKA2 TW 70	1181068	7402000	m	2,4 m
Mellanvägg, kanalhöjd 80 mm	OKA2 TW 80	1181069	7402004	m	2,4 m
Mellanvägg, kanalhöjd 90 mm	OKA2 TW 90	1181070	7402008	m	2,4 m
Suglyft, 300 N	WZ 1029	1181119	7408634	Styck	1 Styck
