Kombiavledare 1-polig NPE N/PE | 255 | IP20

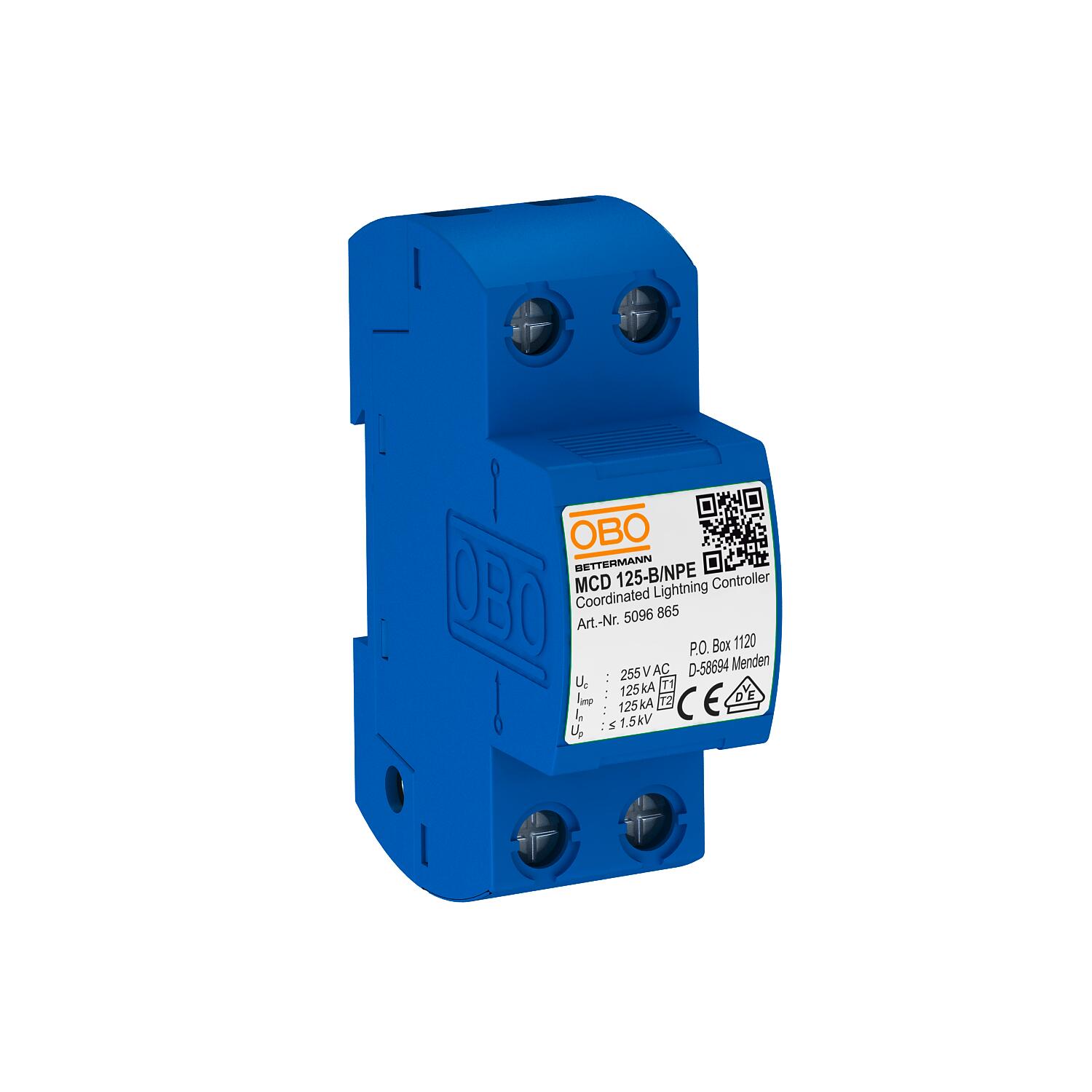

Kombiavledare 1-polig NPE

Art.nr. 5096865 | EAN 4012195541394

Art.nr. / Typ	5096865 / MCD 125-B NPE

Polutförande	N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare av typ 1+2 N-PE för användning i TN-S- och TT-nät.

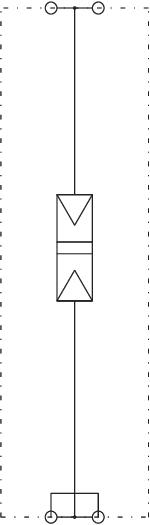

MCD 125-B/NPE: Koordinerad N-PE gnistgap typ 1+2 enligt EN 61643-11. För gränssnitt 0 till 2 (LPZ) enligt konceptet för åskskyddszoner enligt SS-EN 62305 eller VDE 0185-305.

• Avspärrningskapacitet 125 kA (10/350 µs)
• Inklusive plugglock för identifiering av anslutningarna
• Skyddsnivå < 1,5 kV, möjliggör enhetsskydd
• Inkapslat, icke-utblåsande gnistgap

Användning: Industrianläggningar och byggnader med externt åskskydd av klass I till IV.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	125 kA
Blixtstötström (10/350 µs)	125 kA
Blixtstötström (10/350) [totalt]	125 kA

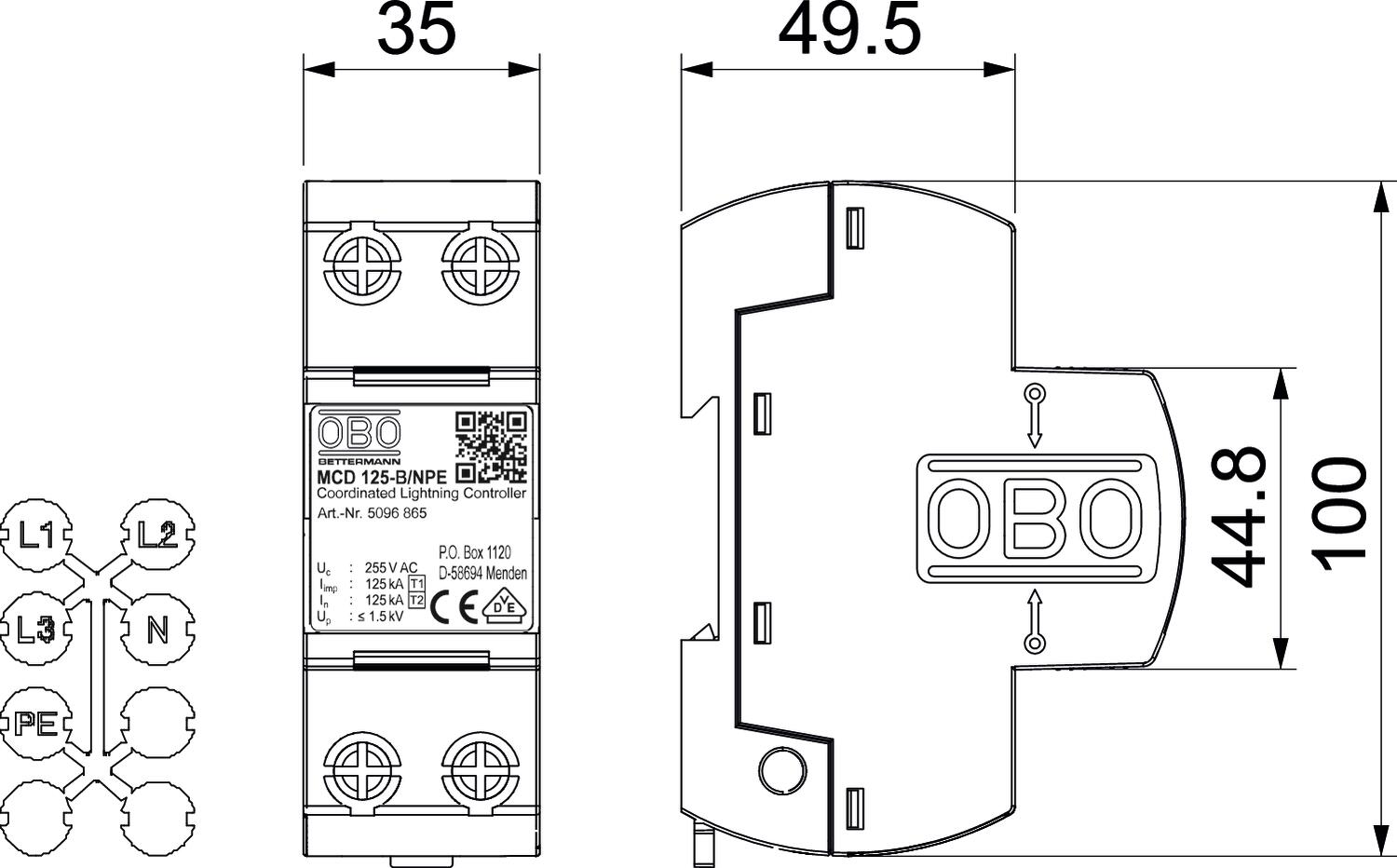

Bredd	35 mm
CO2-avtryck (GWP) från vagga till grind	2,4972 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	85 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Godkännande	VDE
Höjd	69 mm
Kapslingsklasser	IP20
Längd	100 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	50 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	10 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max. kontinuerlig spänning AC	255 V
Maximal driftspänning (N-PE)	255 V
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration DC	nej

Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	125 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	125 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	125 A
Polantal	1
Polutförande	N/PE
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<100 ns
Signalering på enheten	inga
SPD enligt SS-EN 61643-1	klass I+II
Temperaturanvändningsområde max.	85 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	1-polig; 255V
