Kombiavledare 3-polig + NPE med funktionsindikering 3+N/PE | 255 | IP20

Kombiavledare 3-polig + NPE med funktionsindikering

Art.nr. 5096836 | EAN 4012195288299 | E-Nr. 5273725

Art.nr. / Typ	5096836 / MCD 50-B 3+1-OS

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Tillbaka till översikten

Produktbeskrivning

Produktbeskrivning

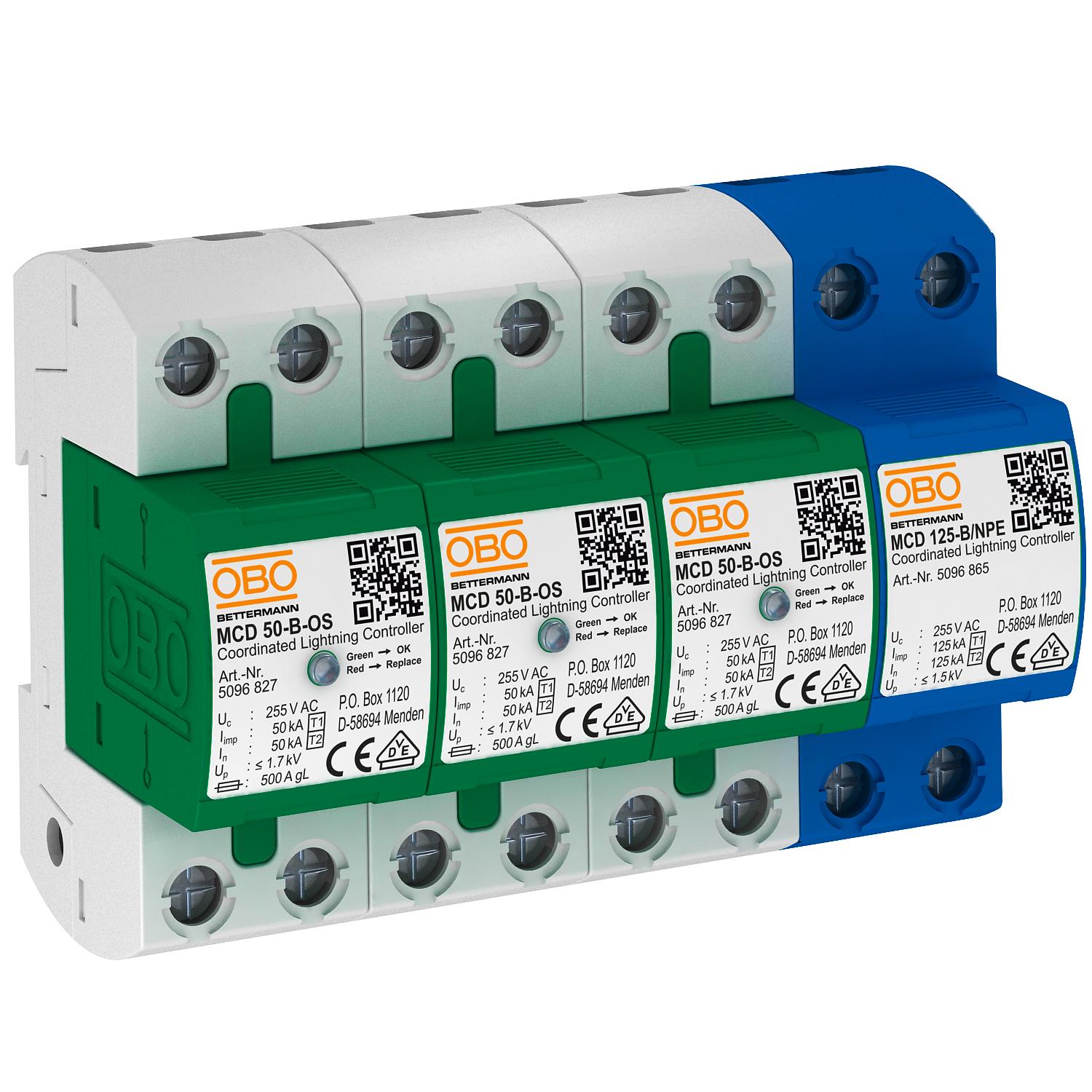

Kombiskydd typ 1+2, 4-polig, med optisk funktionsindikering för användning i TN-S- och TT-nät.

Helt förmonterad och klar för anslutning bestående av:
3 x MCD 50-B-OS: Koordinerad åskströmsavledare typ 1+2 EN 61643-11.

1 x MCD 125-B/NPE: Koordinerad N-PE gnistgap typ 1+2 EN 61643-11 för användning i TN-S och TT system.

Gränssnitt 0 till 2 (LPZ) enligt konceptet åskskyddszon enligt IEC 62305 eller VDE 0185-305.

• Åskskyddspotentialutjämning enligt VDE 0185-305 (IEC 62305)
• Blixtströmsledningskapacitet 50 kA (10/350) per pol och upp till 125 kA (10/350) totalt
• Skyddsnivå <1,7 kV, möjliggör enhetsskydd
• Kortslutningsstyrka 10 kA, säkerhetsavledare upp till 500 A gL/gG
• Strömförbrukning < 26 mW/pol
• Inkapslat, icke-utblåsande gnistgap

Användning: Industrianläggningar och byggnader med externt åskskydd av klass I till IV.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	125 kA
Blixtstötström (10/350 µs)	50 kA
Blixtstötström (10/350) [totalt]	125 kA

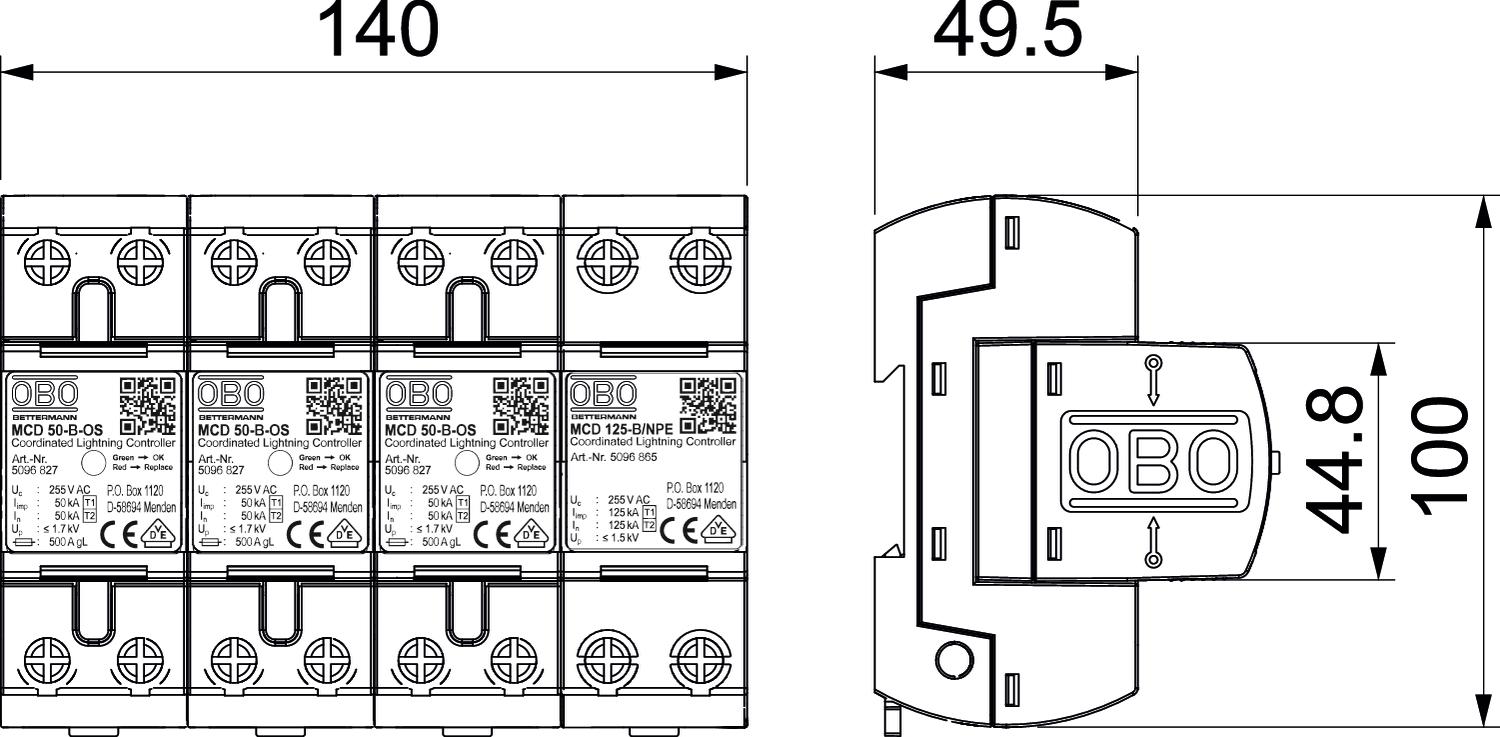

Bredd	140 mm
CO2-avtryck (GWP) från vagga till grind	8,7853 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	85 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Godkännande	VDE
Höjd	69 mm
Kapslingsklasser	IP20
Kortslutningssäkerhet	10 kA
Kortslutningssäkerhet vid max. försäkring på nätsidan	10 kA
Längd	100 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	50 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	10 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max. försäkring på nätsidan	500
Max. kontinuerlig spänning (L-N)	255 V
Max. kontinuerlig spänning AC	255 V
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	500 A

Monteringstyp	DIN-skena 35 mm
Nättyp	TN-S, TT
Nätverkskonfiguration DC	nej
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	50 kA
Nominell avledningsstötström (8/20 µs) [L-N]	50 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	125 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	125 A
Polantal	1
Polutförande	3+N/PE
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<100 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,7
SPD enligt SS-EN 61643-1	klass I+II
Utblåsande	nej
Utförande	3+1-polig
