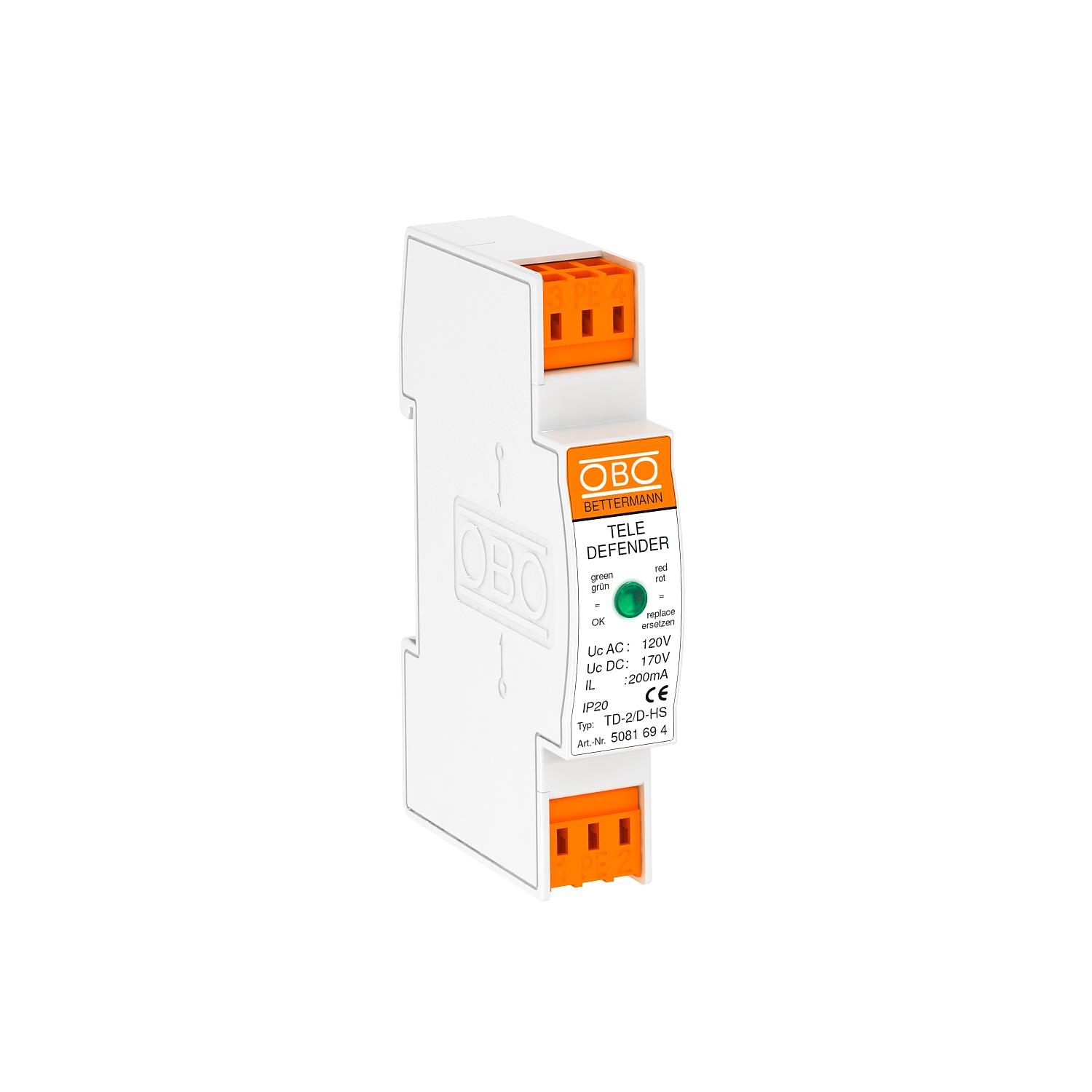

Kombiavledare för ISDN- och DSL-system

Art.nr. 5081694 | EAN 4012196087723 | E-Nr. 5271778

Art.nr. / Typ	5081694 / TD-2/D-HS

Antal poler	2

Max. kontinuerlig spänning AC	120 V

Max. kontinuerlig spänning DC	170 V

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

Dataledningsskydd för teleanläggningar

• låg skyddsnivå vid hög strömbelastning
• skruvlös respektive jackbara klämmor
• brandbreddsoptimerat för säker överföring
• snabb montering på DIN-skena för en teleledning
• optisk funktionsindikering

Användning: DSL-system, ISDN eller analog telekommunikation

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	2,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	2
CO2-avtryck (GWP) från vagga till grind	0,2096 kg CO2e / 1 Styck
Delningsenhet TE (17,5 mm)	1
Dimension	170V
Explosionssäkert utförande	nej
Färg	vit
Fjärrkontakt	nej
Gränsfrekvens	75 MHz
Impulsström	2,5 kA
Infogningsdämpning (insertion loss)	≤3 dB
Inkopplingssystem	Klämma
Isolationsmotstånd	>1 MΩ
Jordning via:	Anslutningskabel
Kapacitans (ledare-jord)	<50 pF
Kapacitans (ledare-ledare)	<50 pF
Kapslingsklasser	IP20

Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Material	Plast
Max. kontinuerlig spänning AC	120 V
Max. kontinuerlig spänning DC	170 V
Nominell belastningsström AC	0,14 A
Nominell belastningsström DC	0,2 A
Övervakning	nej
Seriemotstånd per ledare	9 Ω ± 10 %
Signalering på enheten	optisk
Skärm anslutning	nej
Skärmning	direkt
Spänningsskyddsnivå ledare–jord	<650 V
Spänningsskyddsnivå ledare–ledare	<300 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C2: 18 kV / 9 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 18 kV / 9 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 5 kA
Total avledningsstötström (8/20)	10 kA
