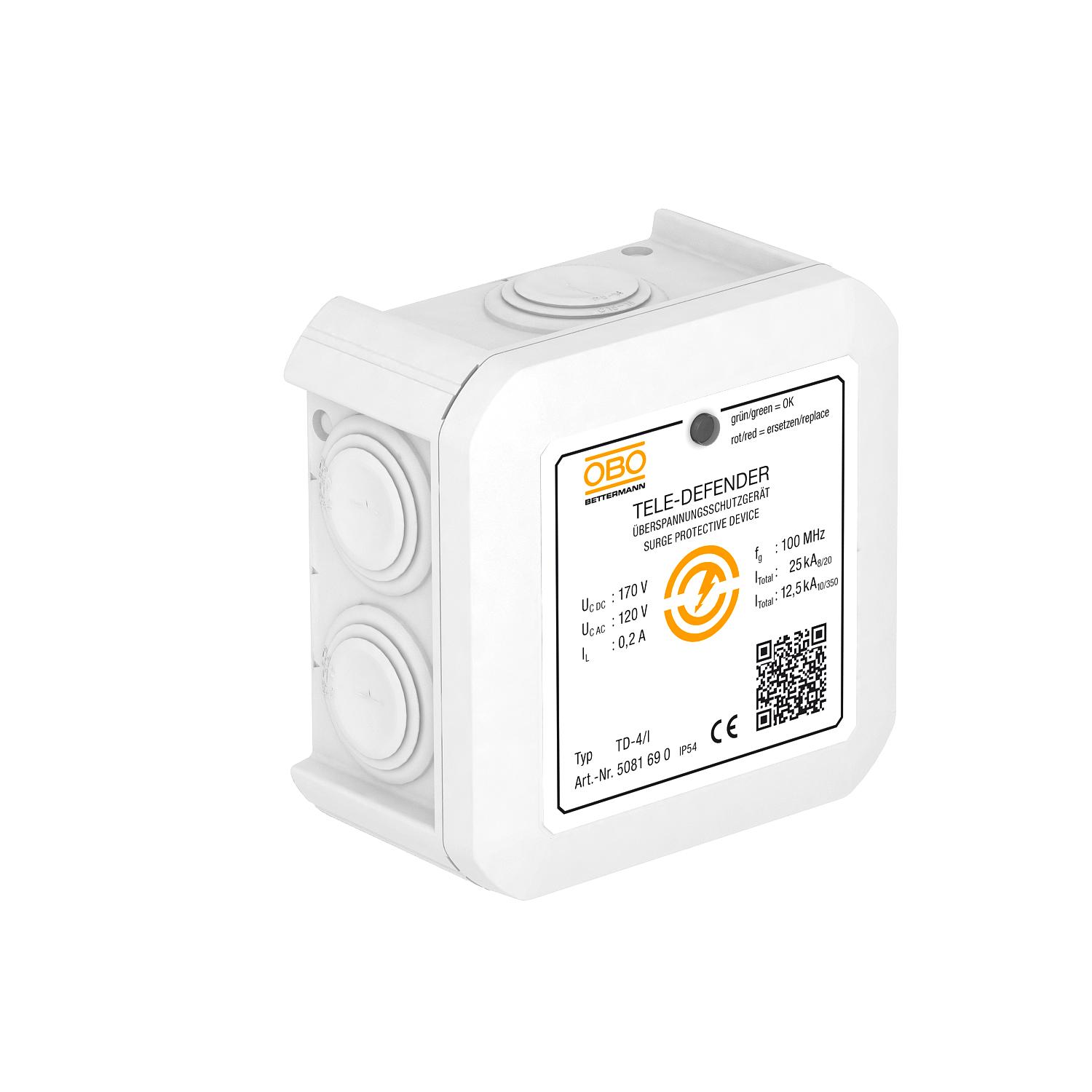

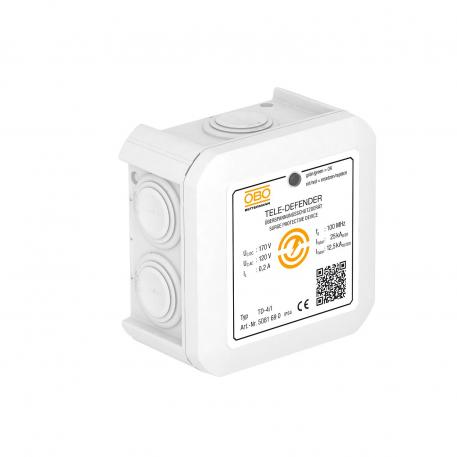

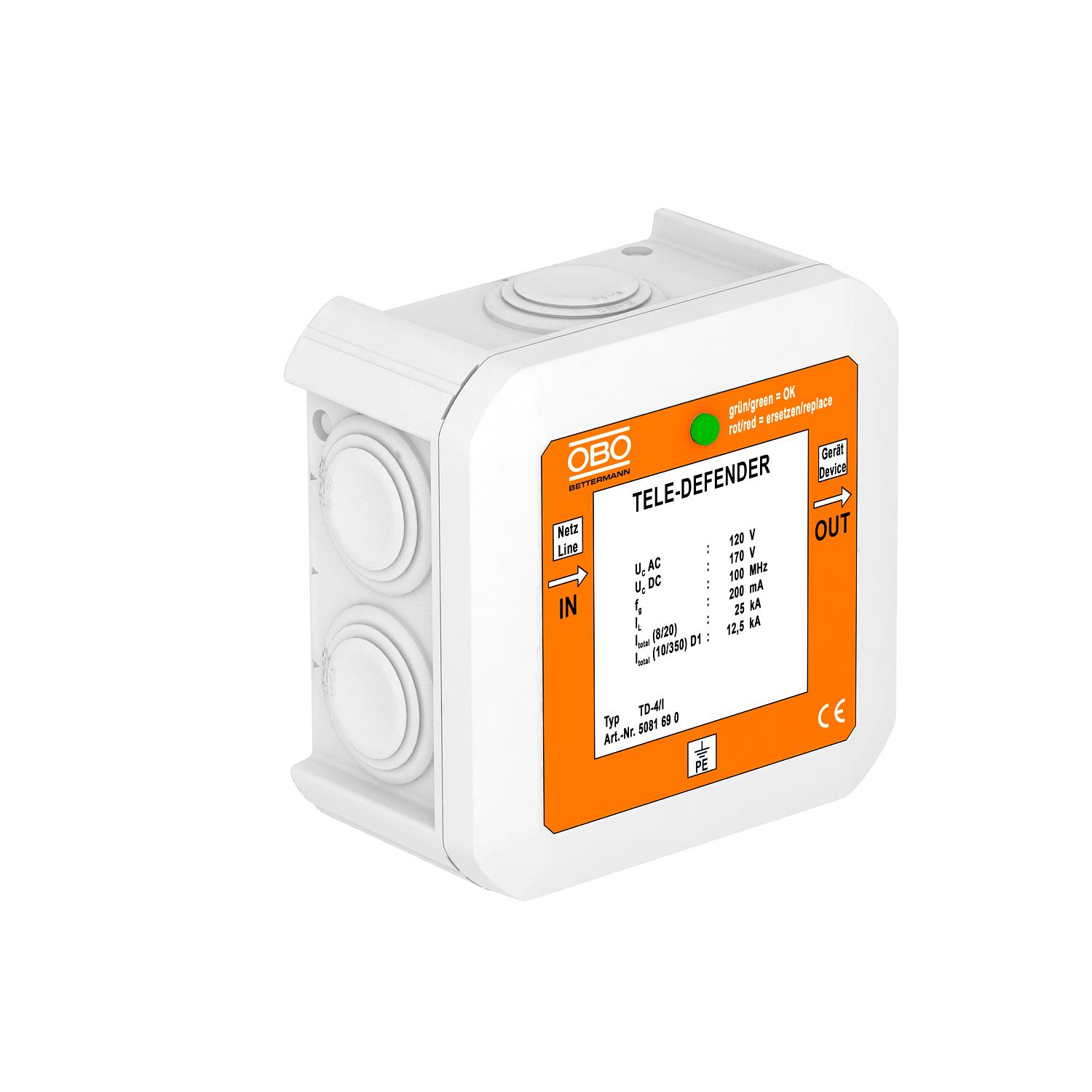

Kombiavledare TD-4/I för ISDN- och DSL-system
Art.nr. 5081690 | EAN 4012196034352 | E-Nr. 5271780
- Produktbeskrivning
-
ProduktbeskrivningDataledningsskydd för teleanläggningar
• låg skyddsnivå vid hög strömbelastning
• jackbar
• brandbreddsoptimerat för säker överföring
• snabb montering på profilskena eller vägg
• optisk funktionsindikering
Användning: DSL-system, ISDN eller analog telekommunikation
-
- Teknisk data
-
Teknisk data
Anslutningstvärsnitt flertrådigt max. 0,75 mm² Anslutningstvärsnitt flertrådigt min. 0,14 mm² Anslutningstvärsnitt flexibelt max. 0,75 mm² Anslutningstvärsnitt flexibelt min. 0,14 mm² Anslutningstvärsnitt styv max. 0,75 mm² Anslutningstvärsnitt styv min. 0,14 mm² Antal poler 4 Dimension 170V Explosionssäkert utförande nej Färg vit Fjärrkontakt nej Gränsfrekvens 100 MHz Impulsström 2,5 kA Infogningsdämpning (insertion loss) ≤3 dB Inkopplingssystem RJ11 Isolationsmotstånd >1 MΩ Kapacitans (ledare-jord) <10 pF Kapacitans (ledare-ledare) <50 pF Kapslingsklasser IP54 Kategorie Typ 1+2+3 / D1+C2+C1 Ledningsslag för överspänningsskyddsenheter telekommunikationsledningen LPZ 0→3 Material Plast Max. kontinuerlig spänning AC 120 V Max. kontinuerlig spänning DC 170 V Nominell belastningsström AC 0,14 A Nominell belastningsström DC 0,2 A Övervakning nej Seriemotstånd per ledare 9 Ω ± 10 % Signalering på enheten optisk Skärm anslutning ja Skärmning indirekt Skyddsnivå skärm–jord (S-PE) 850 V Spänningsskyddsnivå ledare–jord <650 V Spänningsskyddsnivå ledare–ledare <300 V SPD enligt IEC 61643-21 Klass I+II+III / D1+C2+C1 Stötströmsstyrka ledare-ledare C2: 18 kV / 9 kA (8/20µs) Stötströmsstyrka ledare-ledare C2: 18 kV / 9 kA (8/20µs) Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -40 °C Testad enligt IEC 61643-21 Total avledningsstötström (10/350) D1: 12,5 kA Total avledningsstötström (8/20) 25 kA - Alla typer
- Ladda ner
-
Datablad TD-4/I / 5081690 , 0.30MB , pdfEU-försäkran om överensstämmelse TD-4/I / 5081690 , 0.12MB , pdfREACH försäkran om överensstämmelse TD-4/I / 5081690 , 0.12MB , pdfRoHS försäkran om överensstämmelse TD-4/I / 5081690 , 0.12MB , pdfMontage anvisningar Installationsanvisning Tele Defender TD-4/I-TAE-F , 0.10MB , pdf
