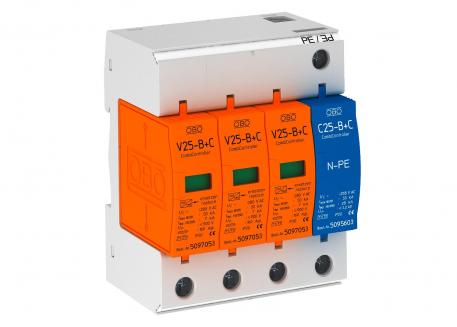

Kombiavledare V25, 3-polig+NPE 280 V 3+N/PE | 280 | IP20

Kombiavledare V25, 3-polig+NPE 280 V

Art.nr. 5094463 | EAN 4012195239864

Art.nr. / Typ	5094463 / V25-B+C 3+NPE

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare med åsk- och överspänningsskydd typ 1+2

• Komplett enhet med överdel och underdel, förmonterad och anslutningsklar
• Universellt avsedd för TN- och TT-system

• Avledare, jackbar med dynamisk brytbar del
• Optisk funktionsindikering
• Skyddsnivå < 0,9 kV
• Kapslad och hermetiskt tillsluten zinkoxidvaristoravledare för användning i vanliga normkapslingar
• Märkta anslutningar

Användningsexempel: Byggnader med friledningsmatning eller för att erhålla åskskyddspotentialutjämning i bostadshus.
* Komplett = över- och underdel

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	50 kA
Blixtstötström (10/350 µs)	7 kA
Blixtstötström (10/350) [totalt]	25 kA
CO₂-avtryck (GWP) från vagga till grind	1,3702 kg CO₂e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Gemensam spänningsskyddsnivå (L-PE)	1200 kV
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max. försäkring på nätsidan	160
Max. kontinuerlig spänning AC	280 V
Max. kontinuerlig spänning DC	200 V
Maximal försäkring	160 A

Nättyp	övriga
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	3
Polutförande	3+N/PE
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤900
SPD enligt SS-EN 61643-1	klass I+II
Utblåsande	nej
Utförande	3-polig, komplett med NPE
