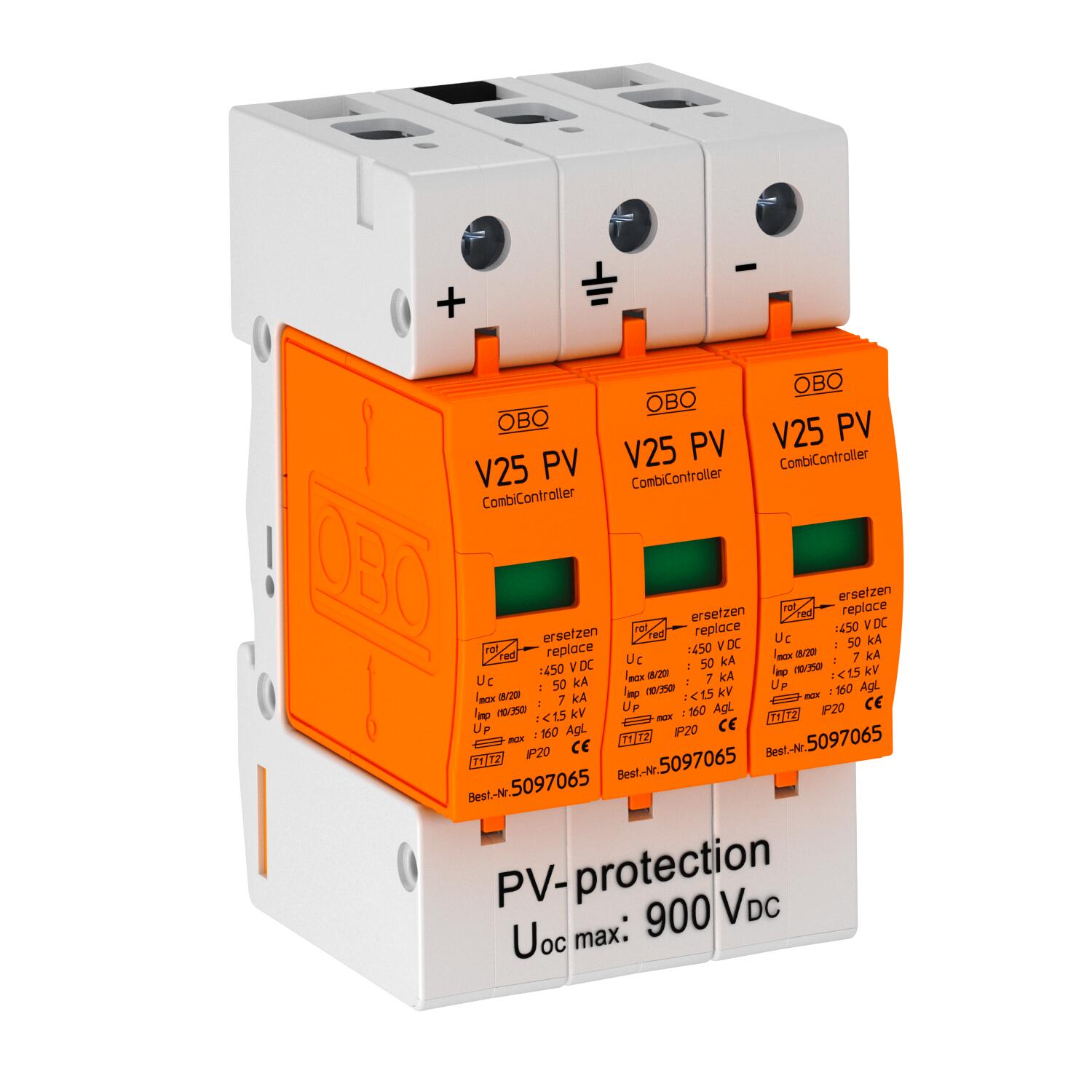

Kombiavledare V25 för solpaneler, 900 V DC 3 | IP20

Kombiavledare V25 för solpaneler, 900 V DC

Art.nr. 5097447 | EAN 4012195478683 | E-Nr. 5273732

Art.nr. / Typ

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

V25 kombiavledare typ 1+2 för solcellsanläggningar

• Komplett enhet av jackbara varistoravledare med frånkopplingsenhet
• Feltålig Y-koppling enligt VDE 0100-712 (IEC EN 50539-12)
• Överspänningsskyddspotentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 7 kA (10/350) och 50 kA (8/20) per pol
• Låg DC-skyddsnivå: < 3,0 KV och Uoc max = 900 V DC

• Med optisk funktionsindikering för användning i normkapslingar

Användning: Solcellsanläggningar med åskskydd

Teknisk data

Teknisk data

Blixtstötström (10/350 µs)	7 kA
CO2-avtryck (GWP) från vagga till grind	0,9501 kg CO2e / 1 Styck
Dimension	900V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
LPZ	0→2
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	160
Max. kontinuerlig spänning DC	900 V
Maximal försäkring	160 A
Monteringstyp	DIN-skena 35 mm
Nättyp	DC
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej

Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polutförande	3
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass I+II
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	3-polig för solcellssystem
