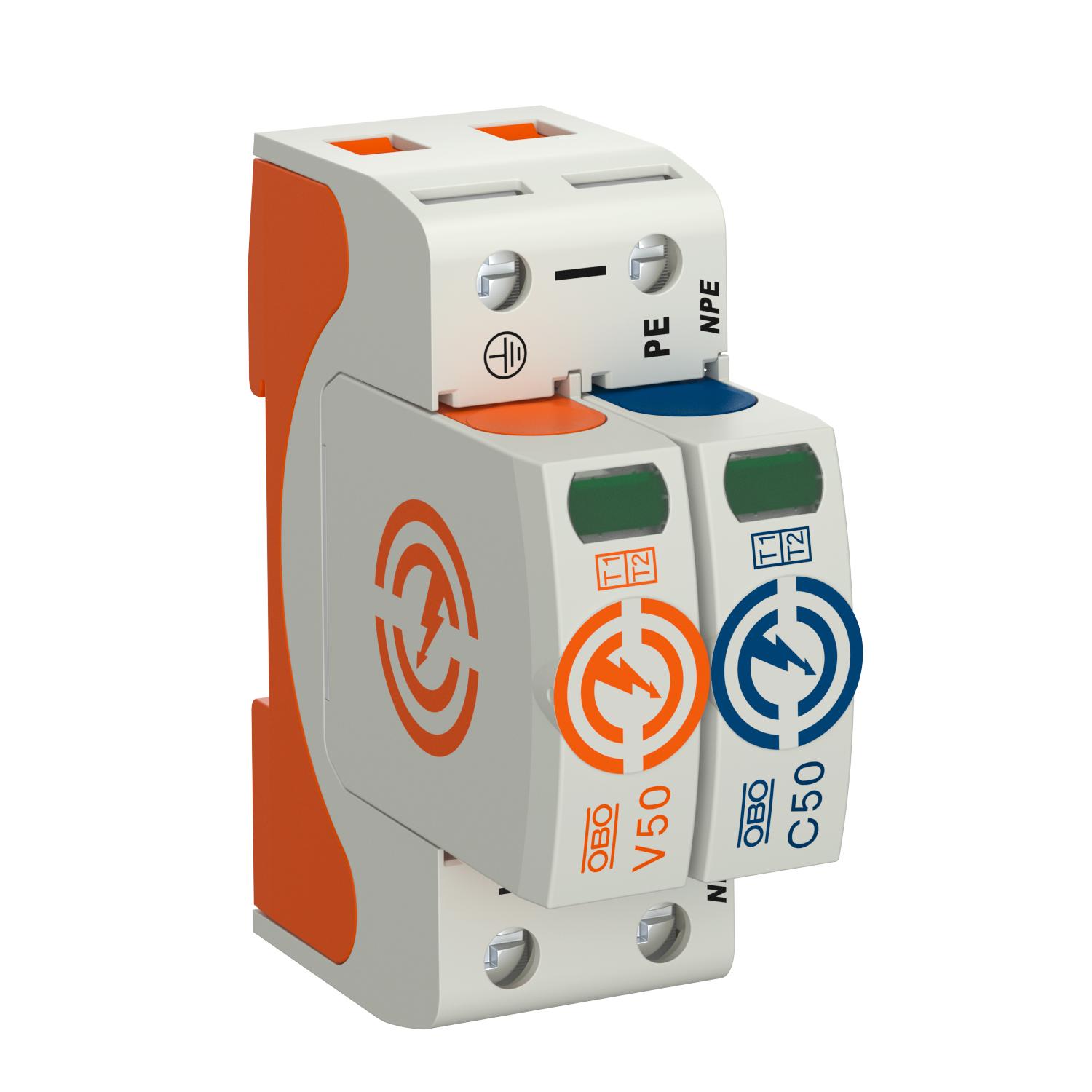

Kombiavledare V50, 1-polig+NPE 150 V 1+N/PE | 150 | IP20

Kombiavledare V50, 1-polig+NPE 150 V

Art.nr. 5093452 | EAN 4012196398676

Art.nr. / Typ	5093452 / V50-1+NPE-150

Polutförande	1+N/PE

Max. kontinuerlig spänning AC	150 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiskydd, typ 1+2

• för åskskyddspotentialutjämning enligt SS EN 62305
• blixtströmavledningsförmåga 12,5 kA (10/350) per pol och upp till 50 kA (10/350) totalt
• modular jackbar avledare med brytare och optisk statusindikering
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal

Användning: åskskyddspotentialutjämning för byggnader i klass III och IV.
* Komplett = över- och underdel

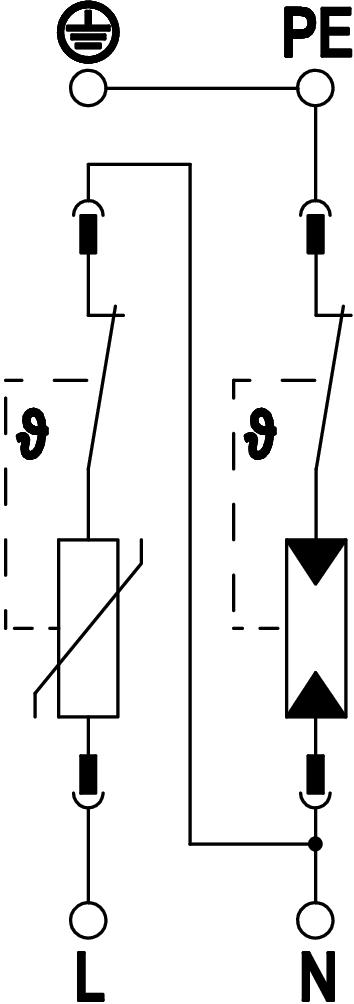

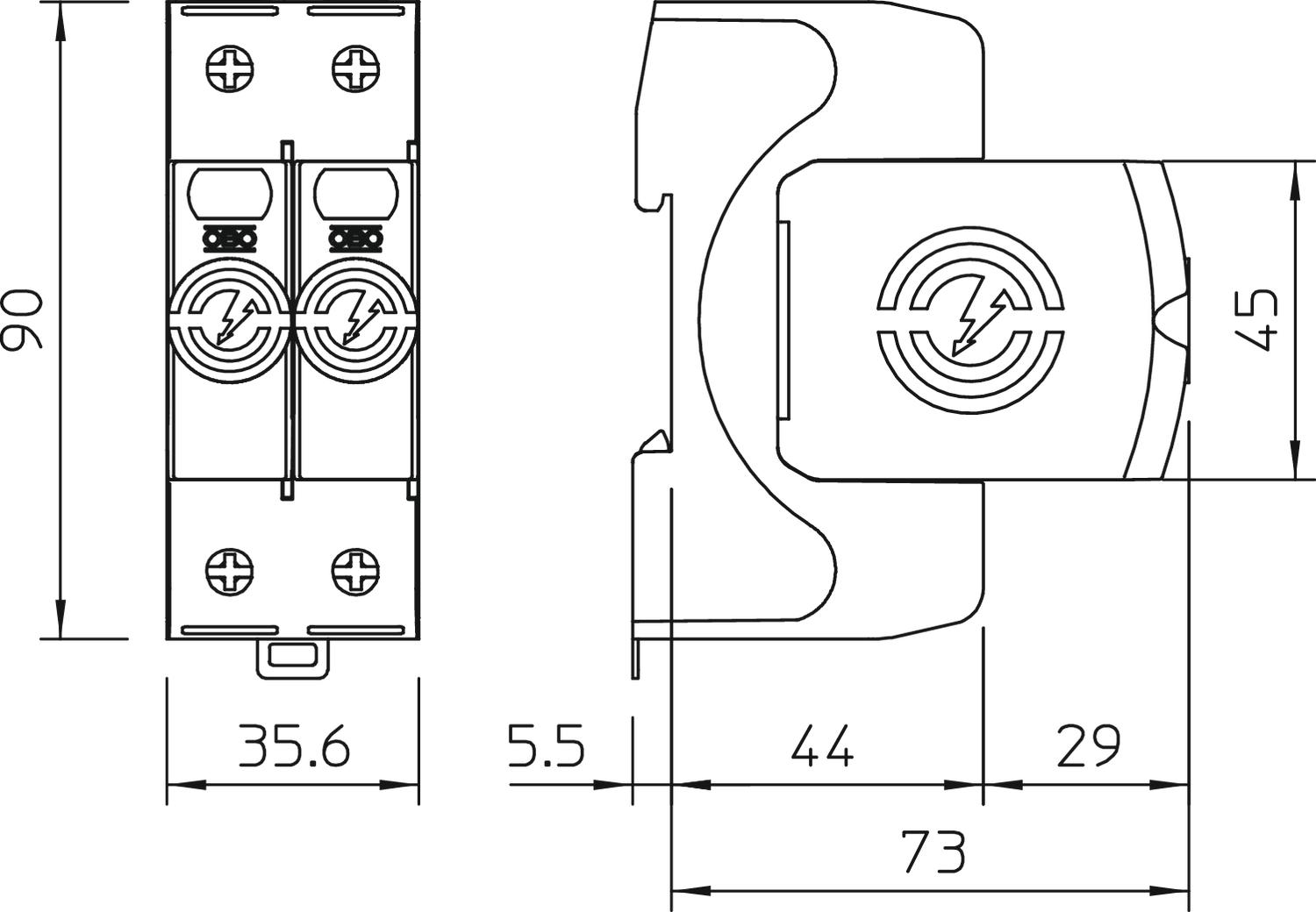

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Avledningsstötström (8/20 µs) [totalt]	80 kA
Blixtstötström (10/350 µs)	12,5 kA
Blixtstötström (10/350) [totalt]	25 kA
Brytförmåga AC	230 V; 0,5 A
Brytförmåga DC	230 V; 0,1 A / 75 V; 0,5 A
CO2-avtryck (GWP) från vagga till grind	1,5488 kg CO2e / 1 Styck
Dimension	150V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Gemensam spänningsskyddsnivå (L-PE)	2,1 kV
Godkännande	VDE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Märkspänning AC (50/60 Hz)	120 V
Material	Polyamid
Max avledningsstötström (8/20 µs)	50 kA

Max. försäkring på nätsidan	160 A gL/gG
Max. kontinuerlig spänning (L-N)	150 V
Max. kontinuerlig spänning AC	150 V
Maximal avledningsstötström (8/20 µs) [L-N]	50 kA
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	2
Polutförande	1+N/PE
Reaktionstid	<25 ns
Restspänning [L-N] @ 1 kA	0,4 kV
Restspänning [L-N] @ 12,5 kA	0,6 kV
Restspänning [L-N] @ 5 kA	0,5 kV
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤0,8
SPD enligt SS-EN 61643-1	klass I+II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-N] - felsäkert läge - 120 min	230 V
TOV-spänning [L-N] - motståndsläge - 5 s	175 V
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Utblåsande	nej
Vridmoment	4 Nm
