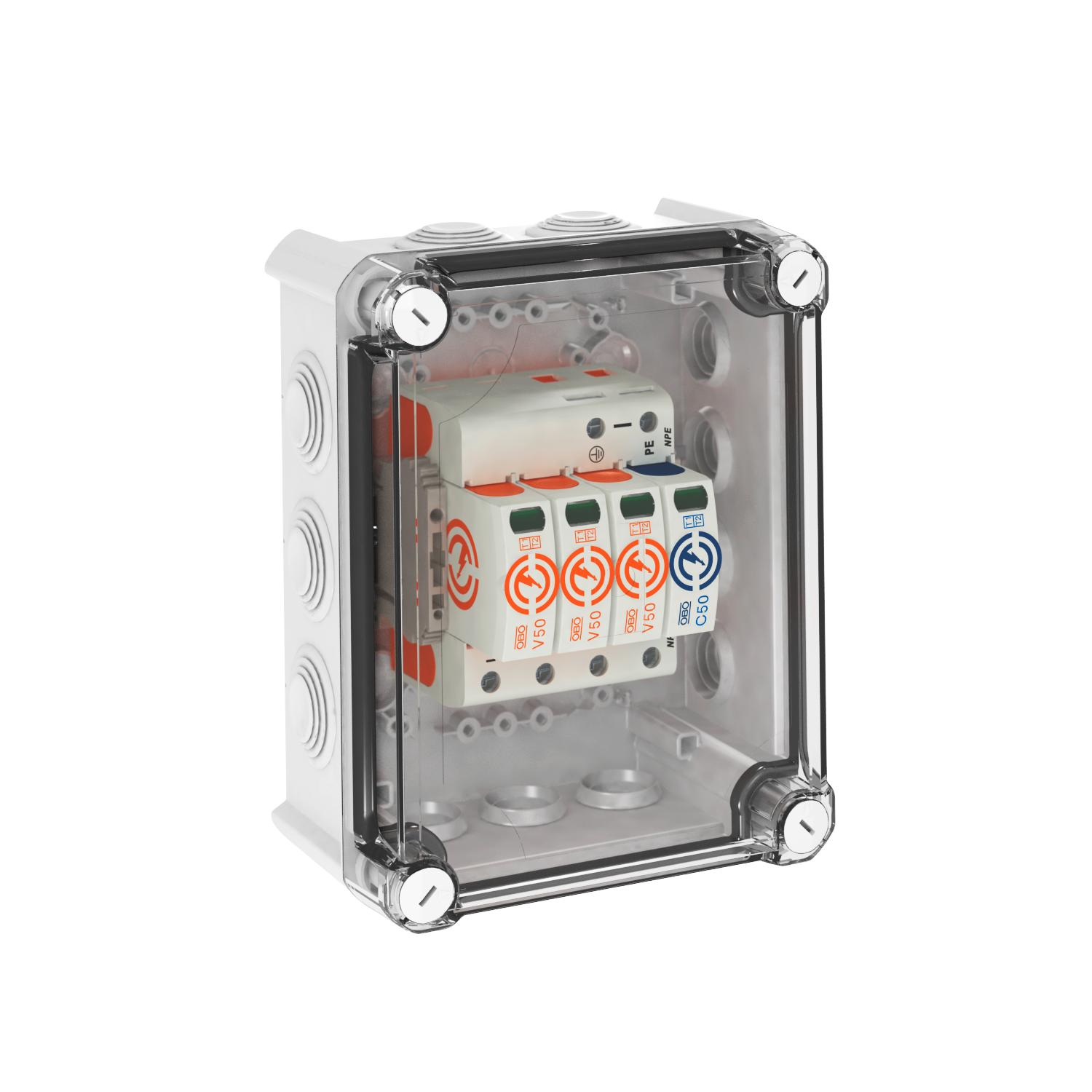

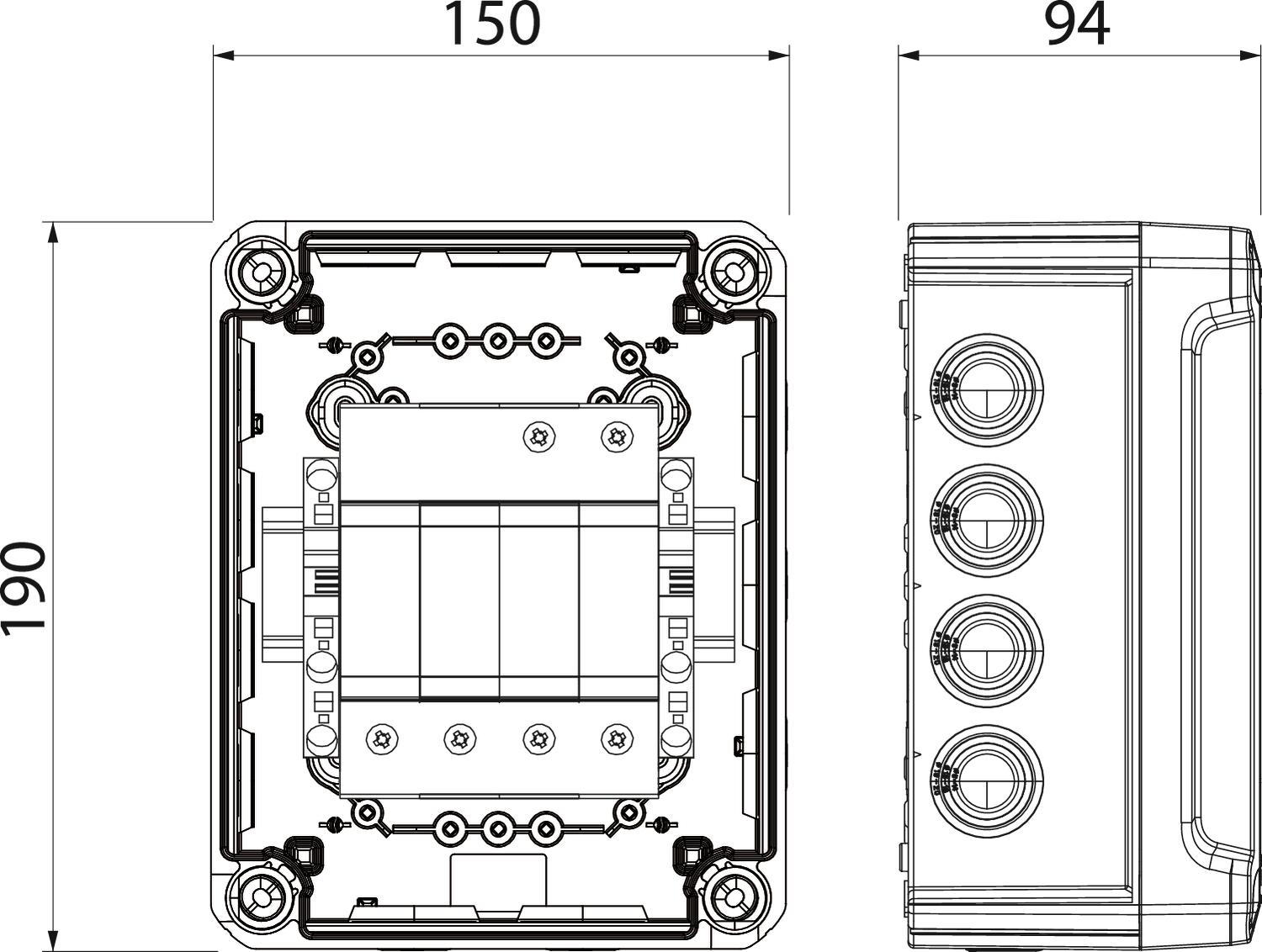

Kombiavledare V50, 3-polig+NPE 280 V
Art.nr. 5093596 | EAN 4012196423224 | E-Nr. 5271783
- Produktbeskrivning
-
ProduktbeskrivningBlixtström kombiavledare typ 1+2 enligt DIN EN 61643-11
• Perfekt för skydd av väggboxar och fordon som är anslutna till dem
• För potentialutjämning av åskskydd enligt VDE 0185-305 (IEC 62305)
• Komplett enhet, förmonterad och klar för anslutning i polykarbonathölje (IP66)
• Blixtströmavledning 12,5 kA (10/350) per pol och upp till 50 kA (10/350) totalt
Användning: AC-laddningsenhet upp till 22kW, blixtskydd potentialutjämning för klass III- och IV-byggnader.
Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!
* Komplett = över- och underdel
-
- Teknisk data
-
Anslutningsmöjligheter
Anslutningstvärsnitt FM-klämmor max. 16 AWG Anslutningstvärsnitt FM-klämmor max. 1,5 mm² Anslutningstvärsnitt FM-klämmor min. 0,5 mm² Anslutningstvärsnitt FM-klämmor min. 21 AWG Avledningsstötström (8/20 µs) [totalt] 50 kA Blixtstötström (10/350 µs) 12,5 kA Blixtstötström (10/350) [totalt] 50 kA CO2-avtryck (GWP) från vagga till grind 4,268 kg CO2e / 1 Styck Dimension 280V Driftstemperatur max. 80 °C Driftstemperatur min. -40 °C Fjärrsignal nej Följeström (eff) [N-PE] 0,1 kA Godkännande VDE Integrerad försäkring nej Kapslingsklasser IP66 Kortslutningssäkerhet vid max. försäkring på nätsidan 50 kA eff Ledartvärsnitt, fast (en-/flertrådig) max. 2 AWG Ledartvärsnitt, fast (en-/flertrådig) max. 35 mm² Ledartvärsnitt, fast (en-/flertrådig) min. 16 AWG Ledartvärsnitt, fast (en-/flertrådig) min. 1,5 mm² Ledartvärsnitt, flexibelt (fintrådig) max. 35 mm² Ledartvärsnitt, flexibelt (fintrådig) max. 2 AWG Ledartvärsnitt, flexibelt (fintrådig) min. 16 AWG Ledartvärsnitt, flexibelt (fintrådig) min. 1,5 mm² Märkspänning AC (50/60 Hz) 230 V Max avledningsstötström (8/20 µs) 50 kA Max. försäkring på nätsidan 160 A gL/gG Max. kontinuerlig spänning (L-N) 280 V Max. kontinuerlig spänning AC 280 V Max. kontinuerlig spänning DC 350 V Maximal avledningsstötström (8/20 µs) [L-N] 50 kA Maximal driftspänning (N-PE) 255 V Maximal försäkring 160 A Minsta avstånd 1,5 mm Monteringstyp förmonterad i kapslingen Nättyp övriga Nätverkskonfiguration TN ja Nätverkskonfiguration TN-C-S ja Nätverkskonfiguration TN-S ja Nätverkskonfiguration TT ja Nominell avledningsstötström (8/20 µs) 30 kA Nominell avledningsstötström (8/20 µs) [L-N] 30 kA Normkrav enligt SS-EN 61643-11 Typ 1+2 Polantal 3 Polutförande 3+N/PE Reaktionstid <25 ns Restspänning [L-N] @ 1 kA 0,7 kV Restspänning [L-N] @ 12,5 kA 1 kV Restspänning [L-N] @ 5 kA 0,8 kV Signalering på enheten optisk Spänningsskyddsnivå [L-N] ≤1,3 SPD enligt SS-EN 61643-1 klass I+II SPD enligt UL 1449 Typ 4 TOV-spänning [L-N] - felsäkert läge - 120 min 440 V TOV-spänning [L-N] - motståndsläge - 5 s 335 V TOV-spänning [L-PE] - motståndsläge - 200 ms 1200 V Utblåsande nej Vridmoment 4 Nm - Alla typer
