Kombiavledare V50 för solpaneler, 600 V DC 3 | IP20

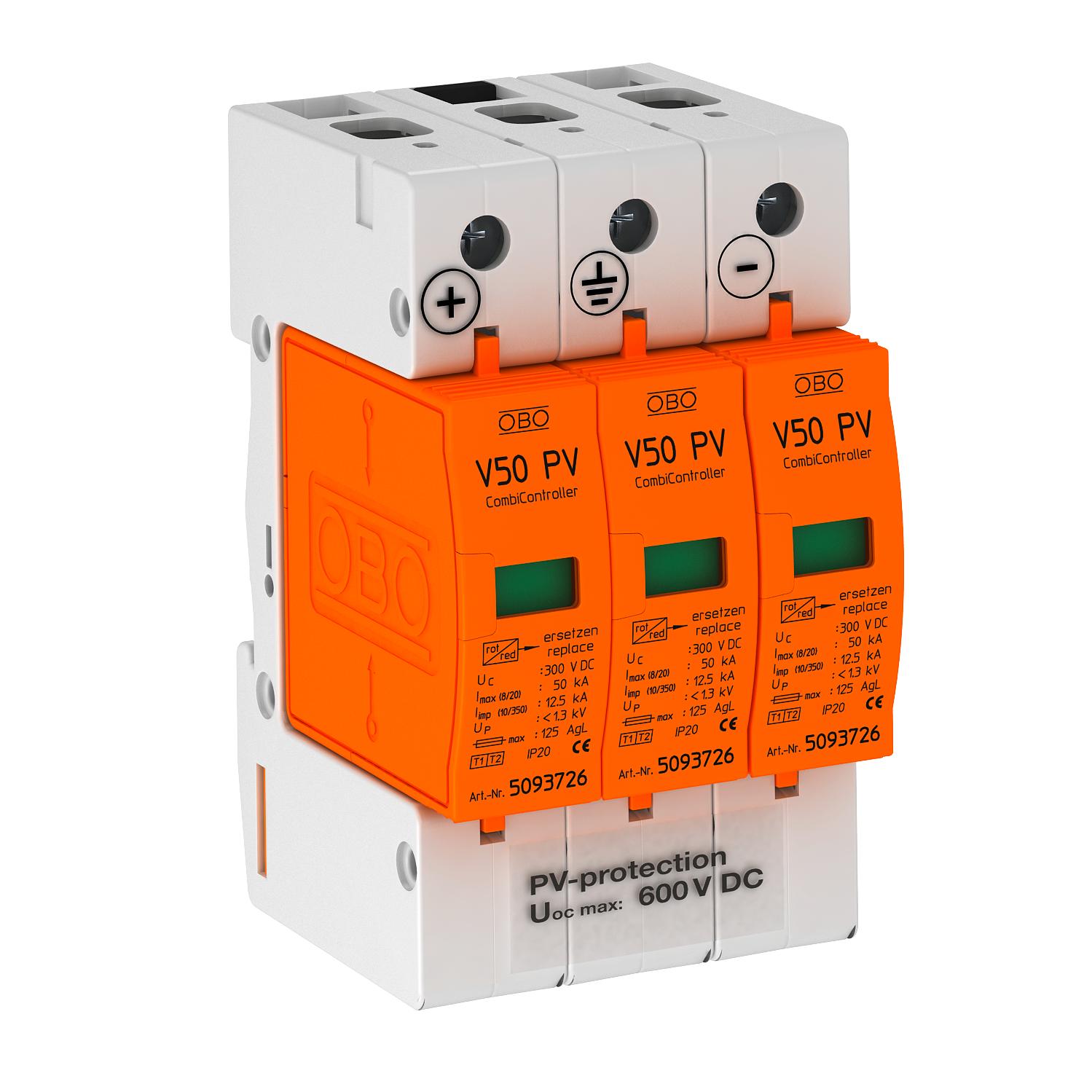

Kombiavledare V50 för solpaneler, 600 V DC

Art.nr. 5093623 | EAN 4012195478546 | E-Nr. 5273730

Art.nr. / Typ

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

V50 kombiskydd typ 1 + 2 för PV-system

• komplett enhet bestående av jackbara varistoravledare med frånskiljare
• felresistent Y-anslutning enligt SS EN 50539-12
• överspänningsskyddspotentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 12,5 kA (10/350) och 50 kA (8/20) per pol
• låg DC-skyddsnivå: <2,6 KV och Uoc max = 600V DC
• med optisk funktionsindikering för användning i normkapslingar

Användning: Solcellsanläggningar med åskskyddssystem.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	30 kA
Blixtstötström (10/350 µs)	12,5 kA
CO2-avtryck (GWP) från vagga till grind	1,0101 kg CO2e / 1 Styck
Dimension	600V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
LPZ	0→2
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning DC	600 V
Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	DC
Nätverkskonfiguration DC	ja

Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	nej
Nätverkskonfiguration TN-C	nej
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polutförande	3
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass I+II
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	3-polig för solcellssystem
