Kombiskydd 3-polig med funktionsindikering 3 | 255 | IP20

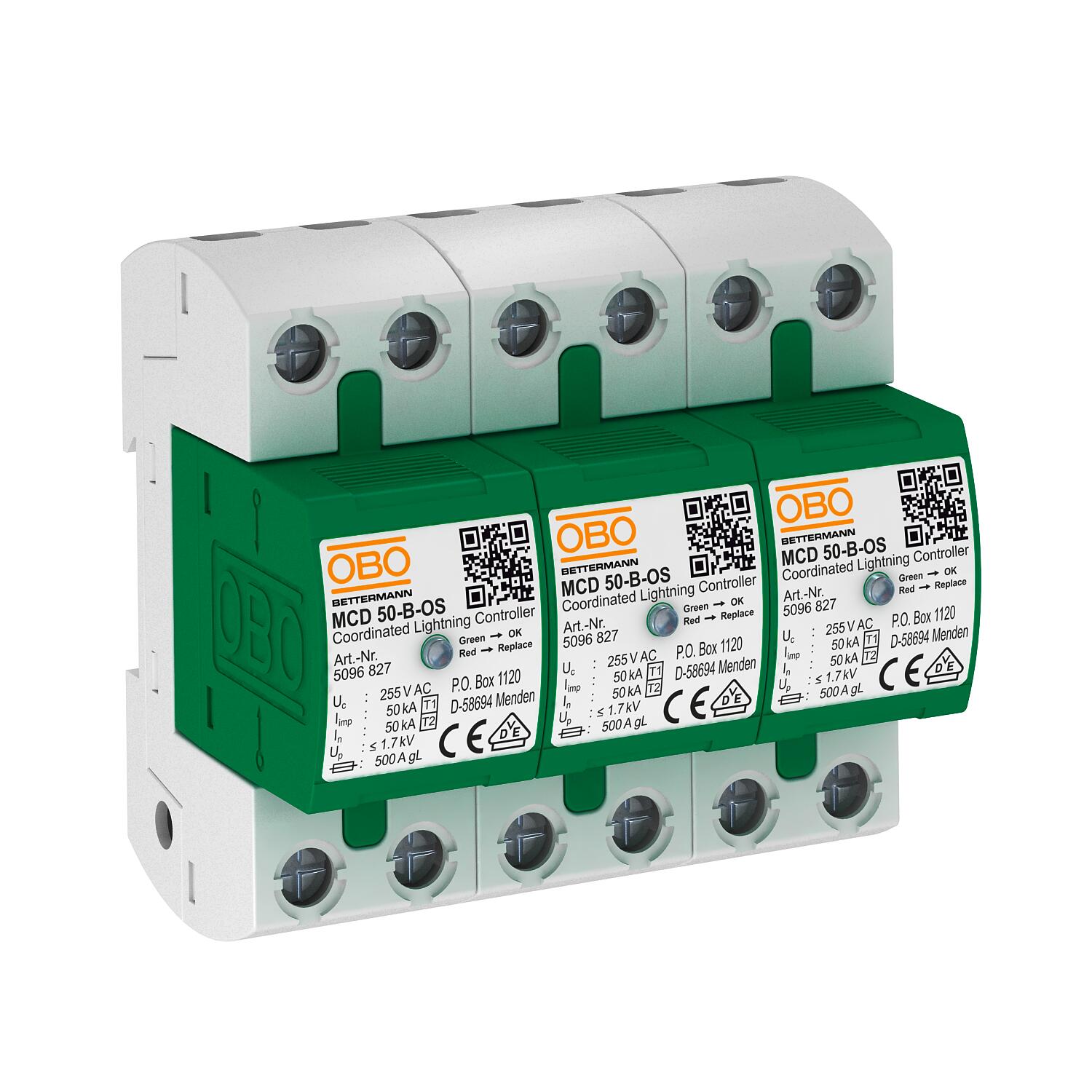

Kombiskydd 3-polig med funktionsindikering

Art.nr. 5096835 | EAN 4012195288282 | E-Nr. 5273724

Art.nr. / Typ	5096835 / MCD 50-B 3-OS

Polutförande	3

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

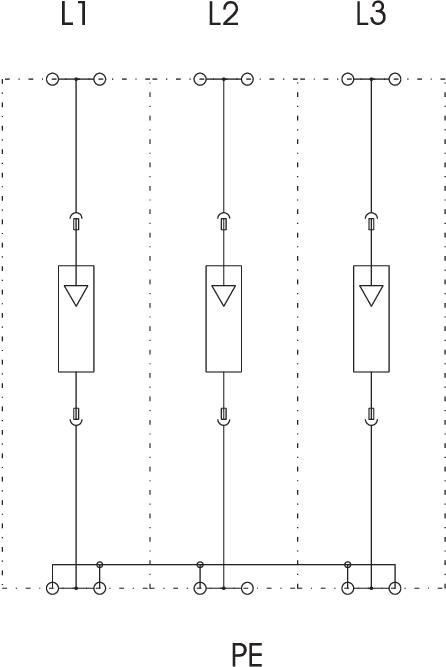

Kombinerad avledare typ 1+2, 3-polig, med optisk funktionsdisplay, för användning i TN-C-nätverk:

Helt förmonterad och klar för anslutning bestående av:
3 x MCD 50-B-OS: Koordinerad åskströmsavledare typ 1+2 EN 61643-11. För gränssnitt 0 till 2 (LPZ) enligt konceptet för åskskyddszoner enligt SS-EN 62305 eller VDE 0185-305.

• Åskskyddspotentialutjämning enligt VDE 0185-305 (IEC 62305)
• Blixtströmsledningskapacitet 50 kA (10/350) per pol och upp till 150 kA (10/350) totalt
• Skyddsnivå <1,7 kV, möjliggör enhetsskydd
• Kortslutningsstyrka 10 kA, säkerhetsavledare upp till 500 A gL/gG
• Strömförbrukning < 26 mW/pol
• Inkapslade, icke-utblåsande gnistgap

Användning: Industrianläggningar och byggnader med externt åskskydd av klass I till IV.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	150 kA
Blixtstötström (10/350 µs)	50 kA
Blixtstötström (10/350) [totalt]	150 kA

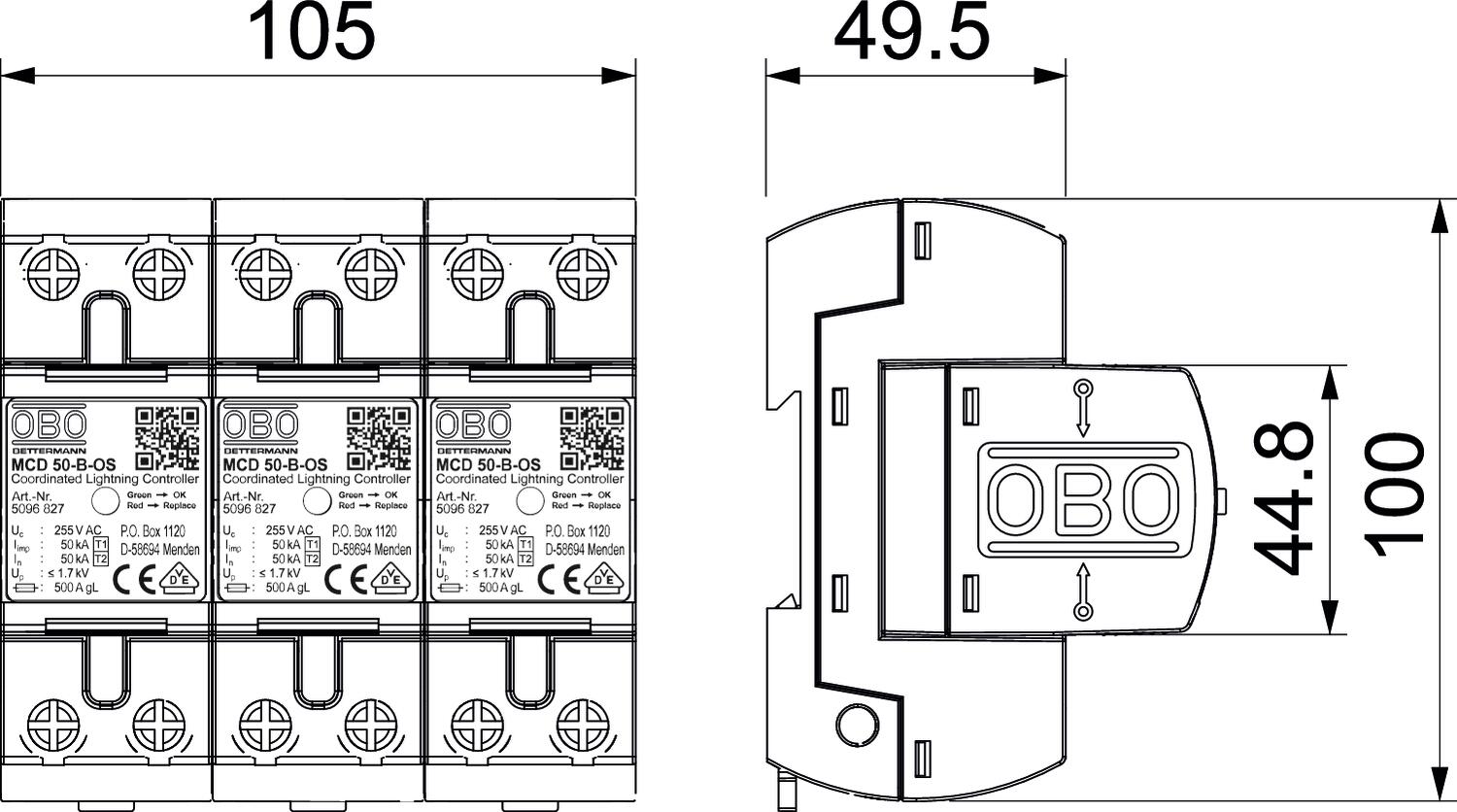

Bredd	105 mm
CO2-avtryck (GWP) från vagga till grind	6,386 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	85 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Godkännande	VDE
Höjd	69 mm
Kapslingsklasser	IP20
Kortslutningssäkerhet	10 kA
Kortslutningssäkerhet vid max. försäkring på nätsidan	10 kA
Längd	100 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	50 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	10 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max. försäkring på nätsidan	500
Max. kontinuerlig spänning (L-N)	255 V
Max. kontinuerlig spänning AC	255 V
Maximal försäkring	500 A
Monteringstyp	DIN-skena 35 mm
Nättyp	TN-C

Nätverkskonfiguration DC	nej
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	50 kA
Nominell avledningsstötström (8/20 µs) [L-N]	50 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
OBO nominell belastningsström (ingång/utgång)	125 A
Polantal	1
Polutförande	3
Provningsklass typ 1	ja
Provningsklass Typ 2	ja
Reaktionstid	<100 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,7
SPD enligt SS-EN 61643-1	klass I+II
Temperaturanvändningsområde max.	85 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	3-polig
