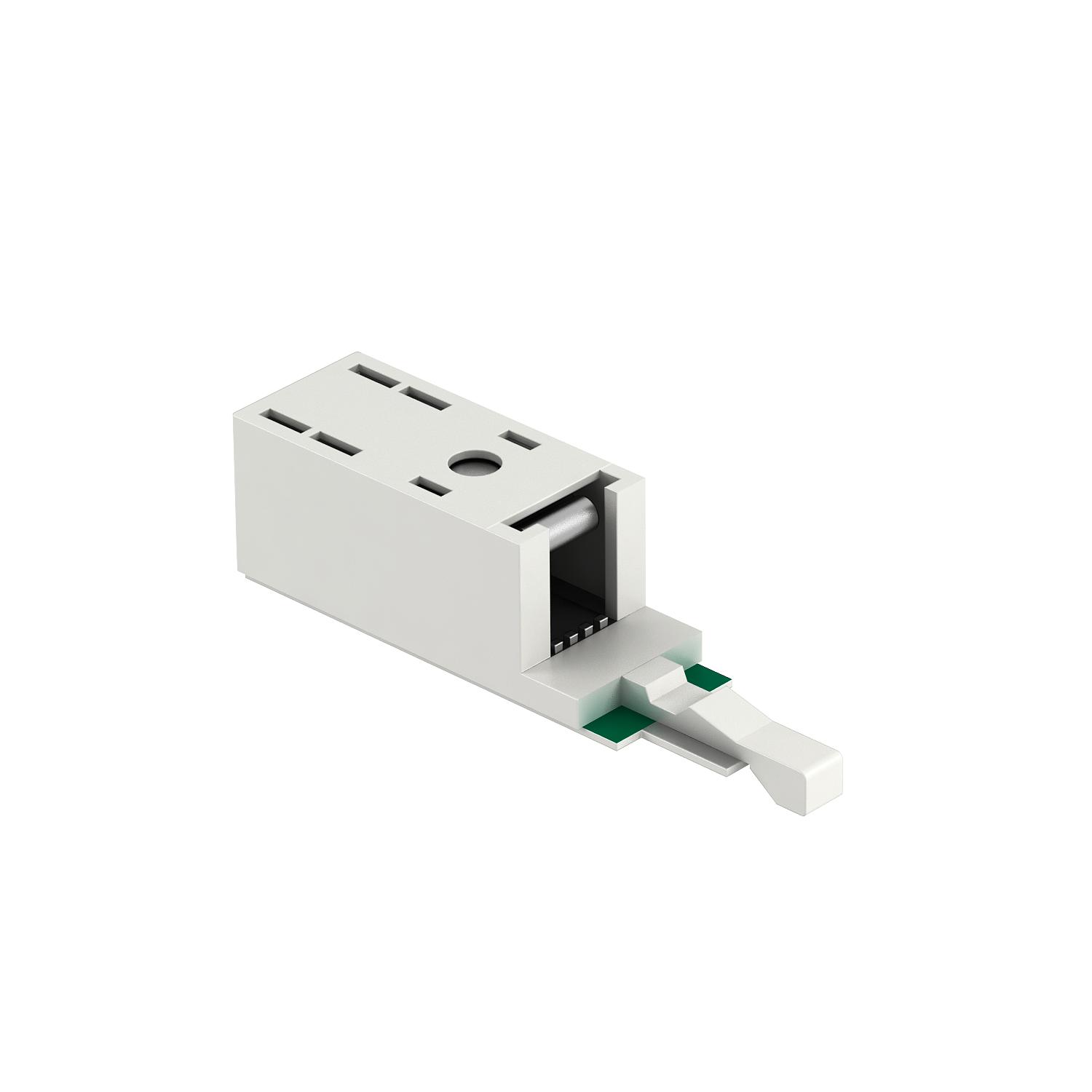

Kombiskyddsenhet LSA BF 180

Art.nr. / Typ	5084024 / LSA-BF-180

Antal poler	2

Utförande	Grov- och finskydd

Max. kontinuerlig spänning AC	120 V

Max. kontinuerlig spänning DC	180 V

Inkopplingssystem	övriga

Produktbeskrivning

Produktbeskrivning

LSA-teknik
Bas och finskydd

• med PTC-skyddskomponenter mot överström.

Max 180V

Kombinationsskydd för ett par

Teknisk data

Antal poler	2
CO2-avtryck (GWP) från vagga till grind	0,0152 kg CO2e / 1 Styck
Dimension	180V
Inkopplingssystem	övriga
Isolationsmotstånd	> 1 GΩ
Kapacitans (ledare-jord)	< 50 pF
Kapacitans (ledare-ledare)	< 50 pF
Kapslingsklasser	IP20
Kategorie	Typ 1+2+3 / D1+C2+C1
Ledningsslag för överspänningsskyddsenheter	telekommunikationsledningen
LPZ	0→3
Max. kontinuerlig spänning AC	120 V
Max. kontinuerlig spänning DC	180 V
Nominell belastningsström AC	0,08 A

Nominell belastningsström DC	0,12 A
Seriemotstånd per ledare	10 Ω ± 10 %
Spänningsskyddsnivå ledare–jord	<300 V
Spänningsskyddsnivå ledare–ledare	<300 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C2: 5 kV / 2,5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 5 kV / 2,5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	0,5 kA
Total avledningsstötström (8/20)	5 kA
Utförande	Grov- och finskydd
