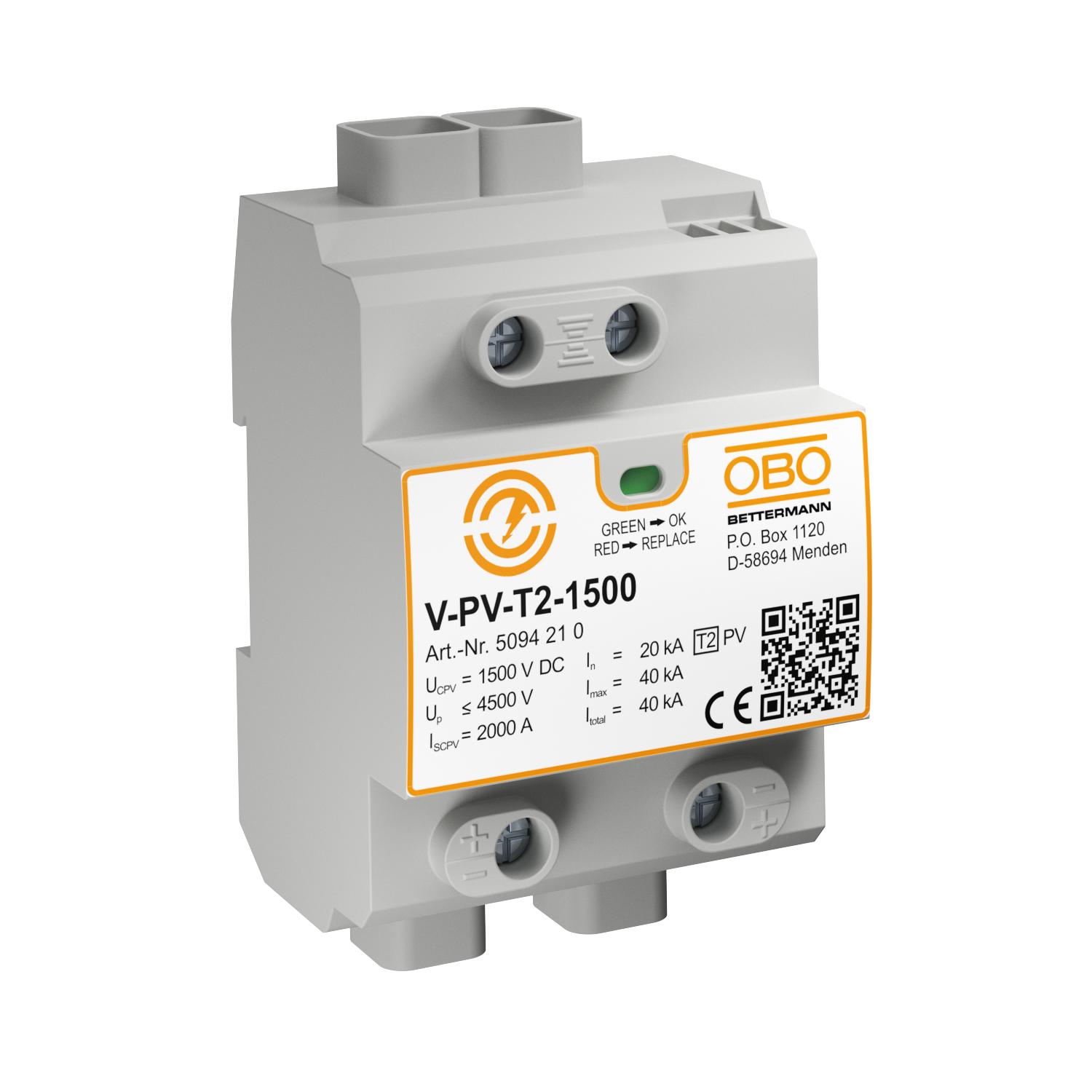

Komplettblock för solpaneler 1500 V DC
Art.nr. 5094210 | EAN 4012196603695 | E-Nr. 5273741
- Produktbeskrivning
-
ProduktbeskrivningTyp 2 överspänningsskydd för PV-anläggningar
-
-
- Teknisk data
-
Anslutningsmöjligheter
Avledningsstötström (8/20 µs) [totalt] 40 kA Bredd 71,2 mm Dimension 1500V DC Driftstemperatur max. 80 °C Driftstemperatur min. -40 °C Explosionssäkert utförande nej Färg grå Fjärrsignal nej Höjd 120 mm Integrerad försäkring nej Kapslingsklasser IP20 Längd 65,5 mm Ledartvärsnitt, fast (en-/flertrådig) max. 35 mm² Ledartvärsnitt, fast (en-/flertrådig) min. 2,5 mm² Ledartvärsnitt, flexibelt (fintrådig) max. 35 mm² Ledartvärsnitt, flexibelt (fintrådig) min. 2,5 mm² Ledningsslag för överspänningsskyddsenheter Energiledning DC (PV) LPZ 1→2 Max avledningsstötström (8/20 µs) 40 kA Max. kontinuerlig spänning DC 1500 V max. solcellsspänning 1500 V Monteringstyp DIN-skena 35 mm Nättyp DC Nätverkskonfiguration DC ja Nätverkskonfiguration IT nej Nätverkskonfiguration övriga nej Nätverkskonfiguration TN nej Nätverkskonfiguration TN-C nej Nätverkskonfiguration TN-C-S nej Nätverkskonfiguration TN-S nej Nätverkskonfiguration TT nej Nominell avledningsstötström (8/20 µs) 20 kA Normkrav enligt SS-EN 61643-11 Typ 2 OBO nominell belastningsström (ingång/utgång) 50 A Polutförande övriga Provningsklass typ 1 nej Provningsklass Typ 2 ja Provningsklass Typ 3 nej Reaktionstid <25 ns Signalering på enheten optisk SPD enligt SS-EN 61643-1 klass II Utblåsande nej Utförande Y-konfiguration - Alla typer
- Ladda ner
-
Katalog Surge protection , 28.42MB , pdfEU-försäkran om överensstämmelse V-PV-T2-1500 / 5094210 , 0.17MB , pdfREACH försäkran om överensstämmelse V-PV-T2-1500 / 5094210 , 0.12MB , pdfRoHS försäkran om överensstämmelse V-PV-T2-1500 / 5094210 , 0.12MB , pdfMontage anvisningar Montageanvisning V-PV-T2-1500...FS , 4.50MB , pdf
