Kopplingsdosa T 100, instickstätning, klämlist
Art.nr. 2007436 | EAN 4012195441212
- Produktbeskrivning
-

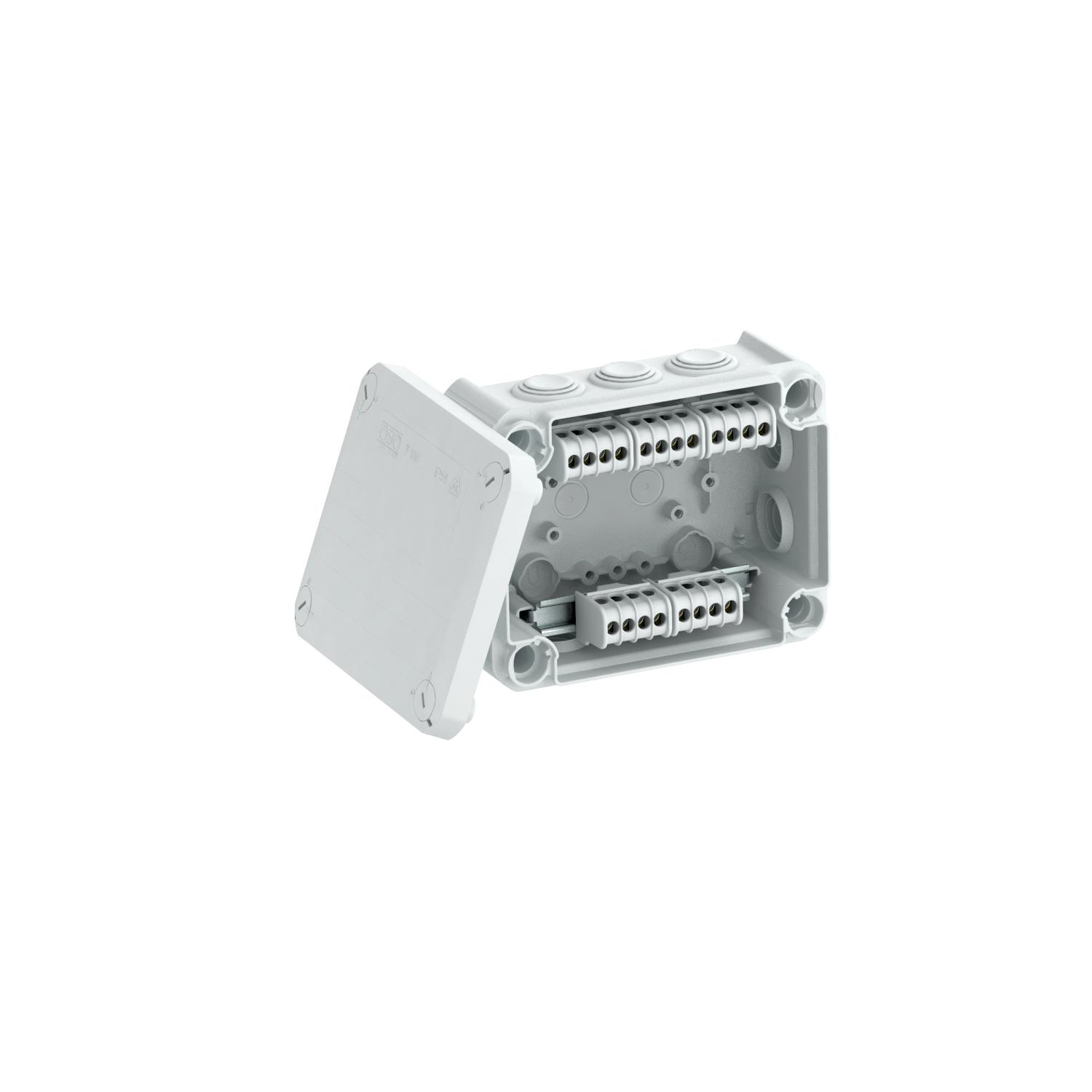

ProduktbeskrivningKopplingsdosa med kopplingsplint för anslutning av kablar och ledningar inomhus eller på skyddade platser utomhus. Fyrkantig form med instickstätningar på sidorna och brytöppningar i botten. Passar för vägg-/takmontering och montering på monteringsplåtar. Med möjlighet till invändig fastsättning och montering via hörnkupolerna. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK07 enligt DIN EN 50102.
-
- Teknisk data
-
Teknisk data

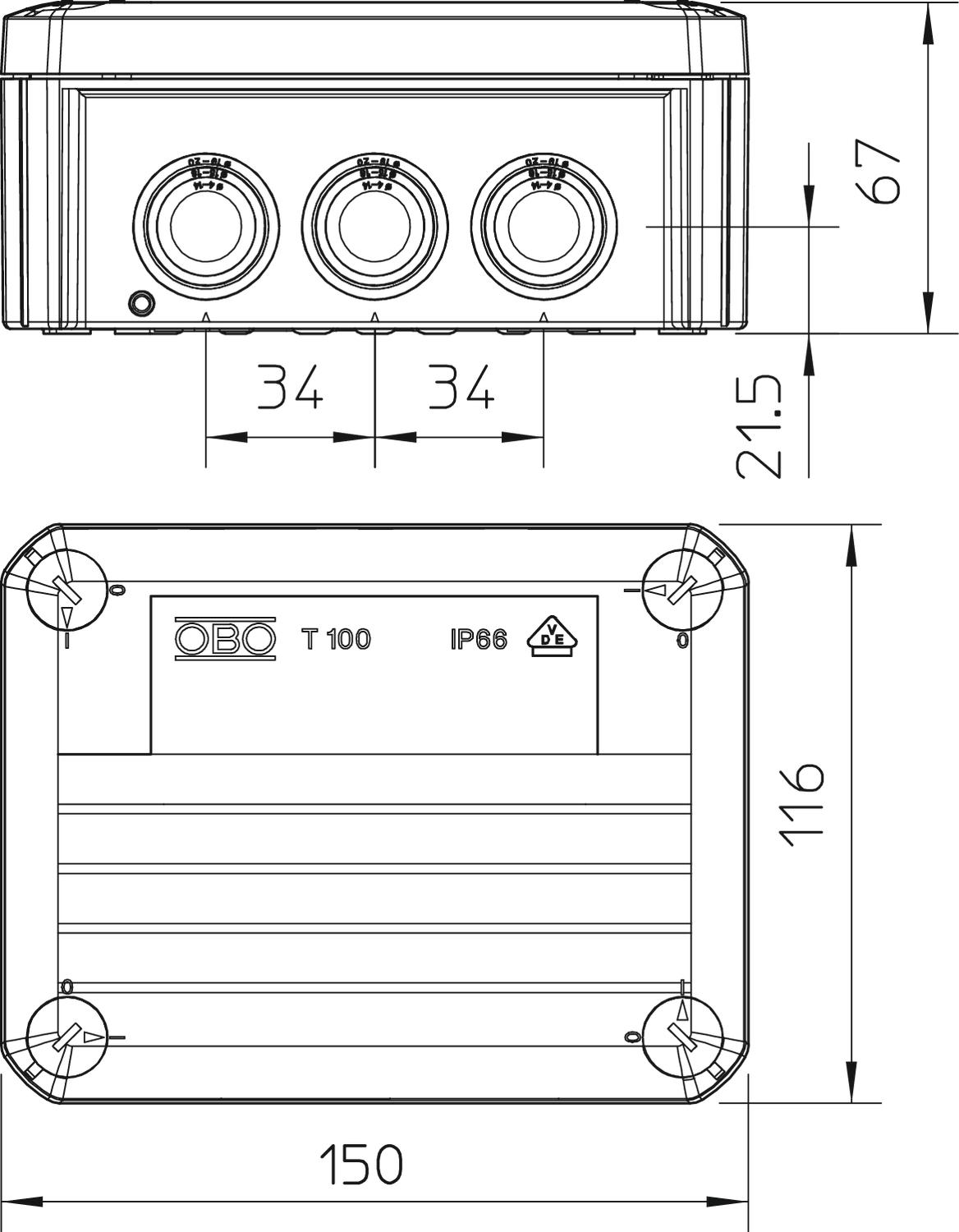

Antal införningar 10 Antal klämmor 5 Bestyckning Klämma Brandsäker installation / funktionsgaranti utan Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C Bredd 116 mm CO₂-avtryck (GWP) från vagga till grind 1,2957 kg CO₂e / 1 Styck Dimension 150x116x67 Explosionssäkert utförande nej Färg ljusgrå; RAL 7035 För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Form rektangulär Glasfiberarmerad nej Halogenfri ja Höjd 67 mm införning bakifrån ja Införningar 10 x M25
Inre dimension 136x102x57 mm Isolationsspänning Ui 500 V Kapslingsklasser IP66 Längd 150 mm Lock ej transparent Lockfästen skruvad Material Polypropen Med avskärmning nej Med lock ja Monteringstyp Vägg-/takmontering Nominell spänning 500 V Nominellt tvärsnitt min. 10 mm² Plomberbar ja Skyddsklass IK-kod IK07 Stapelbar ja Temperaturanvändningsområde max. 60 °C Temperaturanvändningsområde min. -5 °C Transparent lock nej Typ av dosgenomföring Membran utskärbar Typ av införing instickningstätning Typ av införning Kabel Väderbeständig nej - Alla typer
- Ladda ner
-
Datablad T 100 KL / 2007436 , 0.29MB , pdfBroschyr FireBox , 2.10MB , pdfReklamblad T-serien – tusenkonstnären , 2.00MB , pdfEU-försäkran om överensstämmelse T 100 KL / 2007436 , 0.12MB , pdfUK Förklaring av överensstämmelse T 100 KL / 2007436 , 0.09MB , pdfREACH försäkran om överensstämmelse T 100 KL / 2007436 , 0.12MB , pdfRoHS försäkran om överensstämmelse T 100 KL / 2007436 , 0.12MB , pdfGodkännande VDE-godkännande 2007 T 100 , 0.45MB , pdfGodkännande VDE-godkännande T 100 , 0.32MB , pdf
