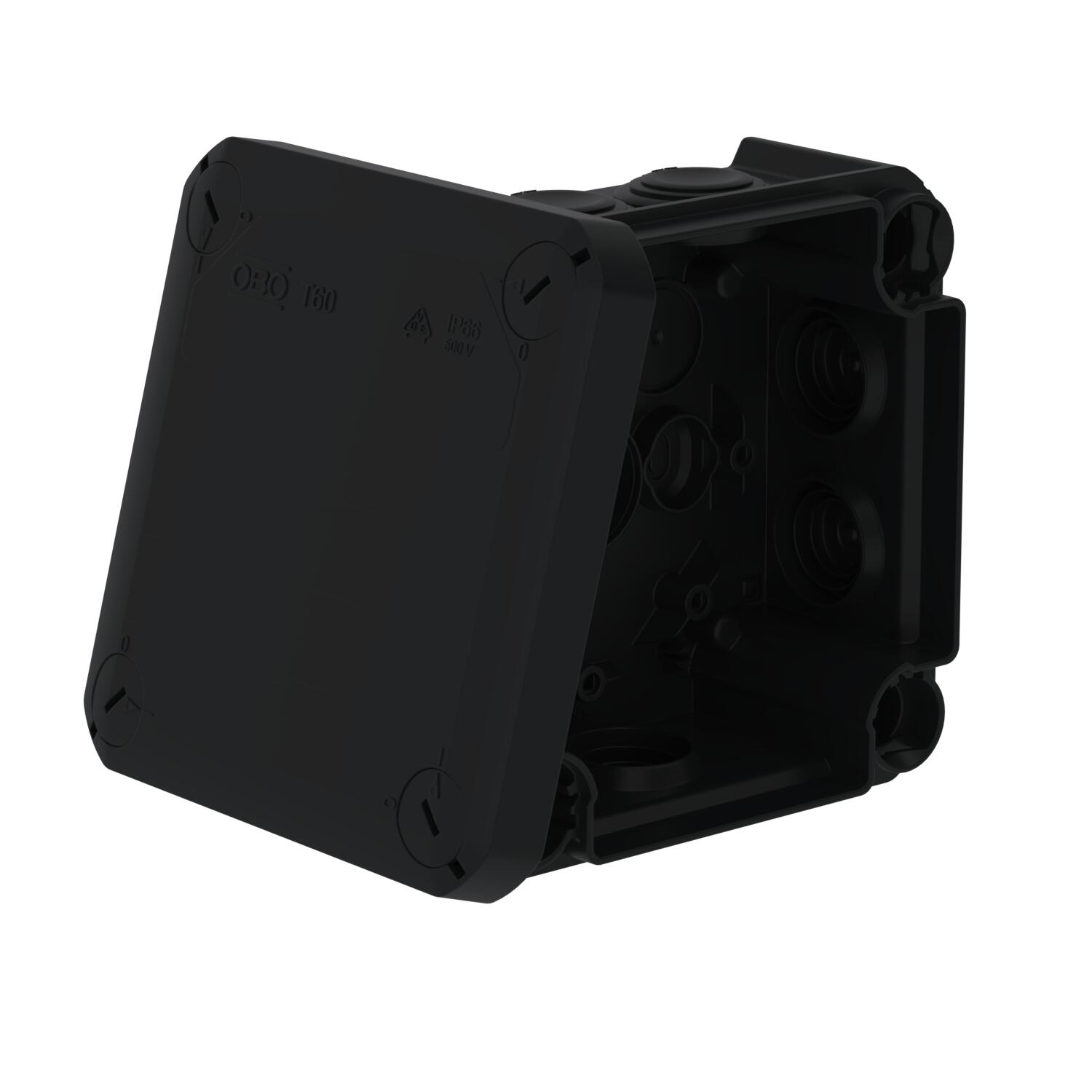

Kopplingsdosa T 60, kabelgenomföring
Art.nr. 2007466 | EAN 4012197353780
- Produktbeskrivning
-
ProduktbeskrivningKopplingsdosa för anslutning av kablar och ledningar inomhus eller på skyddade platser utomhus. Kvadratisk form med instickstätningar på sidorna och brytöppningar i botten. Passar för vägg-/takmontering och montering på monteringsplåtar. Med möjlighet till invändig fastsättning och montering via hörnkupolerna. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK07 enligt DIN EN 50102.
-
- Teknisk data
-
Teknisk data

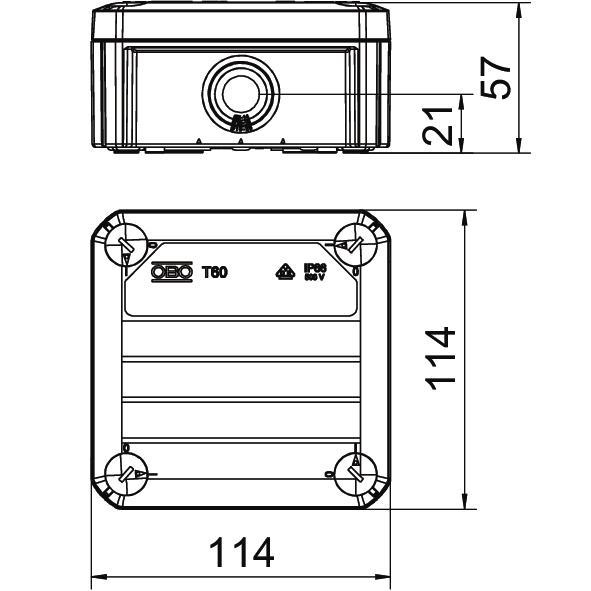

Antal införningar 7 Brandsäker installation / funktionsgaranti utan Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C Bredd 114 mm CO2-avtryck (GWP) från vagga till grind 0,539 kg CO2e / 1 Styck Dimension 114x114x57 Explosionssäkert utförande nej Färg grafitsvart; RAL 9011 För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Form kvadratisk Glasfiberarmerad nej Halogenfri ja Höjd 57 mm införning bakifrån ja Inre dimension 100x100x48 mm Isolationsspänning Ui 500 V Kapslingsklasser IP66 Längd 114 mm Lock ej transparent Lockfästen skruvad Material Polypropen Med avskärmning nej Med lock ja Monteringstyp Vägg-/takmontering Nominell spänning 500 V Nominellt tvärsnitt min. 6 mm² Plomberbar ja Skyddsklass IK-kod IK07 Stapelbar ja Temperaturanvändningsområde max. 60 °C Temperaturanvändningsområde min. -5 °C Transparent lock nej Typ av dosgenomföring Membran utskärbar Typ av införing instickningstätning Typ av införning Kabel Väderbeständig nej - Alla typer
