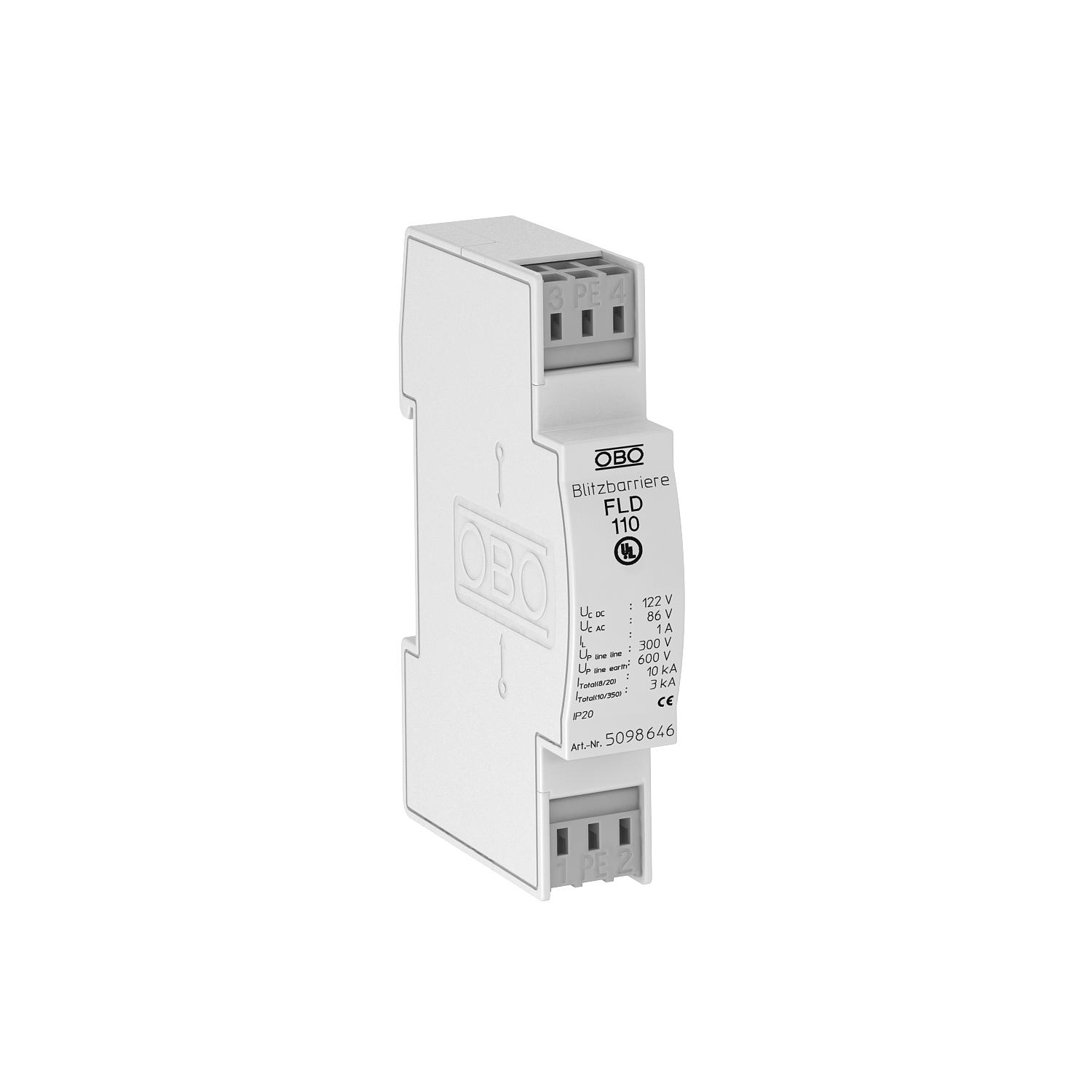

Medel- och finskydd FLD för tvåtrådssystem 110 V

Art.nr. 5098646 | EAN 4012195578413 | E-Nr. 5271009

Art.nr. / Typ

Antal poler	2

Max. kontinuerlig spänning AC

Max. kontinuerlig spänning DC

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd för användning inom mät-, styr- och regleringsteknik

• medel- och finskydd
• standardutförande för tvåtrådssystem
• skyddskoppling i två steg
• med monteringsvänliga, skruvlösa anslutningsklämmor

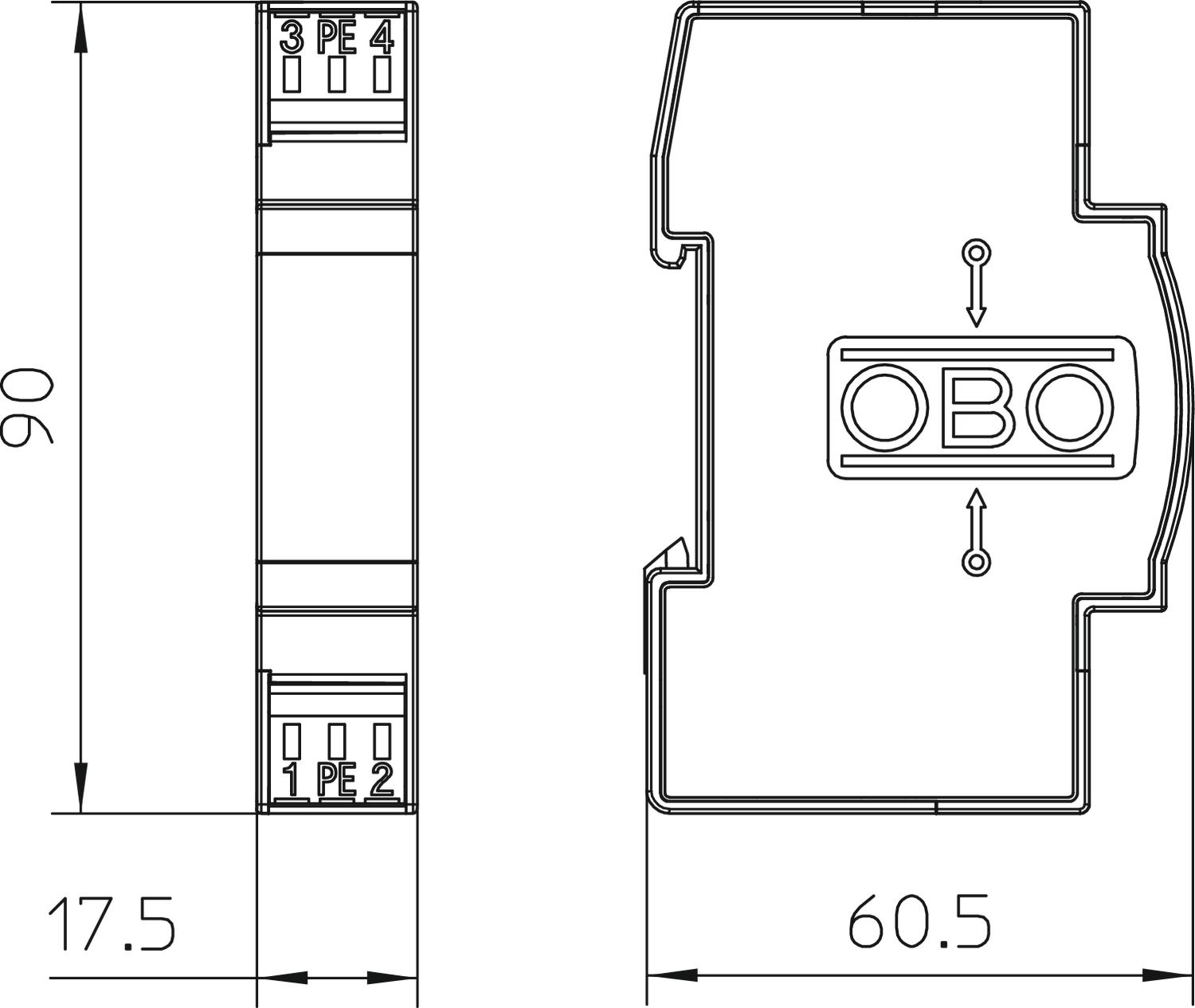

• med platssparande modulmått på 17,5 mm
• med induktiv frånkoppling längsledes

Användning: Universell användning på 35-mm DIN-skena i alla normkapslingar som förekommer i handeln.

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	2,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	2
Delningsenhet TE (17,5 mm)	1
Dimension	110V AC
Explosionssäkert utförande	nej
Fjärrkontakt	nej
Godkännande	UL
Gränsfrekvens	0,18 MHz
Impulsström	1,5 kA
Infogningsdämpning (insertion loss)	3 dB @ 180 kHz dB
Inkopplingssystem	Klämma
Isolationsmotstånd	> 100 MΩ
Jordning via:	Klämma
Kapacitans (ledare-jord)	<1 nF
Kapacitans (ledare-ledare)	<10 nF

Kapslingsklasser	IP20
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Max. kontinuerlig spänning AC	86 V
Max. kontinuerlig spänning DC	122 V
Nominell avledningsstötström (8/20 µs)	5 kA
Nominell belastningsström AC	0,7 A
Nominell belastningsström DC	1 A
Serie induktans per ledare	120 µH ± 20 %
Skärm anslutning	nej
Spänningsskyddsnivå ledare–jord	<600 V
Spänningsskyddsnivå ledare–ledare	<300 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C1: 1 kV / 0,5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 3 kA
Total avledningsstötström (8/20)	10 kA

Alla typer

Alla typer

Typ	Antal poler	Max. kontinuerlig spänning AC	Max. kontinuerlig spänning DC	Inkopplingssystem	E-Nr.	Art.nr.	Mängd	Minsta förpackning
FLD 12	2	9 V	13 V	Klämma	5271007	5098603	Styck	1 Styck
FLD 24	2	19 V	28 V	Klämma	5271008	5098611	Styck	1 Styck
FLD 48	2	37 V	53 V	Klämma	-----	5098630	Styck	1 Styck
FLD 110	2	86 V	122 V	Klämma	5271009	5098646	Styck	1 Styck
