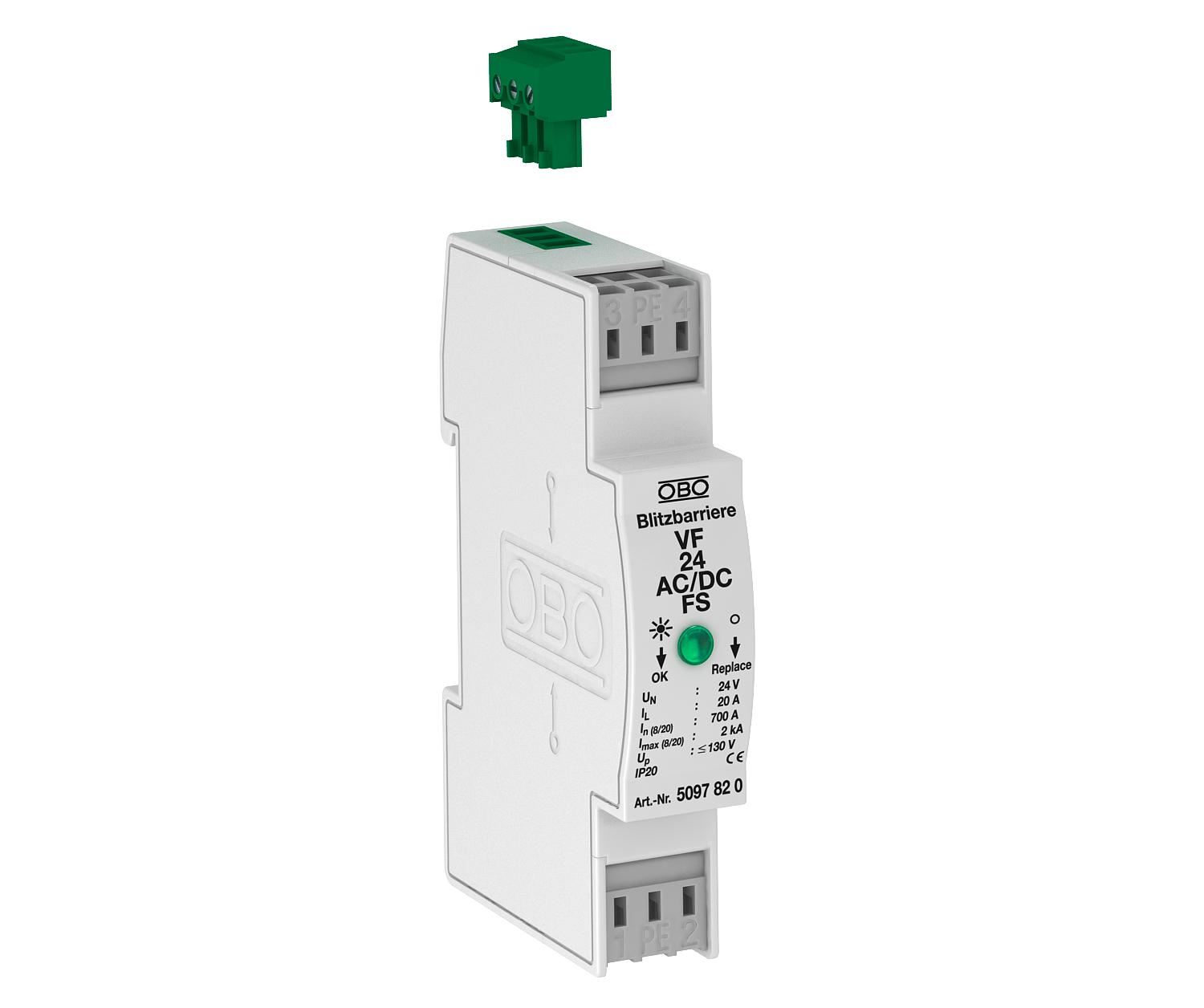

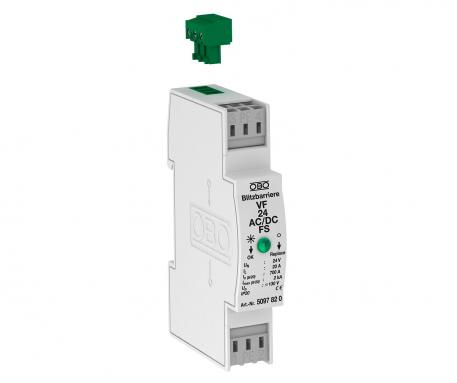

MSR-skydd för 2-polig strömförsörjning med fjärrsignalering 24 V AC/DC 2 | 34 | 46 | IP20

MSR-skydd för 2-polig strömförsörjning med fjärrsignalering 24 V AC/DC

Art.nr. 5097820 | EAN 4012195578185 | E-Nr. 5270994

Art.nr. / Typ

Polutförande	2

Max. kontinuerlig spänning AC

Max. kontinuerlig spänning DC

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd/nätfinskydd typ 3 enligt SS EN 61643-11 med fjärrsignalering

• med fjärrsignalering, potentialfri växelkontakt
• lämplig för AC och DC
• med optisk funktionsindikering
• med monteringsvänliga, skruvlösa anslutningsklämmor

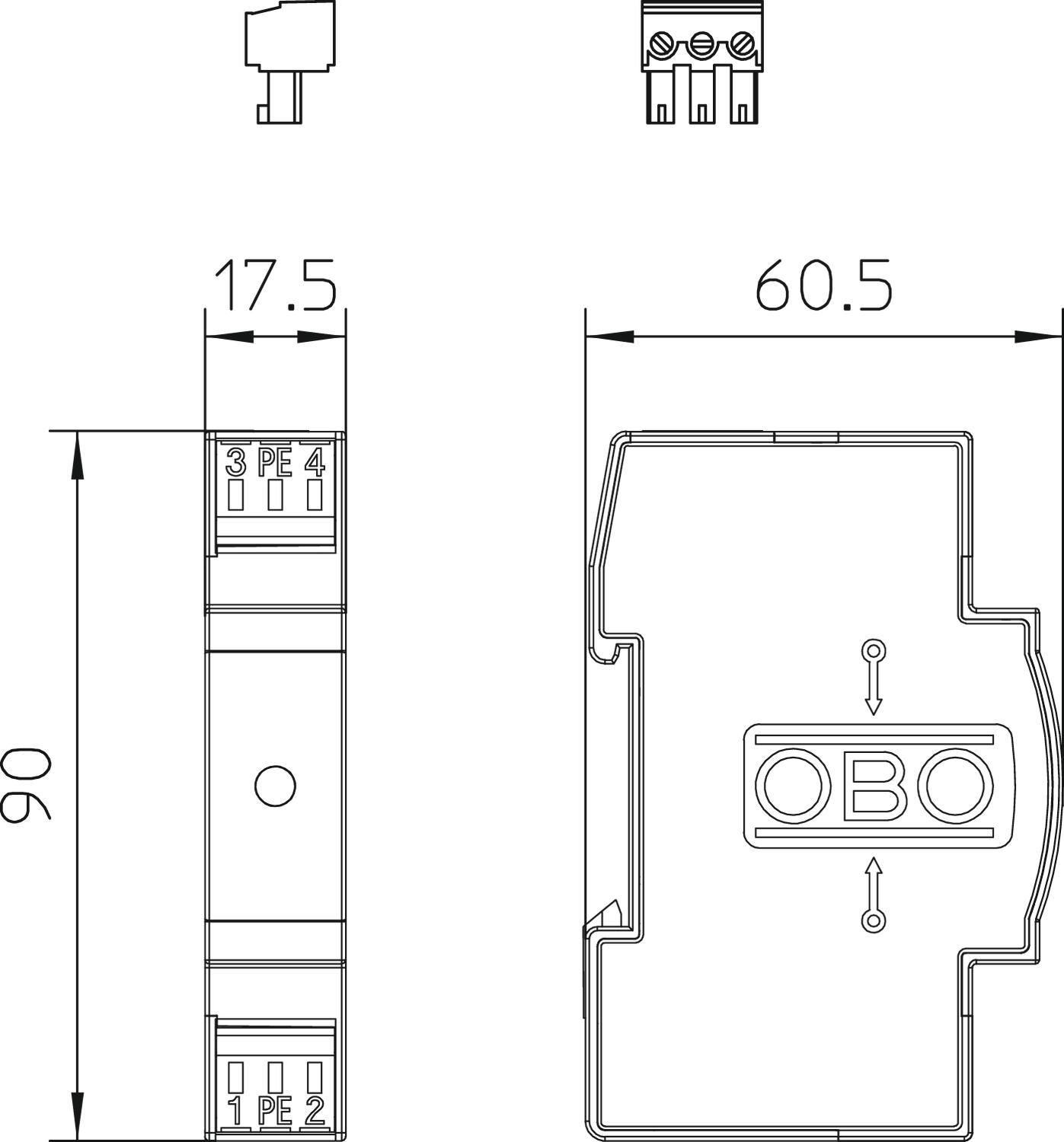

• platssparande modulmått på 17,5 mm

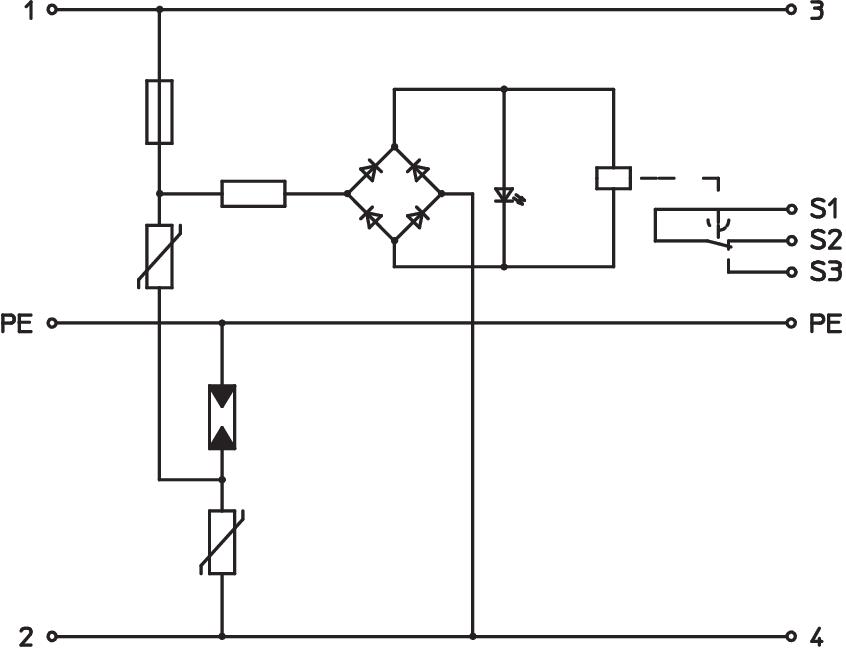

• Y-koppling

Användning: Universellt bruk på 35 mm DIN.skena i normkapslingar.

Teknisk data

Teknisk data

CO2-avtryck (GWP) från vagga till grind	0,2757 kg CO2e / 1 Styck
Dimension	24V AC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	ja
FM-kontakter	Omkopplare
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	2,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	0,14 mm²
LPZ	2→3
Märkspänning AC (50/60 Hz)	24 V
Max avledningsstötström (8/20 µs)	2 kA
Max. försäkring på nätsidan	16
Max. kontinuerlig spänning AC	34 V
Max. kontinuerlig spänning DC	46 V
Maximal försäkring	16 A

Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	0,7 kA
Normkrav enligt SS-EN 61643-11	Typ 3
OBO nominell belastningsström (ingång/utgång)	20 A
Polantal	3
Polutförande	2
Provningsklass Typ 3	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå ledare–jord	<1200 V
Spänningsskyddsnivå ledare–ledare	<160 V
Spänningsskyddsnivå [L-N]	≤1000
SPD enligt SS-EN 61643-1	klass III
Utblåsande	nej
