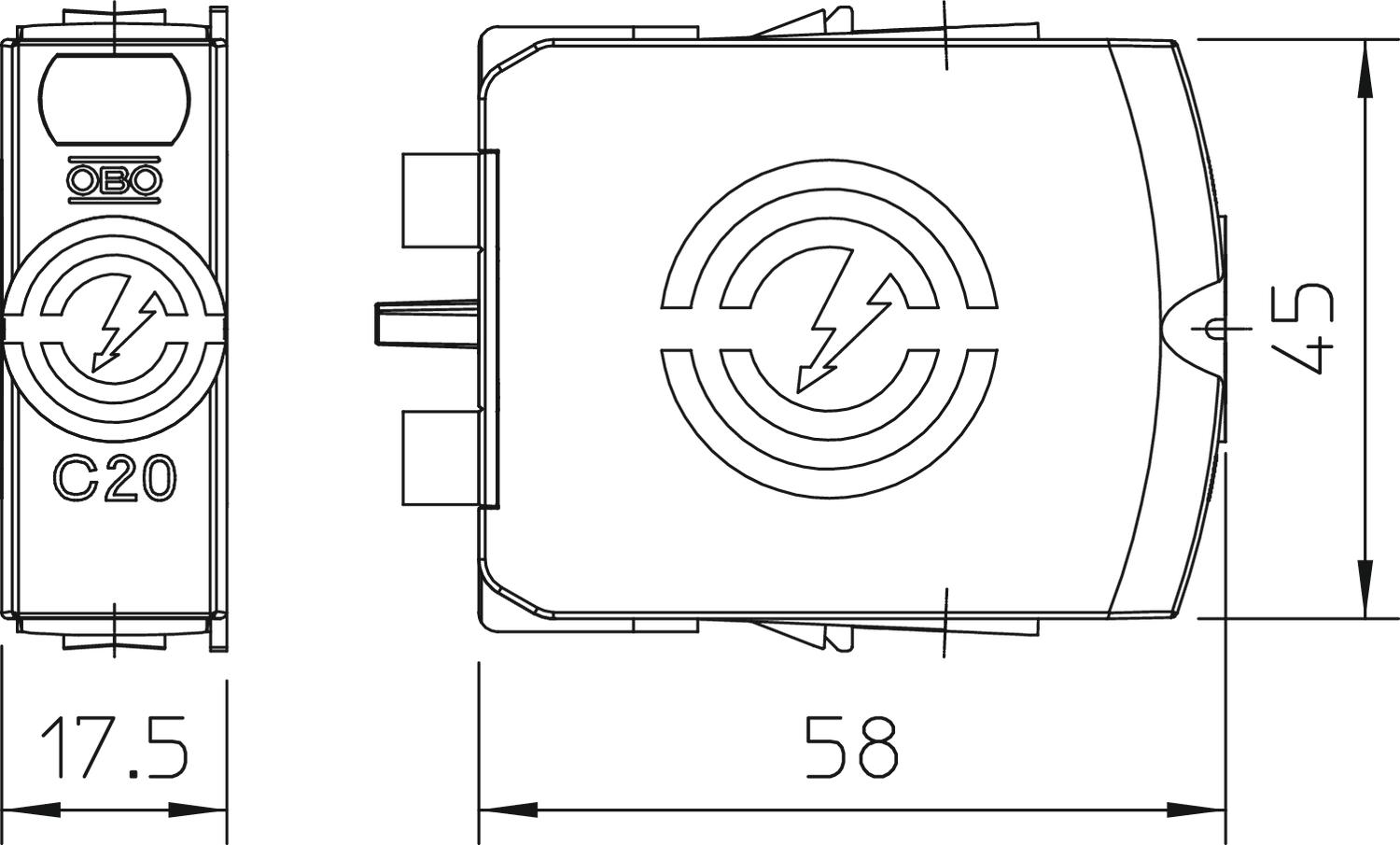

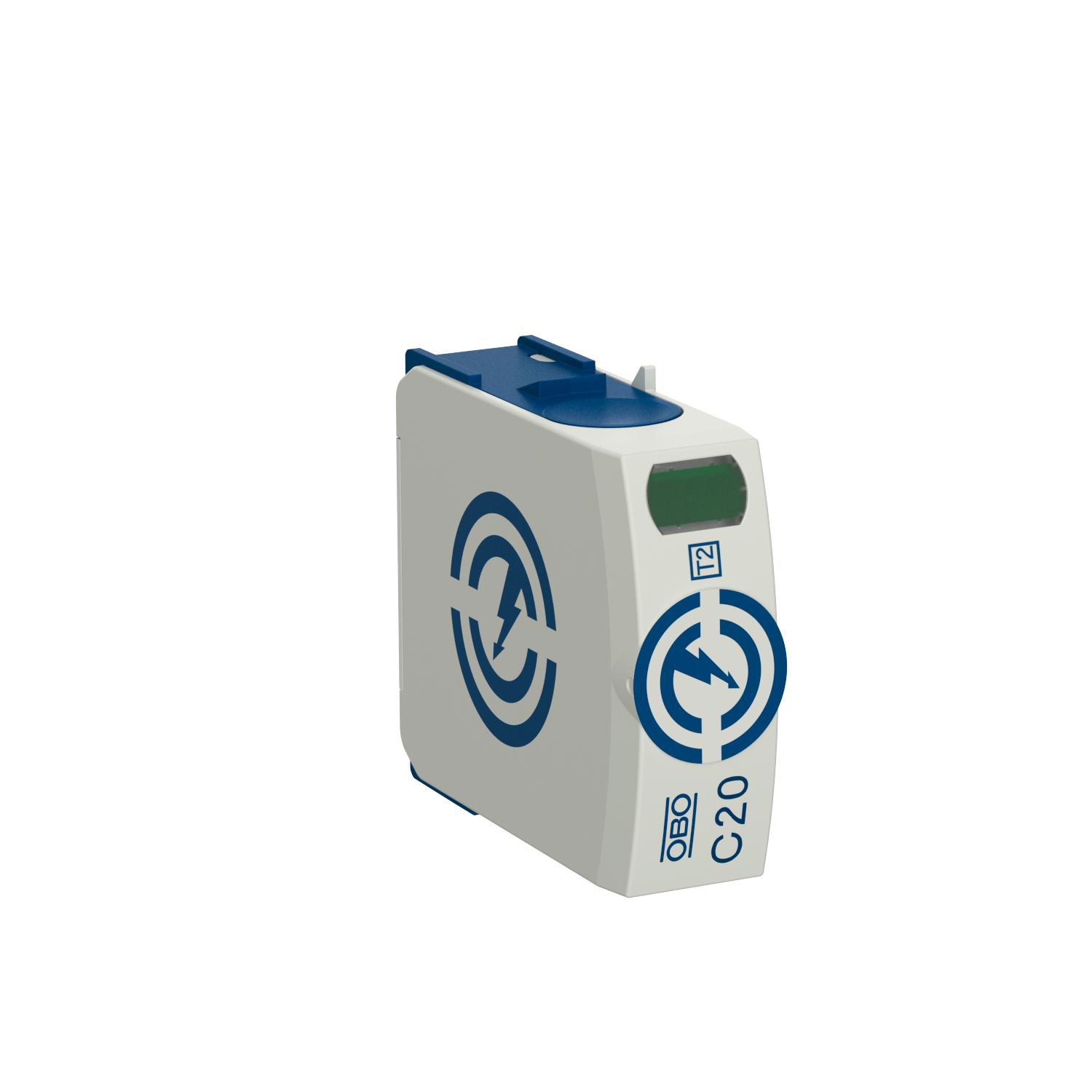

Överdel C20

Art.nr. 5095600 | EAN 4012196329694 | E-Nr. 5273714

Art.nr. / Typ	5095600 / C20-0-255

Polutförande	N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

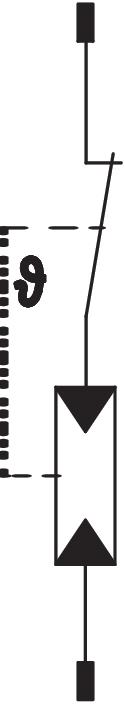

Patron, N-PE-överspänningsskydd typ 2

• för överspänningsskydd potentialutjämning IEC 60364-4-44
• avledarförmåga upp till 40 kA (8/20) per pol genom högpresterande varistorer
• jackbar modul med brytbar enhet och optisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0

Användning: Potentialutjämning i huvud- och undercentraler.

Teknisk data

Anslutningsmöjligheter

Brytförmåga AC	230 V; 0,5 A
Brytförmåga DC	230 V; 0,1 A / 75 V; 0,5 A
Dimension	255V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Godkännande	VDE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäker	ja
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	40 kA
Max. kontinuerlig spänning AC	255 V
Maximal avledningsstötström (8/20 µs) [N-PE]	60 kA

Maximal driftspänning (N-PE)	255 V
Minsta avstånd	1,5 mm
Monteringstyp	av basenhet
Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polantal	1
Polutförande	N/PE
Provningsklass Typ 2	ja
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Utblåsande	nej
Vridmoment	4 Nm
