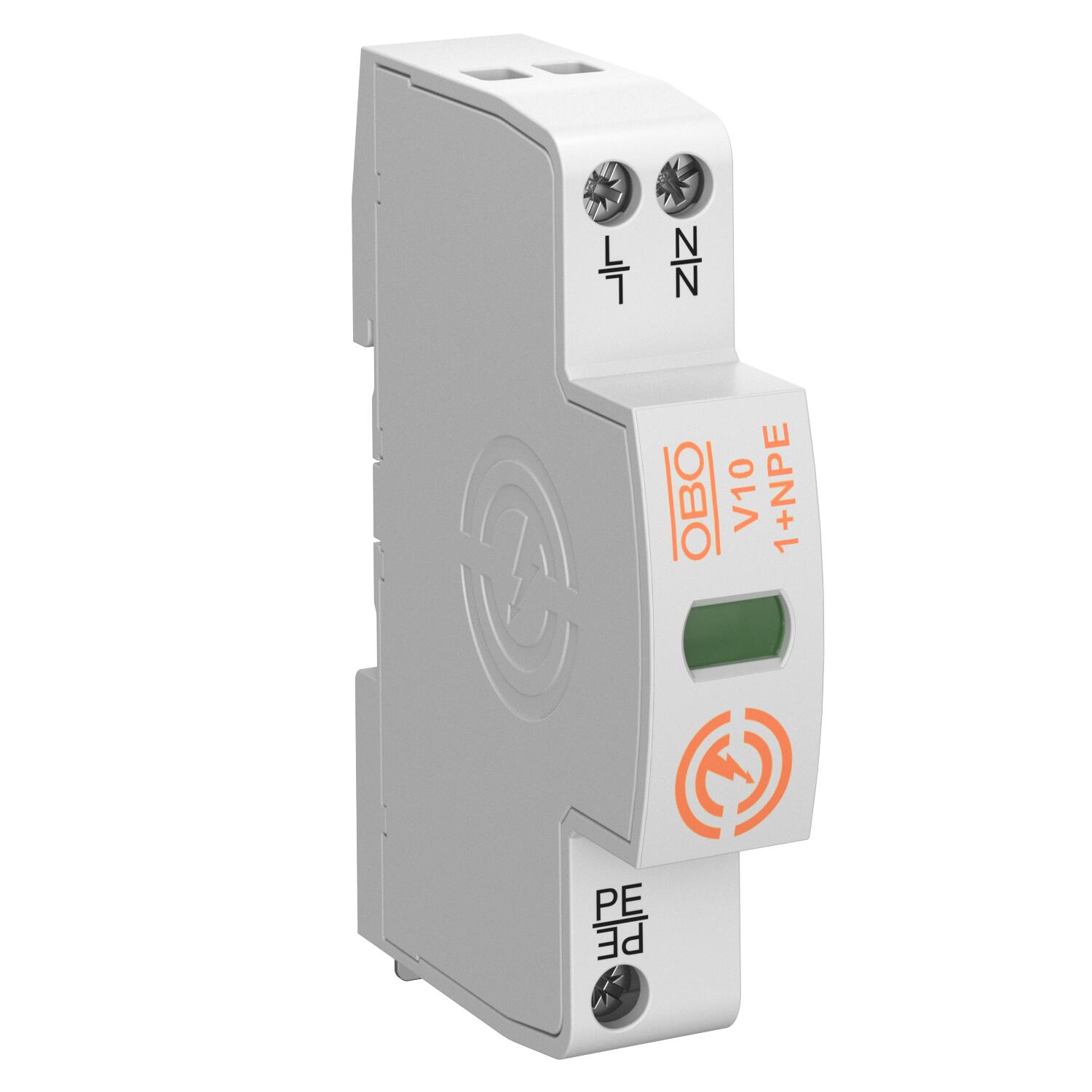

Överspänningsavledare V10 Compact 1+N/PE | 255 | IP20

Överspänningsavledare V10 Compact

Art.nr. 5093395 | EAN 4012197444396 | E-Nr. 5272007

Art.nr. / Typ	5093395 / V10-1+NPE

Polutförande	1+N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd kompaktmodul typ 2+3

• överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)
• avledningsförmåga upp till 20 kA (8/20) totalt
• varistorteknik med höga prestanda
• inkl. termisk och dynamisk skiljeanordning och optisk funktionsindikering

Användning: industri, bostadshus samt enhetsskydd

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	20 kA
Avsedd för utomhusbruk	nej
CO2-avtryck (GWP) från vagga till grind	1,7031 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	70 °C
Driftstemperatur min.	-40 °C
Explosionssäkert utförande	nej
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Integrerad försäkring	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	10 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	8 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	13 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	8 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	10 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	13 AWG
LPZ	1→3
Luftfuktighet max.	95 %
Luftfuktighet min.	5 %
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	20 kA

Max. försäkring på nätsidan	63 A gG
Max. kontinuerlig spänning AC	255 V
Maximal försäkring	63 A
Monteringstyp	DIN-skena 35 mm
Nättyp	alla
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs) [L-N]	10 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	10 kA
Normkrav enligt SS-EN 61643-11	Typ 2+3
Polantal	2
Polutförande	1+N/PE
Provningsklass typ 1	nej
Provningsklass Typ 2	ja
Provningsklass Typ 3	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,1
SPD enligt SS-EN 61643-1	klass II+III
Temperaturanvändningsområde max.	70 °C
Temperaturanvändningsområde min.	-40 °C
Vridmoment	2 Nm
