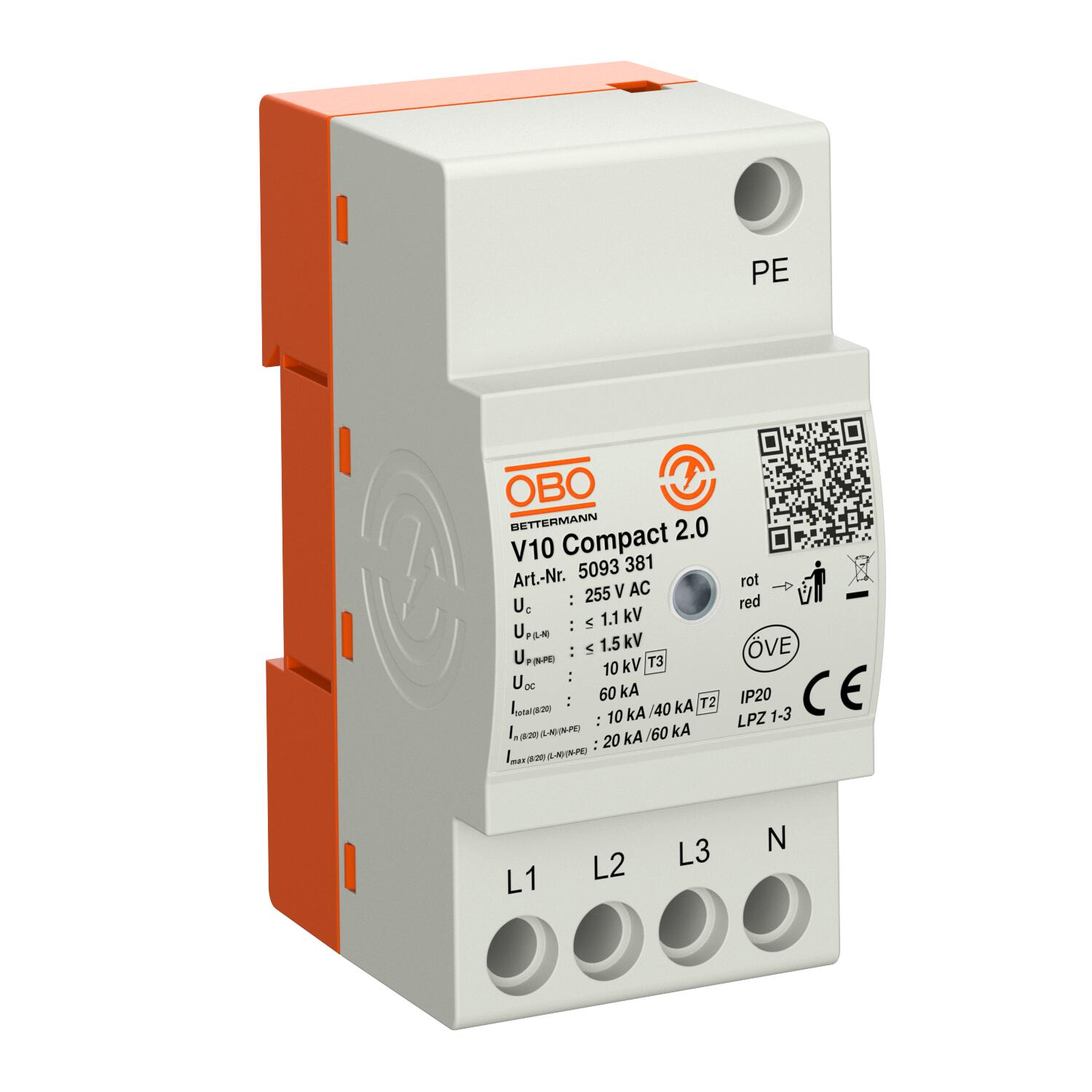

Överspänningsavledare V10 Compact 3+N/PE | 255 | IP20

Överspänningsavledare V10 Compact

Art.nr. 5093381 | EAN 4012196862566 | E-Nr. 5271810

Art.nr. / Typ	5093381 / V10 Compact2.0

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd kompaktmodul av typ 2+3

• Överspänningsskydd i huvud- och undercentraler enligt SS-EN 60364-4-44
• Avledningsförmåga upp till 60 kA (8/20) totalt

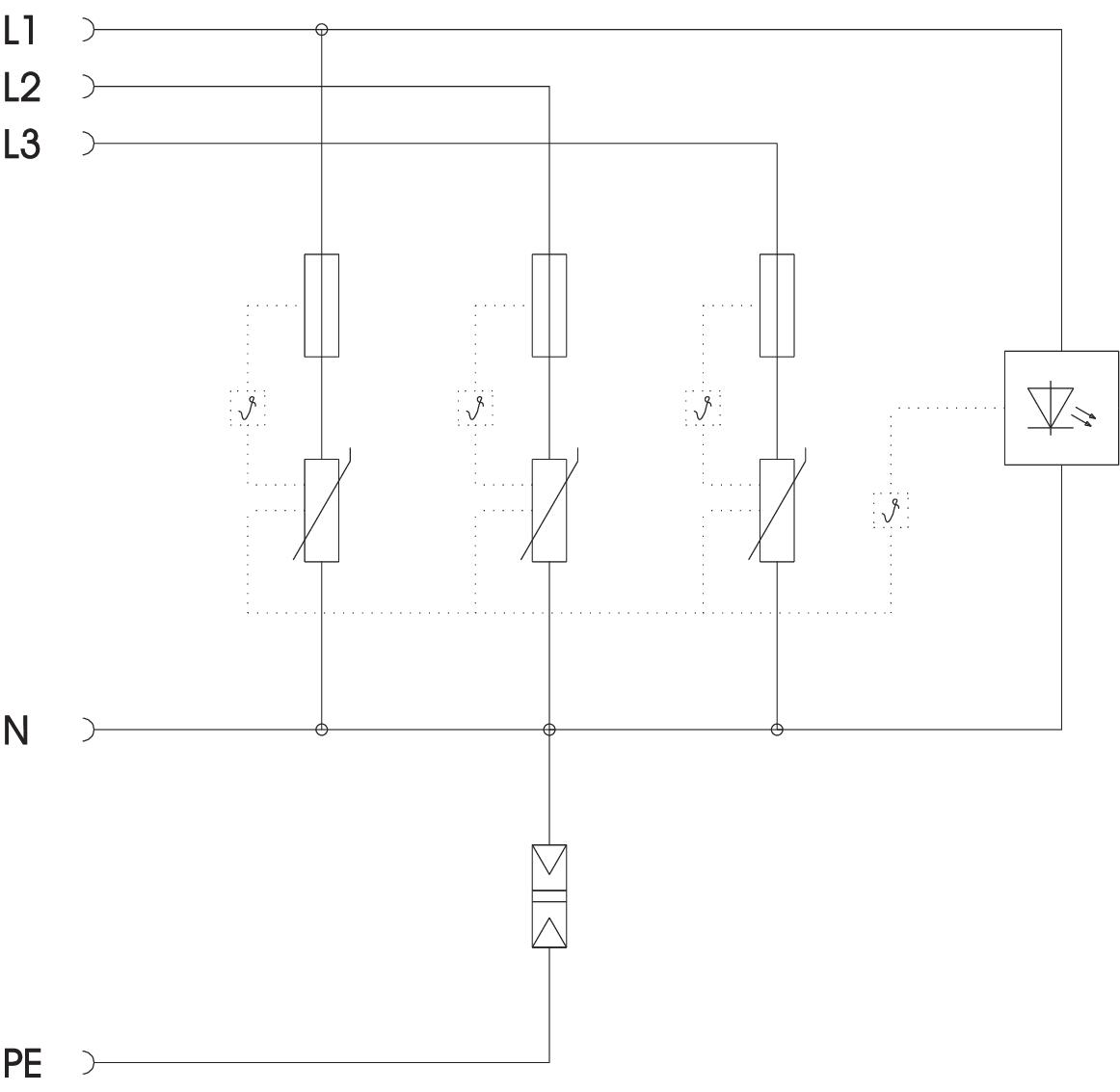

• Integrerad 3+1-lösning för TN- och TT-nätsystem med modulbredd på 45 mm
• Varistorteknik med höga prestanda
• Inkl. termisk och dynamisk skiljeanordning och optisk funktionsindikering

Användning: huvud- och undercentraler samt enhetsskydd för växelströmssystem.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	60 kA

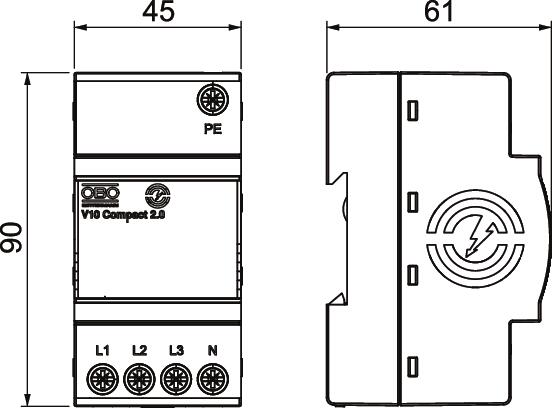

Bredd	45 mm
Dimension	255V
Driftstemperatur max.	70 °C
Driftstemperatur min.	-40 °C
Följeström (eff) [N-PE]	0,1 kA
Höjd	90 mm
Integrerad försäkring	nej
Kapslingsklasser	IP20
Längd	60,5 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	10 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	8 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	13 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	10 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	8 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	13 AWG
Ledningsslag för överspänningsskyddsenheter	Energiledning AC
LPZ	1→3
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	20 kA
Max. försäkring på nätsidan	63 A gG
Max. kontinuerlig spänning AC	255 V

Maximal avledningsstötström (8/20 µs) [L-N]	20 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	60 kA
Maximal försäkring	63 A
Monteringstyp	DIN-skena 35 mm
Nättyp	alla
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	10 kA
Nominell avledningsstötström (8/20 µs) [L-N]	10 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2+3
Polantal	4
Polutförande	3+N/PE
Provningsklass Typ 2	ja
Provningsklass Typ 3	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,1
SPD enligt SS-EN 61643-1	klass II+III
Utförande	3+NPE
Vridmoment	2 Nm
